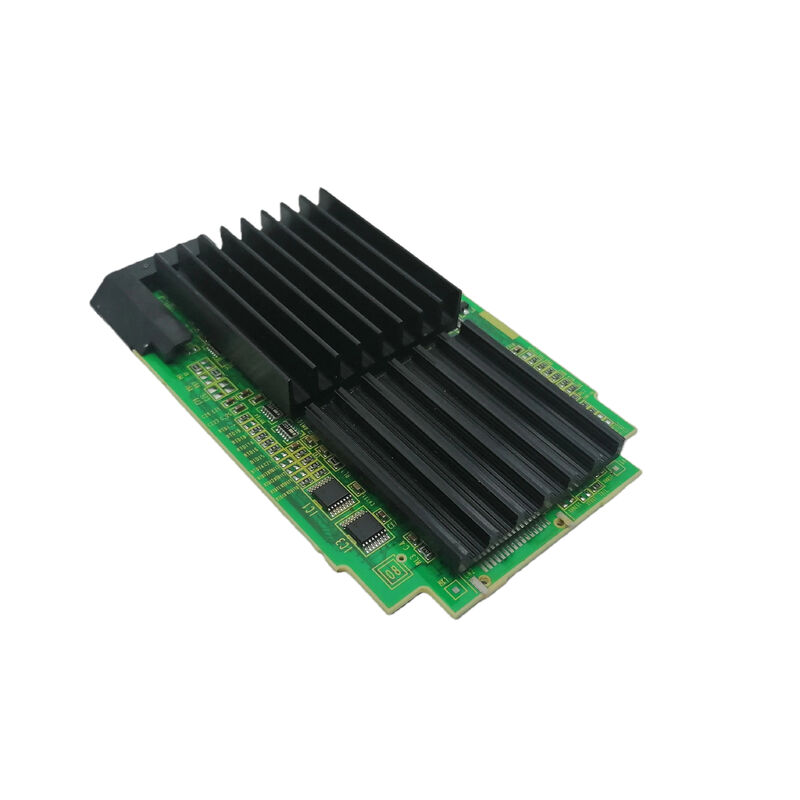

A20B-3300-0420 Papan PCB Fanuc A20B33000420 A2OB-33OO-O42O

A20B-3300-0420 ∙ FANUC Graphic User Interface Module ∙ 64MB DRAM / Dedicated Display Processor / CNC Operator Interface

Modul GUI 64MB Dedicated Display Processing

A20B-3300-0420 adalah modul Graphic User Interface khusus sebuah kartu prosesor plug-in yang ditugaskan secara eksklusif untuk tampilan operator CNC dan fungsi antarmuka grafis.

Prinsip arsitektur FANUC untuk sistem CNC canggih membagi tanggung jawab pemrosesan:

Modul CPU utama:Menangani eksekusi G-code, interpolasi sumbu servo, tangga PMC, dan semua fungsi kontrol mesin.

Modul GUI (A20B-3300-0420):Menangani semua yang dilihat operator Pemrosesan modul GUI sepenuhnya independen dari beban kerja pemesinan.

Kemandirian ini memastikan tampilan tetap responsif dan stabil bahkan ketika CPU utama sangat sarat dengan perhitungan gerak multi-sumbu yang kompleks.

Spesifikasi Utama

64MB ️ Apa yang dibutuhkan memori ini untuk pemrosesan layar

64MB mendukung fungsi GUI lengkap untuk platform CNC yang dilayani 0420:

Tampilan buffer:Sebuah layar LCD berwarna 800×600 membutuhkan sekitar 1.4MB per buffer frame.

Grafik jalur alat:Fungsi pemeriksaan program grafis CNC membuat jalur alat sebagai grafis 3D atau 2D. Ini membutuhkan penyimpanan koordinat jalur alat yang dianalisis, melakukan proyeksi 3D ke 2D,dan mempertahankan gambar yang dirender dalam memori. 64MB menyediakan ruang yang cukup untuk ini bahkan dengan program multi-alat yang kompleks.

Manajemen status menu dan layar:Semua tampilan layar CNC ?? POSISI, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH ?? mempertahankan konten saat ini secara bersamaan di memori modul GUI untuk beralih layar secara instan.Data negara gabungan cocok dengan nyaman di 64MB.

Waktu berjalan fungsi PC (jika diaktifkan):Lapisan fungsi PC, jika ada, berjalan di samping fungsi tampilan CNC. 64MB menyediakan ruang kerja untuk aplikasi fungsi PC standar tanpa tekanan memori.

Skenario Aplikasi

Kesalahan modul GUI ¢ kehilangan tampilan saat CNC terus:Sebuah CNC FANUC mengalami kegagalan tampilan panel operator tidak menunjukkan gambar atau layar beku sementara CNC melanjutkan pemesinan.Penggantian mengembalikan tampilan.

Pemeliharaan modul GUI:CNC FANUC dengan jam kerja yang diperpanjang menjalani pemeliharaan kontrol.A20B-3300-0420 diganti untuk mengembalikan modul tampilan ke kondisi yang diketahui baik dan menghilangkan degradasi tampilan terkait usia.

FAQ

T1: Jika A20B-3300-0420 gagal selama siklus pemesinan, apakah mesin berhenti?

CPU utama terus mengeksekusi program gerakan sumbu dan urutan PMC tidak terpengaruh oleh kegagalan modul GUI. Tampilan akan menunjukkan kesalahan atau gelap,membuat operator tidak dapat memantau siklusTindakan yang benar adalah untuk memungkinkan blok program saat ini untuk menyelesaikan dengan aman dan kemudian memperbaiki kesalahan modul GUI.

T2: Bisakah A20B-3300-0420 (64MB) menggantikan A20B-3300-0551 (128MB) di CNC yang sama?

Ini adalah konfigurasi memori yang berbeda dari modul GUI. Varian 64MB tidak menggantikan varian 128MB jika perangkat lunak CNC atau fungsi PC membutuhkan 128MB.jika kapasitas 64MB cukup untuk konfigurasi CNC tertentu, 0420 mungkin kompatibel. Konfirmasi dari dokumentasi perangkat keras FANUC yang berlaku sebelum mengganti.

T3: Apakah modul GUI menyimpan parameter atau program CNC?

No. Parameter CNC, program bagian, dan tangga PMC berada di modul SRAM dan FROM khusus di papan utama.DRAM 64MB dari modul GUI adalah memori kerja yang tidak stabil.Mengganti A20B-3300-0420 tidak mempengaruhi data mesin yang tersimpan.

T4: Platform CNC apa yang menggunakan A20B-3300-0420?

A20B-3300-0420 melayani platform CNC FANUC menggunakan arsitektur GUI modular A20B-3300 terutama CNC seri i dengan slot modul tampilan khusus.Konfirmasi model CNC yang berlaku dari tabel suku cadang dokumentasi perangkat keras.

T5: Apakah A20B-3300-0420 (64MB) cocok untuk sistem CNC dengan fungsi PC?

64MB cukup untuk aplikasi fungsi PC dengan ruang lingkup sedang.dan aplikasi pengumpulan data produksi biasanya beroperasi dalam waktu berjalan modul GUI 64MBJika aplikasi fungsi PC memiliki kebutuhan memori yang lebih tinggi, modul GUI 128MB (A20B-3300-0551) lebih tepat.
