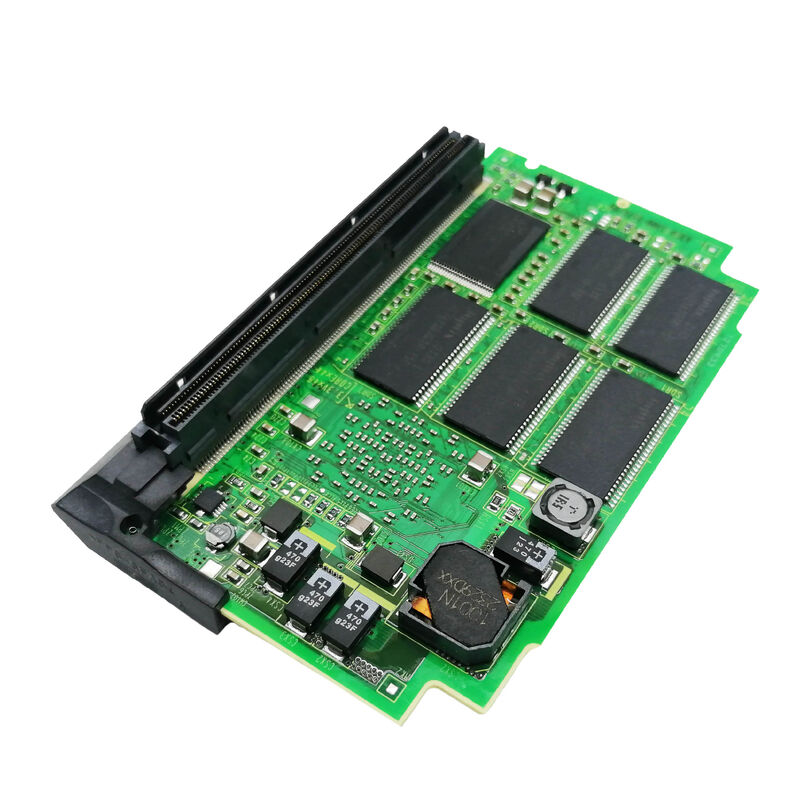

A20B-3300-0440 Papan PCB Fanuc A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 | Modul Servo Sumbu 2 Jalur FANUC FSSB B26 — 30i / 31i / 32i / R-30i / DSP4 / Ekspansi Servo Multi-Jalur

Modul Servo 2 Jalur — Apa Arti "2 Jalur".

"2 PATH" dalam terminologi FANUC CNC mengacu pada kontrol 2 jalur — konfigurasi CNC di mana dua rangkaian program independen dijalankan secara bersamaan dalam pengontrol yang sama. Setiap jalur memiliki blok programnya sendiri, spindelnya sendiri, kumpulan sumbu servonya sendiri, dan sistem koordinatnya sendiri. Hal ini berbeda dengan kontrol jalur tunggal multi-sumbu. Dalam sistem jalur tunggal, semua sumbu berkontribusi pada satu rangkaian gerakan terkoordinasi.

Dalam sistem 2 jalur, kedua jalur beroperasi secara independen — Jalur 1 mungkin memutar spindel utama sementara Jalur 2 secara bersamaan mengerjakan subspindel, masing-masing menjalankan blok program yang berbeda. A20B-3300-0440 menyediakan antarmuka servo FSSB yang mendukung arsitektur 2 jalur ini — jalur FSSB gandanya terhubung ke drive servo yang melayani kedua jalur program CNC secara bersamaan.

Informasi Produk Utama

DSP4 — Teknologi Pemrosesan Servo Tingkat Lanjut

A20B-3300-0440 menggunakan teknologi DSP4 (Digital Signal Processor, generasi ke-4). DSP4 mewakili ASIC pemrosesan servo canggih FANUC untuk platform 30i/31i/32i — menggantikan C5410A yang digunakan pada kartu servo 039x generasi B. DSP4 menyediakan:

Throughput pemrosesan yang lebih tinggi:Mendukung lebih banyak sumbu dan koordinasi servo yang lebih kompleks per satuan waktu — penting untuk konfigurasi jumlah sumbu dan multi-jalur platform 30i yang tinggi.

Algoritma kontrol servo tingkat lanjut:Modul berbasis DSP4 mendukung mode kontrol servo FANUC HRV terbaru, memberikan bandwidth servo yang lebih tinggi dan kinerja pelacakan yang lebih baik.

Sinkronisasi multi-jalur:Mengkoordinasikan data servo untuk sumbu di dua jalur program CNC independen dalam siklus FSSB yang sama.

Skenario Aplikasi

Sistem pemesinan 2 jalur CNC 30i:CNC FANUC 30i mengontrol mesin bubut menara ganda dengan jalur utama dan subspindel independen. A20B-3300-0440 menyediakan komunikasi servo FSSB untuk sumbu di kedua jalur program secara bersamaan.

Robot R-30i dengan sel multi-sumbu:Pengontrol robot R-30i dalam sel otomatisasi kompleks menggunakan A20B-3300-0440 untuk memperluas kapasitas servo FSSB untuk sambungan robot dan sumbu eksternal.

Pertanyaan Umum

Q1: Apa arti sebutan "B26" untuk A20B-3300-0440?

"B26" adalah pengidentifikasi jenis modul dalam rangkaian modul servo FSSB A20B-3300-044x. "B" mengidentifikasi kompatibilitas platform generasi B. "26" adalah nomor tipe spesifik dalam generasi ini, yang membedakan konfigurasi 2 jalur ini dari B24 (2 jalur 16 sumbu) dan B11 (1 jalur 4 sumbu). Konfirmasikan penunjukan modul yang dipasang dari labelnya sebelum mencari penggantinya.

Q2: Berapa banyak sumbu servo yang didukung A20B-3300-0440 di 2 jalurnya?

Jumlah sumbu untuk modul B26 ditentukan oleh dokumentasi perangkat keras seri FANUC 30i yang berlaku. Deskripsi tersebut menetapkan "MODUL SERVO SUMBU 2 JALUR" tanpa jumlah sumbu yang eksplisit — membedakannya dari B24 (dinyatakan 16 sumbu) dan B11 (dinyatakan 4 sumbu). Konfirmasikan kapasitas sumbu yang tepat dari manual perangkat keras FANUC 30i/31i/32i yang berlaku.

Q3: Apakah A20B-3300-0440 dapat dipertukarkan dengan A20B-3300-0442 (B24, 16 sumbu)?

Keduanya merupakan modul FSSB 2 jalur untuk platform 30i, namun B26 dan B24 merupakan sebutan tipe berbeda dengan spesifikasi berbeda. Mereka tidak bisa dipertukarkan. Modul yang benar untuk mesin tertentu diidentifikasi dengan penunjukan modul yang sesuai dengan spesifikasi papan utama.

Q4: Apakah penggantian A20B-3300-0440 memerlukan perubahan parameter servo?

Tidak. Parameter servo untuk semua sumbu di kedua jalur berada di SRAM utama CNC. Setelah memasang modul pengganti, CNC memuat ulang semua parameter servo dan membangun kembali komunikasi FSSB untuk kedua jalur program. Verifikasi respons servo pada kecepatan rendah pada semua sumbu di kedua jalur sebelum melanjutkan produksi.
