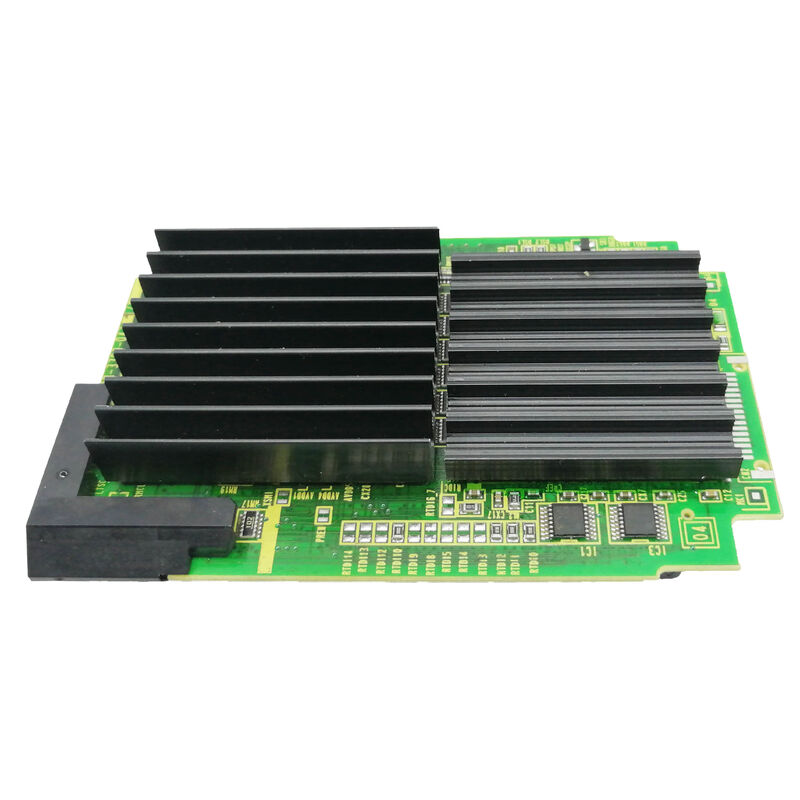

A20B-3300-0442 Papan PCB Fanuc A20B33000442 A2OB-33OO-O442

A20B-3300-0442 ∙ FANUC FSSB 2-Path 16-Axis Servo Module B24 ∙ High-Axis Multi-Path CNC / 30i/31i/32i / Seri A20B-3300

16 poros melintasi 2 jalur

A20B-3300-0442 menggabungkan jumlah sumbu tertinggi dalam keluarga 044x (16 sumbu) dengan arsitektur 2 jalur.Kombinasi ini mengidentifikasi sebagai modul untuk konfigurasi alat mesin CNC yang paling menuntut di mana CNC 2 jalur secara bersamaan mengontrol banyak sumbu servo.

16 sumbu didistribusikan di 2 jalurbiasanya berarti:

• Jalur 1:Hingga 8 poros √ fungsi servo spindle utama, menara, sumbu Z, sumbu X, sumbu Y, sumbu C, dan fungsi servo bantu
• Jalur 2:Hingga 8 poros subspindle, menara kedua, poros penentuan posisi tambahan, dan fungsi servo sekunder Bersama-sama,semua 16 sumbu dikoordinasikan melalui komunikasi FSSB dual-path A20B-3300-0442 ∙ kepadatan manajemen sumbu servo yang hanya dapat dicapai dengan pemrosesan DSP canggih di modul ini.

Spesifikasi Utama

FSSB Data Density Koordinasi 16 Drive per Siklus

Mengelola 16 drive dalam konfigurasi FSSB 2 jalur dalam setiap siklus interpolasi servo membutuhkan bandwidth dan pemrosesan data yang signifikan: Setiap siklus FSSB harus:

1. Mengirim perintah posisi ke 16 drive individu (dibagi menjadi 2 FSSB daisy chain)
2. Menerima umpan balik encoder dari 16 drive individu
3. Sinkronisasi data antara jalur 1 dan jalur 2 untuk menjaga koordinasi program multi-jalur Pengolahan berbasis DSP A20B-3300-0442 menangani 16 sumbu lengkap ini,Transaksi FSSB 2 jalur dalam periode interpolasi memberikan tingkat pembaruan servo yang dibutuhkan untuk lancar, gerakan yang tepat di semua 16 sumbu secara bersamaan.

Skenario Aplikasi

Gangguan servo modul pusat mesin putar kompleks:Sebuah pusat penggilingan yang dikendalikan FANUC 30i dengan dua menara, dua spindel, sumbu Y, dan sumbu C mengembangkan alarm FSSB di beberapa sumbu.Penggantian memulihkan komunikasi FSSB 16 sumbu 2 jalur.

Servo ekspansi FMS:FANUC CNC dari sistem manufaktur yang fleksibel menambahkan poros servo baru untuk stasiun pemesinan tambahan.

FAQ

Q1: Bagaimana 16 sumbu didistribusikan antara 2 jalur di modul B24?

Assignment axis-to-path dikonfigurasi melalui parameter sistem CNC yang tidak terikat dalam modul. Biasanya 8 sumbu ditugaskan ke setiap jalur, meskipun pembagian yang tidak merata (misalnya,10+6) adalah mungkin tergantung pada konfigurasi mesinModul ini menyediakan 16 sumbu yang dikelola FSSB; penugasan jalur adalah konfigurasi perangkat lunak.

T2: Apakah A20B-3300-0442 adalah modul FSSB sumbu tertinggi dalam ekosistem FANUC 30i?

Di antara keluarga A20B-3300-044x yang dikonfirmasi dalam sesi ini, A20B-3300-0442 pada 16 sumbu adalah yang paling tinggi.Keluarga A20B-3300 yang lebih luas mencakup modul dengan hingga 36 sumbu untuk generasi pengontrol robot berikutnya (R-30iB Plus: A20B-3300-0815), tetapi ini melayani platform yang berbeda.

T3: Apakah mengganti A20B-3300-0442 membutuhkan servo parameter re-entry di semua 16 sumbu?

Tidak, semua 16 parameter servo sumbu berada di SRAM utama CNC. CNC mengisi ulang secara otomatis setelah memasang pengganti.Memverifikasi respons servo pada kecepatan rendah pada semua 16 sumbu di kedua jalur program sebelum kembali ke produksi penuh.

T4: Dapatkah A20B-3300-0442 digunakan untuk meningkatkan CNC 30i dari modul FSSB sumbu bawah?

Jumlah sumbu maksimum CNC 30i juga dibatasi oleh opsi perangkat lunak dan spesifikasi papan utama tidak hanya oleh modul FSSB.Apakah pemasangan A20B-3300-0442 membuka sumbu tambahan di luar yang saat ini aktif tergantung pada konfigurasi opsi perangkat lunak CNC. Lihat dokumentasi perangkat keras FANUC seri 30i untuk prosedur ekspansi poros.

Q5: Berapa jumlah sumbu yang tersedia per jalur FSSB di A20B-3300-0442?

Dengan 16 sumbu total dan 2 jalur FSSB, pemisah khas memberikan hingga 8 sumbu per jalur satu rantai daisy FSSB per jalur.SVM3) sampai batas 8-sumbu per rantaiKonfigurasi yang tepat mengikuti parameter penugasan sumbu FSSB.
