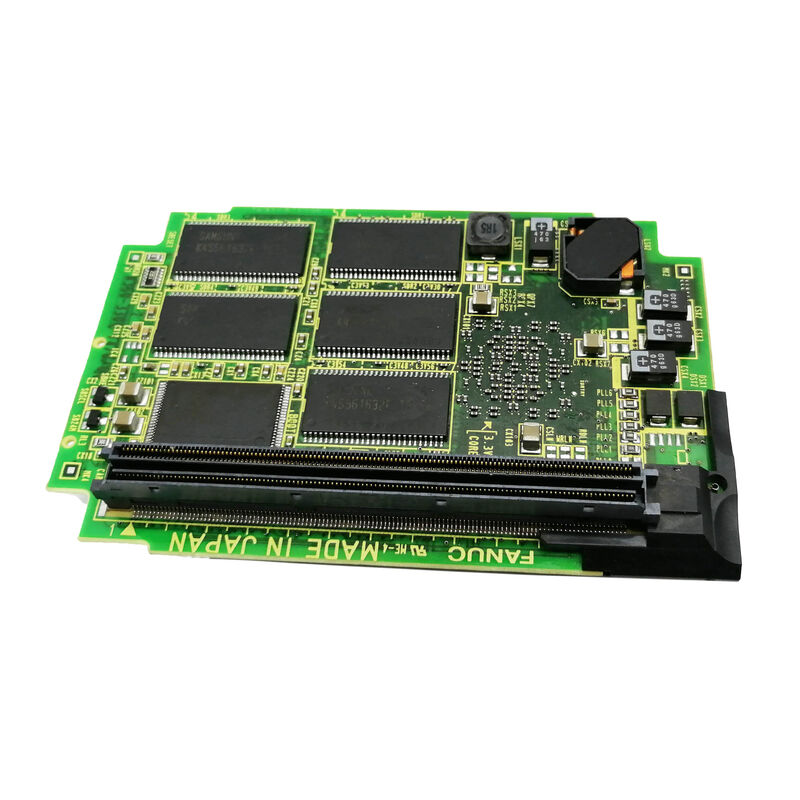

A20B-3300-0470 Papan PCB Fanuc A20B33000470 A2OB-33OO-O47O

A20B-3300-0470 | Modul CPU Pentium FANUC B2 — DRAM 64MB / Seri 16i-B dan 18i-B / Pendahulu hingga B3 / 0–60°C

B2 — CPU Pentium 64MB untuk Seri 16i-B/18i-B

DNC Electronics mengonfirmasi A20B-3300-0470: "Prosesor B2 + Modul DRAM Kontrol Seri 16i dan 18i. CPU Pentium dengan DRAM 64MB model B. Dilengkapi dengan kontrol seri 16i dan 18i generasi model B yang lebih baru."

A20B-3300-0470 (B2, 64MB) dan A20B-3300-0471 (B3, 128MB) adalah dua opsi modul CPU untuk platform FANUC Seri 16i-B dan 18i-B:

B2 (0470) pada 64MB menjembatani antara 16MB generasi Pentium MMX dan 128MB pada B3 — memberikan ruang memori kerja yang besar untuk 16i-B dan 18i-B tanpa kapasitas maksimum 128MB pada generasi B3.

Spesifikasi Utama

DRAM 64MB — Memori Kerja Praktis

DRAM 64MB modul B2 menyediakan memori kerja yang cukup untuk konfigurasi CNC 16i-B/18i-B standar hingga cukup kompleks:

Kumpulan pilihan perangkat lunak standar:Opsi 16i-B/18i-B yang paling umum dipasang — rigid tapping, AICC, transformasi 5-sumbu, penyetelan servo — berjalan dengan nyaman dalam alokasi memori kerja sebesar 64MB.

Kompleksitas program yang umum:Program kode-G untuk aplikasi pusat permesinan dan pusat pembubutan pada umumnya dijalankan dari 64MB tanpa batasan memori pada kedalaman atau kecepatan eksekusi.

Fungsi tampilan dan sistem:Manajemen tampilan CNC, fungsi diagnostik, dan komunikasi serial semuanya beroperasi dalam 64MB untuk konfigurasi sistem standar.

Untuk sistem 16i-B yang paling banyak pilihannya, modul B3 (0471) pada 128MB memberikan ruang tambahan — tetapi B2 pada 64MB adalah spesifikasi yang tepat untuk konfigurasi sistem yang menggunakannya.

Skenario Aplikasi

Kesalahan CPU 16i-B CNC B2:CNC FANUC Seri 16i-B dengan modul CPU B2 menyebabkan kegagalan tingkat prosesor. A20B-3300-0470 diidentifikasi. Penggantian mengembalikan kemampuan pemrosesan 64MB.

Penggantian modul mandiri 18i-B:CNC Seri 18i-B dengan papan utama mandiri A20B-3200-042x memerlukan penggantian modul CPU B2. A20B-3300-0470 adalah pengganti yang dikonfirmasi.

Pertanyaan Umum

Q1: Apa perbedaan antara B2 (A20B-3300-0470, 64MB) dan B3 (A20B-3300-0471, 128MB)?

Keduanya melayani platform Seri 16i-B/18i-B dengan pemrosesan kelas Pentium. B3 menyediakan DRAM 128MB — dua kali lipat memori kerja B2 yang 64MB. B3 mendukung konfigurasi 16i-B/18i-B dengan pilihan lebih banyak dan juga melayani 21i-B (0471 dikonfirmasi untuk 16i-B, 18i-B, dan 21i-B). B2 secara khusus adalah modul 64MB untuk 16i-B dan 18i-B tanpa memori tambahan dari B3.

Q2: Apakah A20B-3300-0470 (B2) merupakan pengganti yang cocok untuk modul Pentium MMX sebelumnya A20B-3300-0600?

Baik A20B-3300-0600 (Pentium MMX, 16MB) dan A20B-3300-0470 (B2, 64MB) melayani Seri 16i-B/18i-B. Apakah 0470 dapat langsung dihubungkan ke tempat pemasangan 0600 tergantung pada spesifikasi soket papan utama. Konfirmasikan dari dokumentasi perangkat keras yang berlaku sebelum melakukan penggantian.

Q3: Apakah penggantian A20B-3300-0470 mempengaruhi parameter atau program CNC?

Tidak. Parameter dan program CNC berada di modul SRAM dan FROM yang terpisah dari kartu CPU. Mengganti A20B-3300-0470 tidak mempengaruhi data yang disimpan. Setelah memasang pengganti, CNC melakukan booting dari FROM dan membaca parameter dari SRAM secara normal.

Q4: Dapatkah A20B-3300-0470 dipasang di papan utama yang dirancang untuk B3 (A20B-3300-0471)?

B2 dan B3 adalah modul kapasitas berbeda untuk platform yang sama. Kompatibelnya modul B2 pada soket papan utama yang mendukung B3 bergantung pada spesifikasi antarmuka memori — B2 dapat berfungsi dengan benar tetapi hanya menyediakan memori kerja 64MB, bukan 128MB. Konfirmasikan dari dokumentasi perangkat keras FANUC 16i-B sebelum memasang modul berkapasitas lebih rendah sebagai pengganti.
