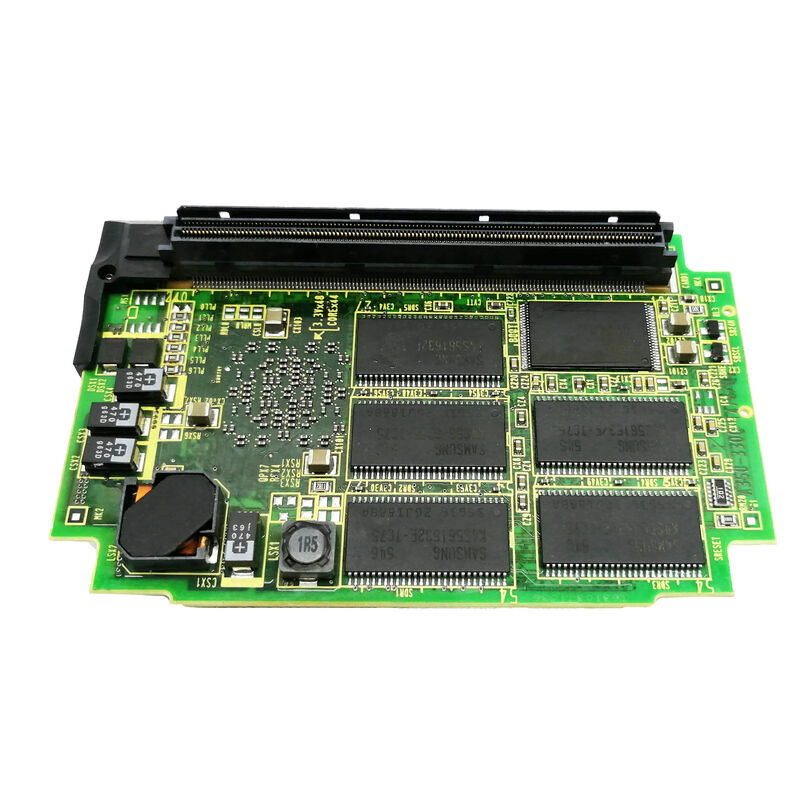

A20B-3300-0471 Papan PCB Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 | Modul CPU Generasi FANUC B3 — DRAM 128MB / Seri 16i-B / 18i-B / 21i-B / Prosesor CNC Berperforma Tinggi

B3 — Peningkatan Memori Tinggi untuk Sistem iB CNC

A20B-3300-0471 mewakili peningkatan signifikan dalam sumber daya pemrosesan untuk generasi FANUC iB CNC. Jika modul Pentium MMX sebelumnya (A20B-3300-0600 untuk 16i-B/18i-B, A20B-3300-0602/0603 untuk 21i-B) menyediakan DRAM 16MB atau 32MB, generasi B3 menghasilkan 128MB — empat hingga delapan kali memori kerja modul-modul sebelumnya.

Sebutan "B3" mengidentifikasi dua hal:

• B:Generasi perangkat keras — disesuaikan dengan platform CNC seri iB
• 3:Tipe dalam generasi ini — diposisikan sebagai tipe ketiga dalam keluarga modul CPU seri B

Modul 128MB ini dirancang untuk konfigurasi CNC seri iB di mana kapasitas memori sebelumnya telah mencapai batasnya.

Spesifikasi Utama

A20B-3300-047x — Rangkaian Modul 128MB

Kisaran 047x mencakup semua modul CPU memori tinggi 128MB untuk berbagai platform FANUC CNC:

Modul B3 (0471) dibedakan berdasarkan kompatibilitasnya yang telah dikonfirmasi dengan tiga CNC seri iB utama: 16i-B, 18i-B, dan 21i-B.

Skenario Aplikasi

peningkatan memori iB CNC:FANUC 16i-B CNC yang menjalankan modul CPU 16MB mengalami ketidakstabilan setelah opsi perangkat lunak tambahan diinstal. Modul A20B-3300-0471 B3 dipasang — menyediakan memori kerja 128MB yang dapat mengakomodasi pelengkap opsi lengkap dengan nyaman.

Kesalahan modul CPU CNC 21i-B:Sistem CNC Seri 21i-B dengan modul CPU tipe B3 mengalami kesalahan prosesor. A20B-3300-0471 diidentifikasi dan diganti — memulihkan kemampuan pemrosesan 128MB.

Pertanyaan Umum

Q1: Apakah A20B-3300-0471 kompatibel sebagai pengganti modul Pentium MMX sebelumnya (A20B-3300-0600 atau A20B-3300-0602) di iB CNC yang sama?

Modul B3 menyediakan lebih banyak DRAM (128MB vs 16–32MB) pada platform iB yang sama. Apakah ini merupakan pengganti plug-in untuk modul Pentium MMX tergantung pada kompatibilitas papan utama dengan jenis modul B3. Konfirmasikan dari manual pemeliharaan FANUC untuk model CNC tertentu sebelum memasang modul B3 sebagai pengganti modul Pentium MMX.

Q2: Apakah A20B-3300-0471 meningkatkan kinerja CNC dibandingkan dengan modul Pentium MMX 16MB?

Ya, dalam situasi yang terikat dengan ingatan. Tambahan DRAM sebesar 112MB menghilangkan kendala memori pada sistem dengan opsi penuh, penggunaan buffer masa depan, dan pengoperasian fungsi PC. Performa dasar prosesor bergantung pada arsitektur prosesor spesifik B3 dibandingkan dengan Pentium MMX — manfaat utama 0471 adalah perluasan kapasitas memori, bukan kecepatan prosesor murni.

Q3: Apakah penggantian A20B-3300-0471 mempengaruhi parameter atau program yang disimpan?

Tidak. Semua parameter dan program CNC berada di modul SRAM dan FROM yang terpisah dari modul CPU. Mengganti A20B-3300-0471 tidak mempengaruhi nilai-nilai yang disimpan. CNC melakukan booting dari FROM dan membaca parameter dari SRAM setelah memasang pengganti.

Q4: Apakah A20B-3300-0471 hanya digunakan dalam aplikasi peralatan mesin CNC mandiri atau juga dalam sistem robot terintegrasi?

Kompatibilitas yang dikonfirmasi — Seri 16i-B, 18i-B, dan 21i-B — mencakup pengontrol peralatan mesin CNC. Platform ini digunakan di pusat permesinan dan pusat pembubutan dalam aplikasi peralatan mesin. Konfirmasikan apakah konfigurasi CNC/robot terintegrasi yang menggunakan platform CNC ini juga menggunakan A20B-3300-0471 dari dokumentasi sistem spesifik.
