A20B-3300-0471 | Modul CPU FANUC Generasi B3 — DRAM 128MB / Seri 16i-B / 18i-B / 21i-B / Memori Generasi B Penuh

B3 — Memori Penuh untuk Generasi iB

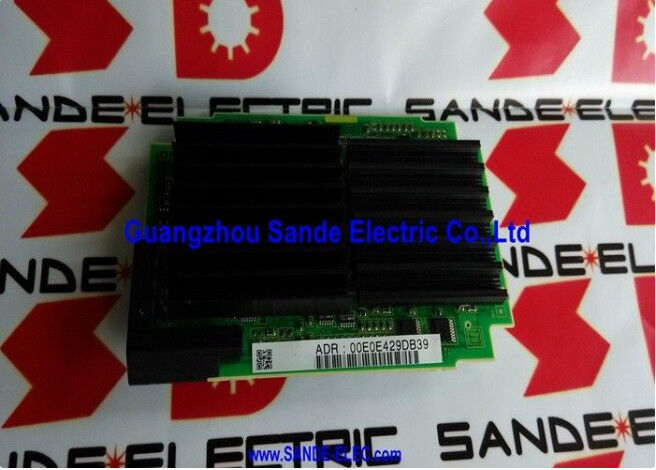

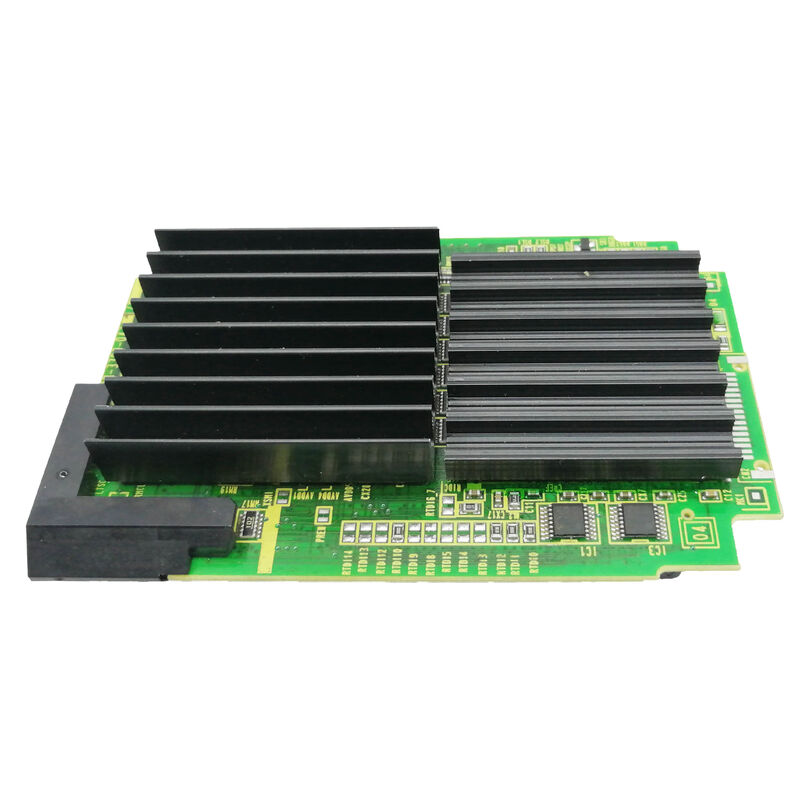

A20B-3300-0471 adalah modul CPU dengan memori maksimum untuk platform CNC generasi FANUC iB. Pada DRAM 128MB, ini menggandakan memori kerja modul B2 (A20B-3300-0470) dan menyediakan delapan kali memori modul Pentium MMX asli yang pertama kali melayani platform ini.

Kapasitas 128MB ini bukanlah suatu kemewahan — ini adalah spesifikasi yang sesuai untuk sistem CNC Seri 16i-B, 18i-B, dan 21i-B yaitu:

Pilihan penuh:Opsi perangkat lunak tingkat lanjut termasuk AICC (AI Contour Control), transformasi 5 sumbu, optimalisasi servo, pemeriksaan grafis, dan lainnya masing-masing menambah jejak perangkat lunak CNC. iB CNC yang sepenuhnya opsional mendapat manfaat dari ruang memori modul B3 128MB.

Fungsi PC diaktifkan:Seri iB CNC mendukung fungsi PC tertanam untuk aplikasi HMI khusus, pengumpulan data, dan DNC. Perangkat lunak fungsi PC berjalan dalam memori kerja yang sama dengan kernel CNC — 128MB menyediakan ruang yang cukup untuk keduanya.

Melayani platform 21i-B:21i-B adalah platform yang lebih kompleks dibandingkan 16i-B/18i-B. B3 adalah satu-satunya modul CPU yang dikonfirmasi mencakup ketiganya: 16i-B, 18i-B, dan 21i-B. B2 (0470) dikonfirmasi hanya untuk 16i-B dan 18i-B.

Spesifikasi Utama

B2 vs B3 - Kapan Memilih Masing-Masing

Pilihan antara B2 (A20B-3300-0470) dan B3 (A20B-3300-0471) bergantung pada konfigurasi CNC yang dipasang:

Untuk penggantian langsung: sesuaikan dengan peruntukan modul yang dipasang. CNC yang dikonfigurasi dengan B2 divalidasi dengan 64MB. CNC dengan B3 menggunakan 128MB penuh. Penggantian tanpa tinjauan desain dapat bekerja dalam satu arah (B3 dalam slot B2, secara efektif menyediakan lebih banyak memori daripada yang dibutuhkan) namun tidak dalam arah yang lain (B2 dalam slot B3 akan menyediakan setengah dari memori yang diharapkan).

Skenario Aplikasi

Kesalahan modul CPU CNC 21i-B:Pusat permesinan FANUC Seri 21i-B mengalami kesalahan tingkat CPU. A20B-3300-0471 dikonfirmasi sebagai modul B3 yang benar. Penggantian memulihkan pemrosesan CPU 128MB.

Peningkatan memori CNC 16i-B:CNC Seri 16i-B yang saat ini menjalankan modul B2 (64MB) ditingkatkan ke B3 (128MB) ketika opsi perangkat lunak tambahan diinstal yang memerlukan lebih banyak memori kerja.

Pertanyaan Umum

Q1: Apakah A20B-3300-0471 (B3, 128MB) kompatibel dengan slot papan utama 16i-B yang dirancang untuk B2 (64MB)?

B3 dengan ukuran 128MB menyediakan lebih banyak memori dibandingkan B2. Dalam kebanyakan kasus, B3 adalah pengganti yang kompatibel dalam slot yang dirancang untuk B2 — memori yang lebih besar tidak menyebabkan masalah kompatibilitas. CNC akan mendapatkan keuntungan dari memori kerja tambahan. Konfirmasikan dari dokumentasi perangkat keras FANUC 16i-B jika ada batasan memori minimum atau maksimum yang berlaku.

Q2: Apa keunggulan utama B3 (128MB) dibandingkan modul Pentium MMX sebelumnya (16–32MB)?

B3 menyediakan memori kerja 4–8× lebih banyak dibandingkan generasi Pentium MMX (16MB atau 32MB). Hal ini memungkinkan konfigurasi CNC dengan opsi penuh, aplikasi fungsi PC, dan pemrosesan program kompleks untuk beroperasi tanpa tekanan memori — menghasilkan kinerja CNC yang lebih stabil dan konsisten di seluruh rangkaian opsi yang diinstal.

Q3: Apakah penggantian A20B-3300-0471 mempengaruhi parameter atau program CNC?

Tidak. Parameter dan program CNC berada di modul SRAM dan FROM yang terpisah dari modul CPU. Mengganti A20B-3300-0471 tidak mempengaruhi data yang disimpan. Setelah memasang pengganti, CNC melakukan booting dari FROM dan membaca parameter dari SRAM secara otomatis.

Q4: Apakah A20B-3300-0471 juga digunakan pada Seri 21i-A (Model A), atau hanya 21i-B?

Penunjukan B3 secara khusus mengidentifikasi platform perangkat keras generasi B. 21i-A (Model A) menggunakan spesifikasi modul CPU yang berbeda dari 21i-B. A20B-3300-0471 dikonfirmasi untuk generasi B (21i-B) — bukan generasi A (21i-A). Konfirmasikan dari dokumentasi perangkat keras apakah sistem yang diinstal adalah 21i-A atau 21i-B sebelum memesan.

Q5: Pemasok dan ketentuan garansi apa yang tersedia untuk A20B-3300-0471?

Beberapa spesialis FANUC mengonfirmasi ketersediaan: DNC Electronics (pasokan dan penukaran langsung, stok 16i-B/18i-B dipertahankan), fanuc-controller.com (garansi 12 bulan), Industrial Automation Co (tersedia), FanucWorld (baru/refurbished/perbaikan). MRO Electric menawarkan garansi 2 tahun untuk unit yang diperbaiki. Pertukaran inti tersedia melalui MRO Electric.
