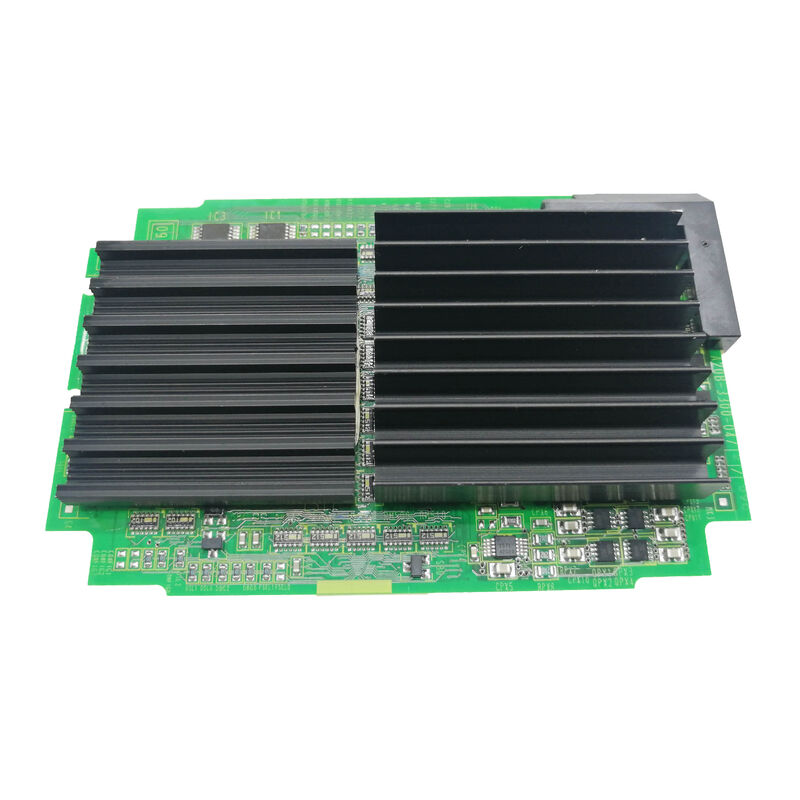

A20B-3300-0478 Papan PCB Fanuc A20B33000478 A2OB-33OO-O478

A20B-3300-0478 | Modul Tambahan Servo FANUC FSSB — 30i / 31i / 32i / R-30i / Ekspansi Servo Serat Optik / DSP Multi-Axis

Add-On FSSB — Memperluas Kapasitas Sumbu Servo

Seri 30i/31i/32i adalah platform CNC berkemampuan tertinggi dari FANUC — dirancang untuk mesin dengan persyaratan jumlah sumbu yang paling menuntut. A20B-3300-0478 adalah modul tambahan servo yang memperluas kapasitas sumbu servo FSSB sistem FS30i melebihi apa yang disediakan oleh papan utama dasar saja.

Kebutuhan modul tambahan ini muncul dari profil aplikasi 30i/31i/32i. CNC FANUC Seri 30i secara teoritis dapat mengelola hingga 32 sumbu servo di berbagai jalur. Saluran dasar FSSB pada papan utama melayani sejumlah sumbu tertentu. Untuk konfigurasi yang melampaui kapasitas dasar ini — sistem pemesinan multi-jalur, aplikasi robot dengan banyak sambungan, peralatan mesin majemuk yang kompleks — A20B-3300-0478 menyediakan saluran FSSB tambahan.

Spesifikasi Utama

Kompatibilitas R-30i — Robot dan CNC pada Platform yang Sama

R-30i adalah pengontrol robot FANUC untuk Arc Mate, LR-Mate, dan banyak keluarga robot industri FANUC lainnya. Fakta bahwa A20B-3300-0478 melayani pengontrol robot 30i CNC dan R-30i mencerminkan arsitektur perangkat keras bersama dari platform andalan FANUC.

Baik robot FS30i CNC maupun R-30i menggunakan arsitektur FSSB yang sama untuk kontrol sumbu servo:

• Di CNC: FSSB terhubung ke drive servo Alpha-i SVM untuk sumbu peralatan mesin
• Di dalam robot: FSSB terhubung ke penggerak servo gabungan robot

Satu modul A20B-3300-0478 dapat melayani aplikasi apa pun — menyediakan perluasan sumbu FSSB untuk pusat permesinan 30i atau robot industri FANUC menggunakan pengontrol R-30i.

Skenario Aplikasi

Sistem pemesinan penghitungan sumbu tinggi CNC 30i:CNC FANUC Seri 30i mengontrol pusat permesinan majemuk 9 sumbu — lebih banyak sumbu daripada yang dapat dilayani oleh saluran FSSB papan utama dasar. A20B-3300-0478 menyediakan saluran FSSB tambahan yang diperlukan untuk jumlah sumbu yang diperluas.

Kesalahan modul servo robot R-30i:Robot industri FANUC yang dikendalikan oleh R-30i mengembangkan kesalahan komunikasi FSSB pada satu atau lebih sumbu sambungan. Modul tambahan servo A20B-3300-0478 diidentifikasi sebagai kesalahan. Penggantian memulihkan komunikasi FSSB penuh ke semua drive bersama.

Pertanyaan Umum

Q1: Bagaimana A20B-3300-0478 terhubung secara fisik ke papan utama 30i?

A20B-3300-0478 adalah modul plug-in yang dipasang secara horizontal ke board CPU utama 30i/R-30i — serupa dengan bagaimana kartu opsi dicolokkan ke board utama. Ia menarik sinyal daya dan kontrolnya melalui konektor board-to-board dan menyediakan konektor serat optik FSSB untuk koneksi rantai penggerak servo.

Q2: Drive servo apa yang terhubung ke A20B-3300-0478?

A20B-3300-0478 menyediakan output serat optik FSSB yang terhubung ke modul penggerak servo FANUC Alpha-i (seri A06B-6114 αis, seri A06B-6096 Alpha SVM, dll.) dalam topologi rantai daisy. Setiap saluran FSSB dari modul tambahan dapat melayani beberapa drive yang terhubung secara seri.

Q3: Apakah penggantian A20B-3300-0478 memerlukan perubahan parameter servo?

Tidak. Semua parameter servo untuk sumbu yang dilayani oleh modul tambahan ini berada di SRAM utama pengontrol robot atau CNC. Setelah memasang penggantian, sistem membangun kembali komunikasi FSSB dengan semua drive yang terhubung dan menerapkan parameter yang ada secara otomatis.

Q4: Apakah A20B-3300-0478 dapat dipertukarkan antara aplikasi CNC (30i) dan robot (R-30i)?

Modul perangkat keras dikonfirmasi untuk pengontrol robot 30i/31i/32i CNC dan R-30i. Namun, konfigurasi spesifik (jumlah saluran FSSB, pengaturan perangkat lunak) mungkin berbeda antara aplikasi CNC dan robot. Konfirmasikan dari manual pemeliharaan yang berlaku bahwa varian modul yang sama sudah benar untuk kedua aplikasi sebelum melakukan penggantian silang.

Q5: Apa perbedaan antara A20B-3300-0478 dan Kartu Axis (A20B-3300-063x)?

Kartu Sumbu A20B-3300-063x (0635/0638) adalah modul kontrol sumbu dasar untuk platform FANUC CNC kelas bawah (0i-D dan terkait). A20B-3300-0478 adalah modul ekspansi tambahan servo khusus untuk platform FS30i dan R-30i — yang sudah memiliki saluran FSSB dasar di papan utama dan memerlukan tambahan ini untuk jumlah sumbu yang diperluas. Mereka melayani tingkatan platform CNC yang berbeda.
