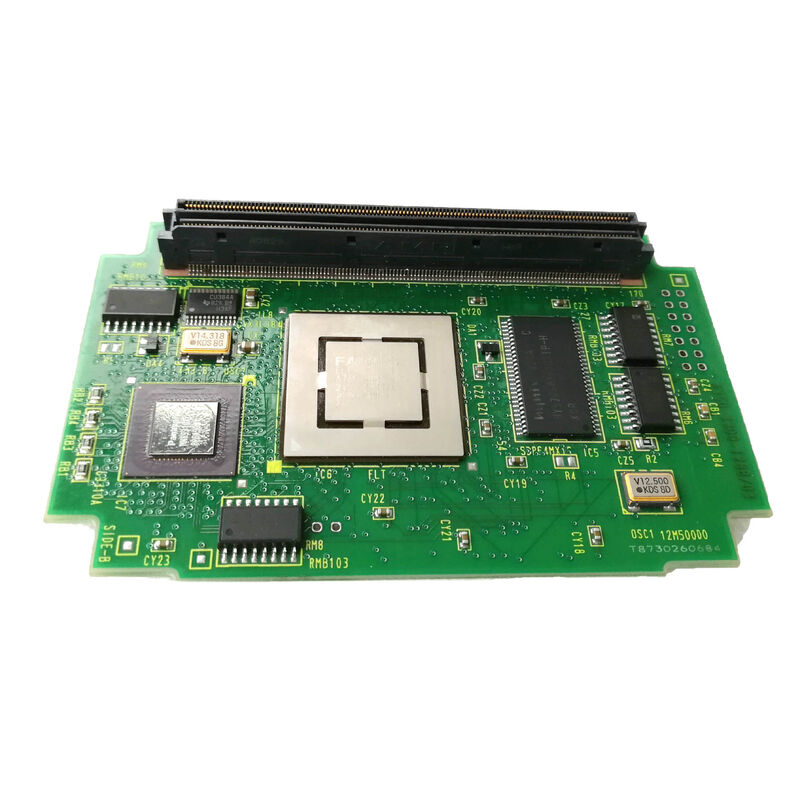

A20B-3300-0551 Papan PCB Fanuc A20B33000551 A2OB-33OO-O55I

A20B-3300-0551 | Modul Antarmuka Pengguna Grafis FANUC — DRAM 128MB / Kartu Prosesor GUI / Tampilan CNC dan Fungsi PC / Seri A20B-3300

Modul GUI — Pemrosesan Grafis Khusus

A20B-3300-0551 bukan modul CPU serba guna — melainkan aModul Antarmuka Pengguna Grafisdidedikasikan untuk menampilkan pemrosesan dan fungsi antarmuka grafis. Sementara modul CPU utama CNC menangani interpolasi program, kontrol sumbu, dan koordinasi sistem, modul GUI bertanggung jawab atas antarmuka visual operator.

Pemisahan fungsional ini memberikan manfaat arsitektural yang penting: pengalaman tampilan operator tetap mulus dan responsif bahkan ketika CPU utama CNC dipenuhi dengan perhitungan multi-sumbu yang kompleks. Setiap prosesor menangani domainnya sendiri tanpa bersaing dalam waktu pemrosesan.

Spesifikasi Utama

Modul GUI A20B-3300 vs Modul CPU — Fungsi Pelengkap

Seri A20B-3300 berisi modul CPU umum (seperti modul A20B-3300-0293 486 dan modul Pentium A20B-3300-0312 yang dijelaskan dalam seri ini) dan modul fungsional khusus seperti A20B-3300-0551.

Hubungan dalam konfigurasi CNC:

Eksekusi program, interpolasi gerak, tangga PMC, komunikasi servo, koordinasi sistem.

Modul GUI (A20B-3300-0551):Rendering tampilan, antarmuka operator, umpan balik grafis, aplikasi fungsi PC.

Keduanya dicolokkan ke papan utama yang sama tetapi melayani domain pemrosesan independen. Kesalahan pada modul GUI dapat mengganggu tampilan operator saat CNC melanjutkan pemesinan — dan sebaliknya.

Skenario Aplikasi

FANUC CNC dengan fungsi PC mengalami masalah tampilan — antarmuka grafis menjadi lambat, tampilan jalur pahat gagal dirender, atau fungsi PC mogok. CNC terus melakukan pemesinan secara normal. Modul GUI A20B-3300-0551 diidentifikasi sebagai kesalahan. Penggantian mengembalikan kinerja tampilan dan fungsi PC.

Perbaikan tampilan CNC:Kualitas tampilan grafis sistem FANUC CNC telah menurun selama bertahun-tahun digunakan. Modul GUI A20B-3300-0551 diganti sebagai bagian dari penyegaran sistem tampilan.

Pertanyaan Umum

Q1: Sistem CNC apa yang menggunakan modul GUI A20B-3300-0551?

Kapasitas DRAM 128MB A20B-3300-0551 dan sebutan "Modul GUI" menunjukkan konfigurasi yang berfokus pada tampilan berkinerja tinggi — konsisten dengan sistem CNC generasi FANUC iB dengan fungsi PC atau opsi tampilan resolusi tinggi. Konfirmasikan model CNC yang berlaku dari dokumentasi perangkat keras papan utama host.

Q2: Apakah penggantian A20B-3300-0551 memengaruhi parameter CNC atau program komponen?

Tidak. Parameter CNC dan program bagian berada di modul memori SRAM dan FROM di papan utama — bukan di modul GUI. Mengganti A20B-3300-0551 tidak mempengaruhi nilai yang disimpan ini. Setelah penggantian dilakukan, tampilan dan fungsi GUI dikembalikan. Kemampuan pemesinan CNC tidak pernah terpengaruh oleh kesalahan modul GUI.

Q3: Apa yang terjadi jika modul GUI A20B-3300-0551 gagal saat CNC menjalankan program?

If the GUI module fails during production, the CNC's machining functions continue — the main CPU, servo axes, and PMC are unaffected. Tampilan operator mungkin menjadi tidak berfungsi atau tidak menentu, sehingga tidak mungkin memantau program atau berinteraksi dengan CNC dari panel operator. Mesin harus dihentikan dengan aman sesegera mungkin untuk mengganti modul yang rusak.

Q4: Apakah 128MB cukup untuk aplikasi fungsi PC modern?

DRAM 128MB di A20B-3300-0551 sangat cocok untuk fungsi PC generasi FANUC iB. Untuk aplikasi PC yang dirancang dan memenuhi syarat untuk generasi CNC ini, 128MB menyediakan memori yang memadai. Tidak disarankan untuk menjalankan perangkat lunak PC modern yang tidak memenuhi syarat untuk generasi FANUC CNC ini, terlepas dari memori yang tersedia — gunakan hanya perangkat lunak yang memenuhi syarat FANUC dan pembuat mesin untuk fungsi PC.
