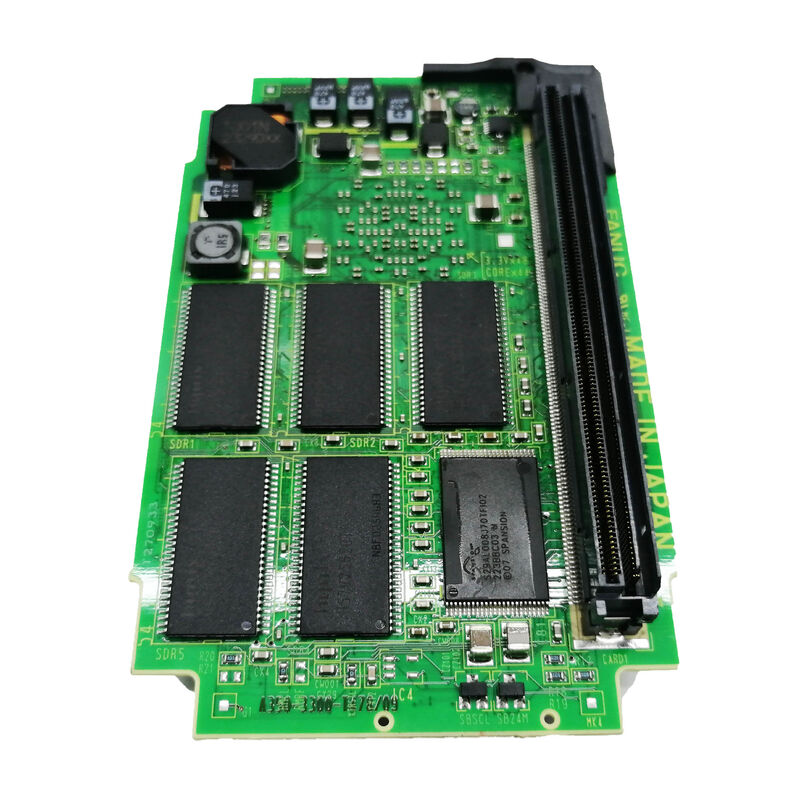

A20B-3300-0600 Papan PCB Fanuc A20B33000600 A2OB-33OO-O6OO

A20B-3300-0600 | Modul CPU FANUC Seri 16i-B dan 18i-B — Pentium MMX / 16MB SDRAM / Kartu Prosesor Plug-In / F16iB F18iB

Seri 16i-B dan 18i-B — Platform Pemesinan dan Pembubutan iB

Pengontrol CNC Seri FANUC 16i-B dan 18i-B mewakili revisi perangkat keras generasi B dari CNC seri i rentang menengah-atas FANUC. Sistem ini menggerakkan pusat permesinan yang kompleks (16i-B) dan pusat pembubutan (18i-B) yang memerlukan lebih banyak sumbu, kontrol servo yang lebih canggih, dan lebih banyak opsi CNC dibandingkan yang dapat didukung oleh 0i-B tingkat ekonomi.

A20B-3300-0600 adalah kartu prosesor Pentium MMX untuk pengontrol ini — "otak" dari 16i-B/18i-B yang menjalankan semua perangkat lunak kontrol CNC dari memori kerja SDRAM 16MB.

Spesifikasi Utama

A20B-3300-060x — Keluarga Modul CPU Pentium MMX

Kisaran 060x adalah rangkaian modul CPU Pentium MMX untuk platform CNC generasi iB:

0600 adalah varian spesifik 16i-B/18i-B — berbeda dengan 0602/0603 yang melayani 21i-B. Meskipun semuanya menggunakan prosesor Pentium MMX yang sama, ketiga papan tersebut melayani soket papan utama CNC yang berbeda dan tidak dapat dipertukarkan.

SDRAM — Kecepatan Sinkron untuk Beban Kerja CNC

Penunjukan "CPU SDRAM 16MB" dalam deskripsi produk secara khusus mengidentifikasi teknologi memori sebagai SDRAM. DRAM standar menggunakan antarmuka asinkron — waktu transfer data tidak bergantung pada jam prosesor, sehingga memerlukan status tunggu antar akses memori.

SDRAM menghilangkan status menunggu ini dengan menyinkronkan semua operasi memori ke jam sistem. Ketika CNC meminta data dari SDRAM, akses pertama memerlukan beberapa siklus clock tetapi akses berikutnya pada baris yang sama mencapai bandwidth bus maksimum tanpa status tunggu tambahan. Untuk perangkat lunak CNC yang mengakses memori dalam pola berurutan — eksekusi program blok demi blok, polling I/O berurutan, pemindaian tangga PMC — mode burst SDRAM memberikan keunggulan kinerja yang konsisten.

Skenario Aplikasi

Kesalahan modul CPU CNC 16i-B:Pusat permesinan FANUC 16i-B mengalami kegagalan tingkat CPU — CNC gagal menginisialisasi atau menghasilkan alarm terkait CPU. A20B-3300-0600 diidentifikasi sebagai kesalahan. Penggantian mengembalikan prosesor dan memori kerja 16MB-nya.

Peningkatan prosesor pusat putaran 18i-B:Pusat pembubutan Seri 18i-B ditingkatkan dari modul Pentium standar ke modul Pentium MMX A20B-3300-0600. Peningkatan kinerja cache dan SDRAM mengurangi waktu pemrosesan blok untuk program pembubutan multi-sumbu yang kompleks.

Pertanyaan Umum

Q1: Apa perbedaan antara A20B-3300-0311 (Pentium standar) dan A20B-3300-0600 (Pentium MMX) untuk 16i-B/18i-B?

A20B-3300-0311 menggunakan prosesor standar Intel Pentium. A20B-3300-0600 menggunakan Intel Pentium MMX — dengan cache L1 dua kali lipat, memori SDRAM (vs DRAM), prediksi cabang yang ditingkatkan, dan set instruksi MMX. Pentium MMX memberikan kinerja yang lebih baik pada beban kerja intensif cache seperti pemrosesan CNC dan eksekusi PMC. Keduanya melayani Seri 16i-B/18i-B.

Q2: Dapatkah A20B-3300-0600 menggantikan A20B-3300-0602 (modul Pentium MMX 21i-B)?

Tidak. Meskipun keduanya menggunakan Pentium MMX dengan DRAM 16MB, A20B-3300-0600 untuk 16i-B/18i-B dan A20B-3300-0602 untuk 21i-B. Konfigurasi soket papan utama khusus platform dan penetapan sinyal membuatnya tidak dapat dipertukarkan.

Q3: Apakah penggantian A20B-3300-0600 mempengaruhi parameter atau program CNC?

Tidak. Parameter dan program CNC berada di modul SRAM dan FROM. Mengganti kartu CPU tidak mempengaruhi data yang disimpan. Setelah memasang pengganti, CNC melakukan booting dari FROM dan membaca parameter dari SRAM.

Q4: Apakah A20B-3300-0600 juga berisi FROM dan SRAM, atau keduanya terpisah?

A20B-3300-0600 berisi prosesor dan memori kerja SDRAM 16MB. FROM (penyimpanan perangkat lunak sistem non-volatil) dan SRAM (penyimpanan program/parameter yang didukung baterai) berada dalam modul memori terpisah yang dihubungkan ke posisi pada atau di dekat papan utama — tidak terintegrasi pada kartu CPU. Arsitektur memori modular ini dikonfirmasi oleh CNC-Shopping untuk platform 16i-B/18i-B.
