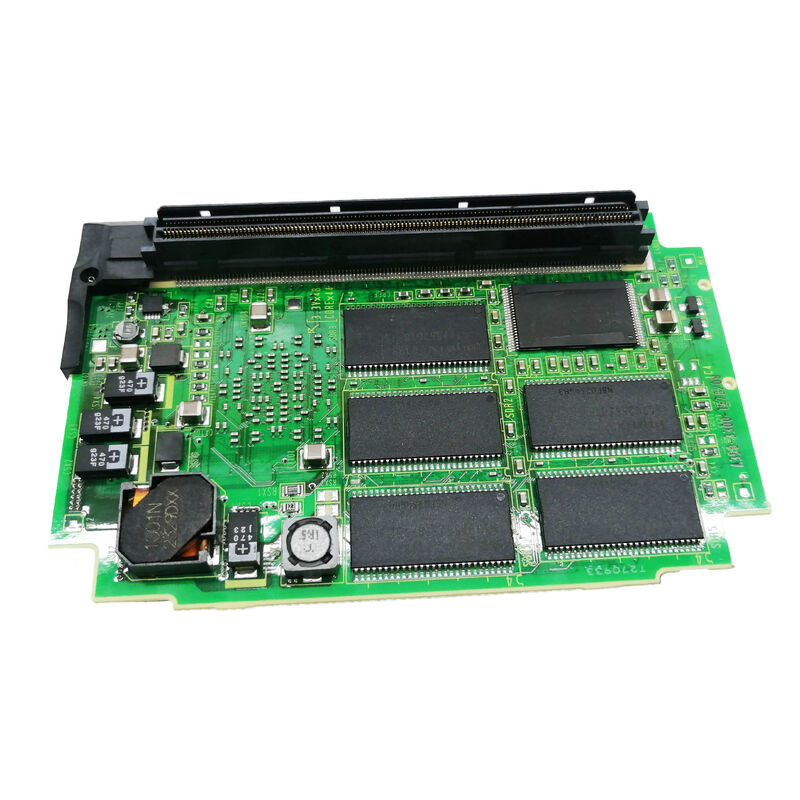

A20B-3300-0635 Papan PCB Fanuc A20B33000635 A2OB-33OO-O635

A20B-3300-0635 ∙ FANUC Axis Card A1 ∙ Servo Axis Control Module / A20B-3300-063x Family / CNC Drive Interface

Axis Card Apa itu dan Apa Fungsinya

"Axis Card" dalam arsitektur CNC FANUC adalah modul plug-in khusus yang menyediakan antarmuka sumbu servo antara papan CPU utama CNC dan amplifier servo drive.tidak ada modul memori .

A20B-3300-0635 (Axis Card A1) melakukan fungsi inti berikut:

Kepala komunikasi FSSB:Menghasilkan sinyal servo servo servo servo servo servo servo servo servo servo servokartu ini mengirimkan perintah posisi untuk setiap sumbu drive dan menerima umpan balik encoder siklus yang menutup lingkaran posisi untuk setiap sumbu dikendalikan.

Pengolahan koordinat servo:Perintah posisi untuk setiap sumbu harus dihitung relatif terhadap posisi servo saat ini, dalam sistem koordinat CNC.Kartu sumbu menangani aritmatika yang menerjemahkan hasil interpolasi CNC ke dalam perintah per-sumbu drive.

Antarmuka kontrol arus digital:Aliran data FSSB dari kartu sumbu tidak hanya mencakup perintah posisi tetapi juga data parameter untuk loop kontrol arus servo drive gain value, pengaturan modus HRV2/HRV3,dan ambang perlindungan yang menentukan perilaku dinamis drive.

Informasi Produk Utama

A20B-3300-063x Keluarga kartu sumbu

Rentang A20B-3300-063x adalah keluarga modul Axis Card yang terdefinisi, dengan beberapa sebutan tipe:

Penunjukan tipe "A1, A2, A3" mewakili tingkat kemampuan yang berbeda atau konfigurasi khusus platform dalam keluarga kartu Axis ini.A1 (0635) adalah tipe dasar konfigurasi standar yang melayani persyaratan dasar kontrol sumbu servo.

Skenario Aplikasi

Kesalahan kartu poros pada FANUC CNC:FANUC CNC mengembangkan FSSB komunikasi alarm pada sumbu tertentu. kartu sumbu A1 (A20B-3300-0635) diidentifikasi sebagai kesalahan. Penggantian mengembalikan FSSB komunikasi servo.

Pemeliharaan modul kontrol sumbu CNC:Sebuah sistem CNC FANUC yang menjalani perawatan elektronik mengganti kartu porosnya.

FAQ

T1: Apa perbedaan antara Axis Card A1 (A20B-3300-0635) dan Axis Card A2 (A20B-3300-0638)?

Tipe A1 adalah konfigurasi dasar dari keluarga 063x Axis Card. Tipe A2 (A20B-3300-0638) dikonfirmasi untuk aplikasi Seri 0i-D (0i-TD/0i-MD) dengan hingga 4 sumbu, kontrol servo HRV3/HRV2.Tipe A1 melayani konfigurasi platform yang berbeda dalam arsitektur kartu sumbu yang sama.

T2: Berapa banyak sumbu servo yang didukung oleh A20B-3300-0635?

Jumlah sumbu yang didukung oleh A20B-3300-0635 tergantung pada konfigurasi saluran FSSB spesifiknya.Konfirmasi jumlah sumbu dari manual perangkat keras FANUC CNC yang berlaku untuk sistem khusus di mana A20B-3300-0635 dipasang.

T3: Apakah mengganti A20B-3300-0635 membutuhkan servo parameter re-entry?

Tidak. parameter servo berada di memori utama CNC tidak di kartu sumbu. Setelah memasang pengganti A20B-3300-0635,CNC memuat ulang parameter yang ada dan membangun kembali komunikasi FSSB dengan semua servo drive- Memverifikasi respon servo normal sebelum kembali ke produksi.

T4: Apakah A20B-3300-0635 kompatibel dengan kontrol servo HRV3?

Konfirmasi dari manual pemeliharaan FANUC yang berlaku apakah kartu poros tipe A1 mendukung HRV3.Apakah tipe A1 mencakup kemampuan HRV3 tergantung pada spesifikasi perangkat keras spesifiknya.

T5: Bagaimana saya mengkonfirmasi A20B-3300-0635 adalah kartu sumbu yang benar untuk CNC saya?

Baca nomor bagian dari label kartu yang terpasang. jika dibaca A20B-3300-0635, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan tabel suku cadang dalam manual pemeliharaan FANUC CNC yang berlaku.
