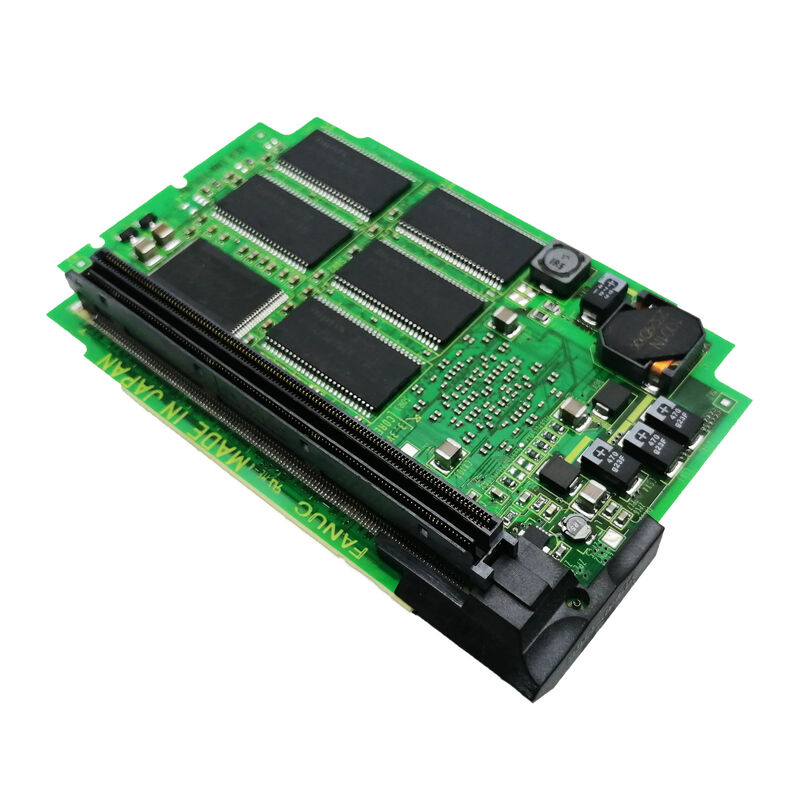

A20B-3300-0638 Papan PCB Fanuc A20B33000638 A2OB-33OO-O638

A20B-3300-0638 ∙ FANUC Axis Card A2 ∙ Seri 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD dan 0i-MD CNC

Axis Card A2 Servo Brain untuk Seri 0i-D

A20B-3300-0638 terhubung langsung ke papan utama Seri 0i-D.Ini adalah modul yang memberikan 0i-D intelijen sumbu servo mengelola semua komunikasi FSSB untuk servo drive dan mengkoordinasikan parameter kontrol saat ini untuk setiap sumbu dikendalikan.

KFAS LLC mengkonfirmasi: "A20B-3300-0638 digunakan dalam Fanuc 0i-Model D (0i-TD, 0i-MD) Maintenance Manual B-64305EN".

0i-D adalah generasi keempat dari FANUC 0i CNC, platform CNC kelas menengah yang paling banyak digunakan untuk pusat pemotong dan pusat pengolahan di manufaktur global.Kinerja servo langsung mempengaruhi kualitas bagian dan waktu siklus, membuat kartu sumbu salah satu papan yang paling konsekuensial dalam tumpukan perangkat keras CNC.

Spesifikasi Utama

HRV3 dan HRV2 ¢ Servo Respon Berkinerja Tinggi

Dukungan A20B-3300-0638 untuk HRV3 dan HRV2 sangat signifikan. Kontrol HRV (High Response Vector) menentukan bandwidth loop servo current:

HRV2:Lemparan arus diperbarui pada interval 62,5 μs mode respons tinggi standar yang menggantikan HRV1 sebelumnya memberikan kekakuan servo yang sangat baik untuk sebagian besar aplikasi mesin CNC.

HRV3:Lemparan arus diperbarui pada interval 31,25μs setengah waktu siklus HRV2, menggandakan tingkat pembaruan loop saat ini.mengurangi kesalahan posisi di bawah gaya pemotongan dinamis, dan meningkatkan kualitas permukaan akhir pada feedrates tinggi.

Untuk aplikasi pemesinan presisi, pemesinan toleransi ketat,kecepatan tinggi die-and-mould milling .

Skenario Aplikasi

0i-TD CNC servo fault:Sebuah mesin bubut FANUC 0i-TD mengembangkan alarm komunikasi FSSB pada satu atau lebih sumbu. kartu sumbu A20B-3300-0638 diidentifikasi sebagai kesalahan.Penggantian mengembalikan komunikasi servo FSSB untuk semua empat saluran sumbu.

0i-MD pemeliharaan kartu poros pusat pemesinan:Sebuah pusat pengolahan 0i-MD menjalani pemeliharaan sistem kontrol. A20B-3300-0638 diganti untuk mengembalikan kartu poros ke kondisi yang diketahui baik.

FAQ

T1: Apakah A20B-3300-0638 spesifik untuk 0i-D, atau juga kompatibel dengan 0i-C?

KFAS LLC mengkonfirmasi A20B-3300-0638 untuk 0i-Model D (0i-TD, 0i-MD) manual pemeliharaan B-64305EN. 0i-D dan 0i-C menggunakan perangkat keras papan utama yang berbeda.Konfirmasi dari dokumentasi perangkat keras 0i-C apakah 0638 ditentukan untuk aplikasi 0i-C sebelum memesan untuk platform tersebut.

T2: Alarm apa yang menunjukkan A20B-3300-0638 gagal?

Alarm komunikasi FSSB (SV0401, SV0446,dan kode kesalahan FSSB terkait dalam daftar alarm 0i-D) yang muncul pada beberapa poros secara bersamaan, terutama ketika servo drive dan motor diuji dengan benar, menunjukkan kartu poros sebagai sumber kesalahan.Alarm FSSB sumbu tunggal dapat menunjukkan kesalahan sisi drive daripada kartu sumbu.

T3: Apakah mengganti A20B-3300-0638 memerlukan perubahan parameter servo?

Tidak. parameter servo 0i-D (axis gain, pengaturan modus HRV, jenis motor, jenis encoder) disimpan di SRAM utama CNC.CNC membangun kembali komunikasi FSSB dan menerapkan parameter servo yang ada untuk semua empat sumbu secara otomatis.

T4: Apa perbedaan antara A20B-3300-0638 (Axis Card A2) dan A20B-3300-0637 (Axis Card A3)?

JJ Automation mengkonfirmasi A20B-3300-0637 adalah Axis Card A3, mengelola fungsi kontrol sumbu di Series 0i dan Series 30i controller.A2 (0638) dikonfirmasi khusus untuk 0i-D (0i-TD/0i-MD). Konfirmasi jenis kartu yang diinstal dari labelnya ¢ jangan mengganti A3 dengan A2 atau sebaliknya tanpa memverifikasi kompatibilitas perangkat keras.
