A20B-3300-0653 Papan PCB Fanuc A20B33000653 A2OB-33OO-O653

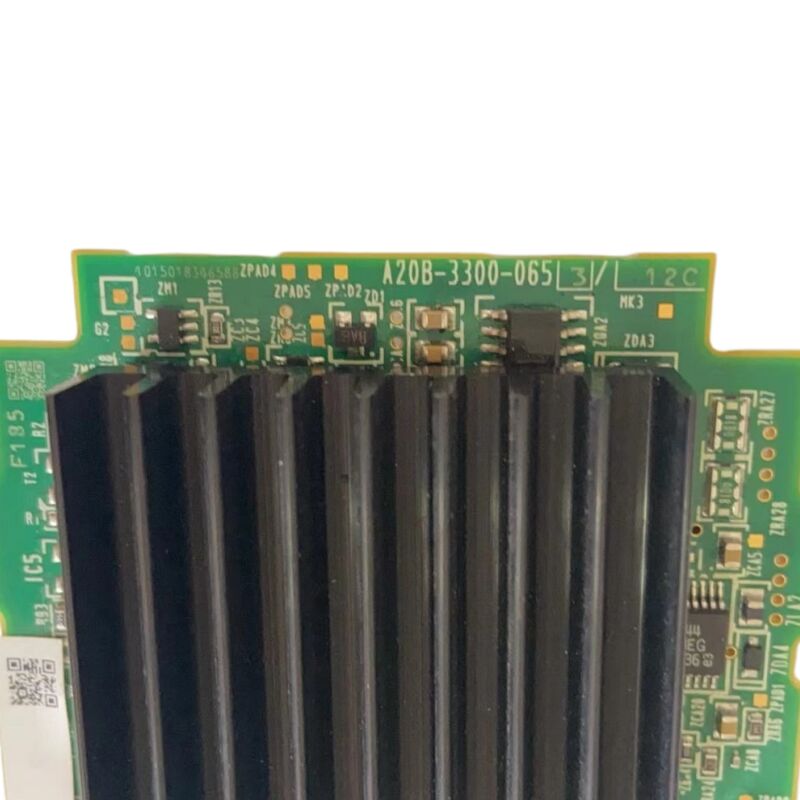

FANUC A20B-3300-0653

Modul CPU Seri A20B-3300 dalam Arsitektur CNC FANUC

A20B-3300-0653 adalah modul CPU dari seri papan FANUC A20B-3300 keluarga modul pemrosesan yang digunakan dalam FANUC CNC dan sistem kontrol robot.,-0653 adalah varian modul CPU seri A2 dalam keluarga ini.

Dalam unit kontrol CNC FANUC, modul CPU adalah inti pemrosesan.Eksekusi tangga PMC, pengolahan antarmuka operator, manajemen I/O), dan mengelola aliran data antara papan fungsional unit kontrol.Modul CPU yang gagal menghasilkan kegagalan sistem kontrol yang lengkap.

Modul seri A20B-3300 terhubung ke PCB host utama dari unit kontrol CNC bersama modul fungsional lainnya (memori FROM / SRAM, kartu kontrol servo, modul grafis).Masing-masing varian akhiran A20B-3300 melayani fungsi tertentu dalam arsitektur modular ini. Modul CPU -0653 menempati posisi inti pemrosesan..

Spesifikasi Utama

A20B-3300 Keluarga Seleksikan khusus sufiks

Ada beberapa varian dalam keluarga A20B-3300 yang melayani posisi fungsional yang berbeda:

• Modul CPU MMX 486DX untuk 16i-A/18i-A/21i-A
• Kartu CPU RISC PowerPC untuk 16i/18i/21i
• Modul CPU seri A2 (papan ini)

Suffix yang berdekatan melayani generasi platform CNC yang berbeda atau fungsi pemrosesan yang berbeda. Kesamaan fisik antara varian A20B-3300 tidak menunjukkan kompatibilitas.Konfirmasi nomor bagian yang tepat A20B-3300-0653 dari label papan yang dipasang sebelum sumber penggantian.

Penggantian Data Backup Sebelum Penghapusan

Modul CPU tidak menyimpan parameter CNC yang berada di modul memori SRAM. Namun, konfirmasi arsitektur mesin tertentu sebelum mengasumsikan pertukaran papan bebas data berlaku.Selalu backup semua data CNC (parameter, tangga PMC, program) sebelum menghapus modul CPU asli, terlepas dari apakah cadangan diharapkan diperlukan.

Setelah pemasangan penggantian, verifikasi urutan boot CNC selesai secara normal dan periksa untuk setiap kode alarm yang terkait dengan versi CPU sebelum mengembalikan mesin ke produksi.

FAQ

T1: Apa yang dilakukan A20B-3300-0653 di unit kontrol CNC?

Ini adalah modul CPU seri A2 ′′ papan pemrosesan pusat yang menjalankan perangkat lunak sistem CNC, mengelola tugas kontrol real-time,dan mengkoordinasikan aliran data antara modul fungsional unit kontrol. Modul CPU yang gagal menyebabkan kegagalan sistem kontrol lengkap: CNC tidak dapat boot atau berhenti di tengah operasi.

T2: Bisakah varian A20B-3300 lain menggantikan -0653?

Nomor bagian yang berdekatan dalam keluarga A20B-3300 melayani posisi fungsional yang berbeda atau generasi platform CNC yang berbeda. Kesamaan fisik tidak menunjukkan kompatibilitas.Selalu konfirmasi A20B-3300-0653 secara khusus dari label papan yang dipasang.

T3: Apa yang harus diperiksa sebelum menyimpulkan modul CPU gagal?

Memverifikasi tegangan catu daya kontrol di papan a gagal catu daya menghasilkan gejala yang identik dengan kegagalan CPU pada sebagian kecil dari biaya penggantian.modul memori)Periksa kondisi LED diagnostik tahap boot CNC terhadap manual pemeliharaan untuk mengidentifikasi tahap kesalahan yang tepat sebelum memesan papan pengganti.

T4: Apakah mengganti modul CPU memerlukan input ulang parameter CNC?

Parameter CNC berada di modul memori SRAM, bukan di modul CPU. Jika modul SRAM mentransfer utuh ke papan CPU pengganti, parameter dipertahankan.Memverifikasi arsitektur khusus mesin dan selalu mempertahankan cadangan saat ini terlepas.

Q5: Dari mana sumbernya A20B-3300-0653?

Melalui pasar suku cadang papan CNC FANUC dealer modul seri A20B-3300 dan spesialis perbaikan CNC konfirmasi sufiks -0653 secara khusus untuk mesin produksi-kritisPertimbangkan untuk menyimpan cadangan yang diverifikasi di tempat .
