A20B-3900-0071 Papan PCB Fanuc A20B39000071 A2OB-39OO-OO7I

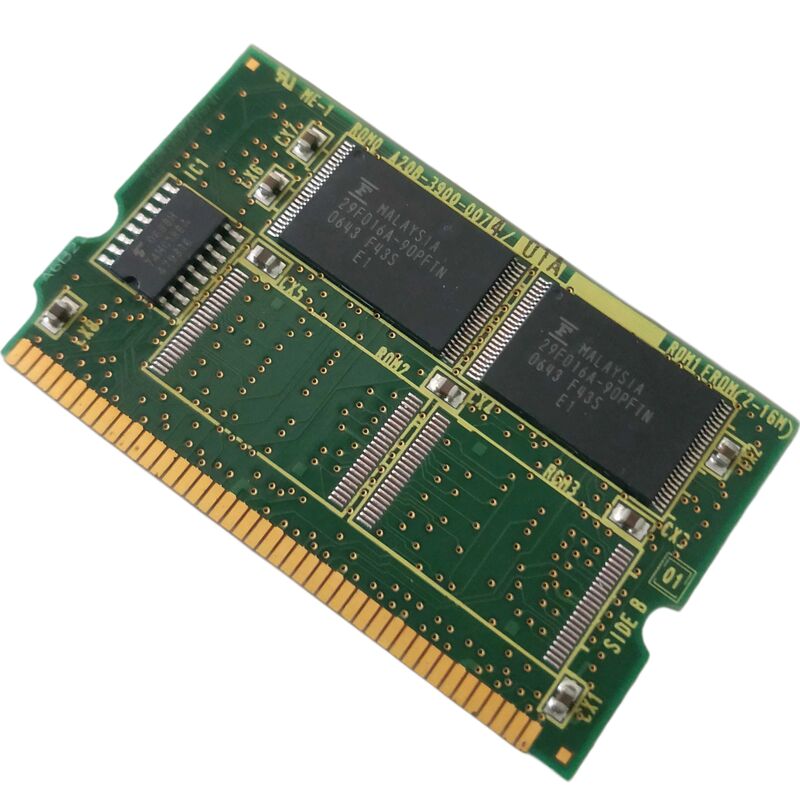

FANUC A20B-3900-0071 12MB FROM Flash DIMM Memory Module Seri 16i / 18i / 21i CNC

Nomor Bagian:A20B-3900-0071

Referensi silang:A20B39000071

Produsen:FANUC Ltd. (Jepang)

Jenis produk:FROM (Flash ROM) Modul Memori DIMM 12 MB

Seri produk:A20B-3900

Penyimpanan Firmware Non-Volatile

A20B-3900-0071 adalah modul DIMM 12 MB FROM (Flash Read-Only Memory) untuk sistem CNC FANUC Seri 16i, 18i, dan 21i.Ini terhubung ke slot DIMM pada master board i-Series dan menyimpan semua yang CNC perlu untuk boot dan beroperasi: perangkat lunak sistem FANUC, firmware kontrol servo, logika tangga PMC, dan program manajemen.Tanpa modul FROM yang berfungsi, CNC tidak bisa memulai.

Flash ROM menyimpan data tanpa cadangan baterai tidak seperti SRAM, yang kehilangan isinya jika baterai cadangan mati.Gagal biasanya muncul sebagai kesalahan paritas FROM atau alarm kegagalan boot.

Seri A20B-3900 mencakup beberapa varian kapasitas. 0071 adalah versi 12 MB, yang ditempatkan di antara 8 MB (0012) dan modul 32 MB yang lebih besar (0225).Kapasitas yang dibutuhkan tergantung pada versi perangkat lunak CNC dan opsi perangkat lunak yang diinstal .

Spesifikasi Utama

FAQ

T1: CNC menunjukkan kesalahan paritas FROM pada power-up. Apakah A20B-3900-0071 penyebabnya?

Kesalahan paritas FROM pada boot secara langsung menunjukkan modul FROM yang gagal atau rusak.sel flash modul mungkin telah mengembangkan kesalahan lunak yang reflash dapat membersihkan. Jika gagal menulis atau kesalahan tetap setelah reflash, modul telah gagal dan harus diganti.

Q2: Setelah mengganti A20B-3900-0071, CNC boot tapi menunjukkan perilaku firmware yang salah.

Modul FROM pengganti yang dipasang kosong akan boot CNC dalam keadaan yang tidak diinitialisasi.Berkas perangkat lunak sistem FANUC yang benar untuk seri CNC tertentu dan versi perangkat lunak harus dimuat melalui layar BOOT. Konfirmasi versi perangkat lunak yang diperlukan dari label modul asli atau layar informasi sistem CNC.

T3: Apakah 12 MB A20B-3900-0071 kompatibel dengan 8 MB atau 4 MB modul di slot DIMM yang sama?

Kapasitas modul FROM harus sesuai dengan persyaratan versi perangkat lunak.Konfirmasi ukuran minimum FROM untuk perangkat lunak CNC yang terinstal dari dokumentasi konfigurasi perangkat keras FANUC sebelum mengganti modul kapasitas yang berbeda.

T4: Dapatkah modul FROM ditingkatkan dari 12 MB ke kapasitas yang lebih besar untuk mendukung opsi perangkat lunak tambahan?

Ya, dalam keterbatasan apa slot DIMM papan induk mendukung. modul yang lebih besar (seperti 32 MB A20B-3900-0225) kompatibel dengan slot DIMM yang sama pada versi papan induk yang didukung.Konfirmasi master board mendukung kapasitas modul yang lebih besar sebelum upgrade.

Q5: Dari mana sumbernya A20B-3900-0071?

Spesialis suku cadang FANUC i-Series dan dealer aftermarket CNC memiliki stok pertukaran untuk modul A20B-3900 FROM.Minta konfirmasi varian 0071 (12 MB) .
