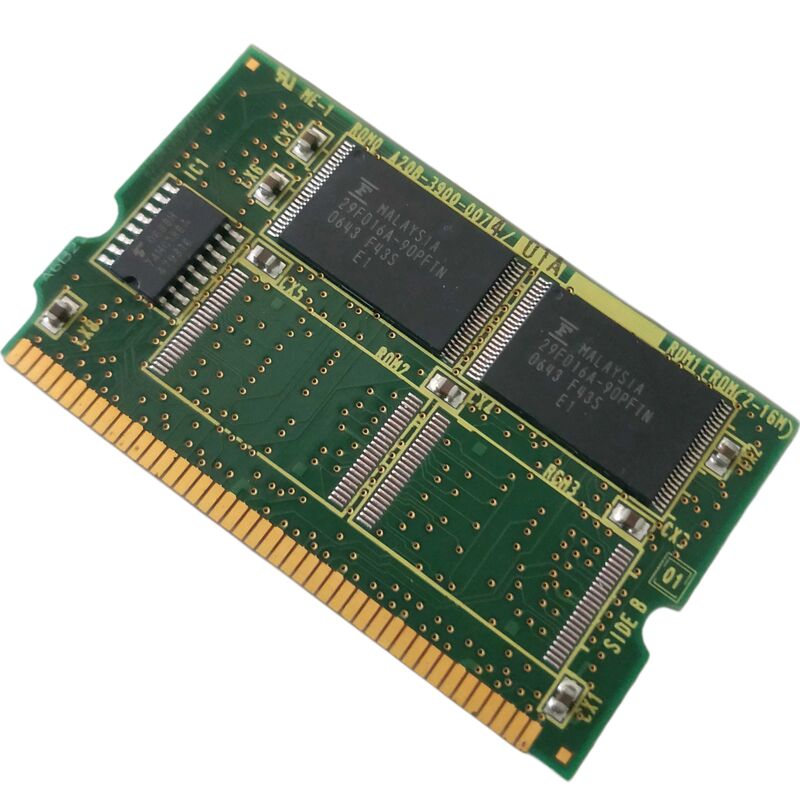

A20B-3900-0074 Papan PCB Fanuc A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074

Nomor Bagian:A20B-3900-0074

Revisi:/01A (seperti yang ditemukan pada label pesawat)

Produsen:FANUC Corporation (Jepang)

Jenis produk:F-ROM (Flash Read-Only Memory) Modul DIMM

Seri:A20B-3900

Jenis memori:Flash ROM non-volatile, tidak membutuhkan baterai

Memori Flash yang Mempertahankan CNC Berlari

A20B-3900-0074 adalah modul FROM (Flash Read-Only Memory) dari seri FANUC A20B-3900 keluarga kartu memori DIMM plug-in yang digunakan dalam arsitektur kontrol CNC i-Series FANUC.Modul ini terhubung ke slot DIMM pada master board i-Series dan menyimpan perangkat lunak sistem CNC, firmware kontrol servo, program PMC, dan data operasi terkait.

Tidak seperti modul SRAM di pengendali yang sama yang menyimpan parameter mesin, tabel offset alat, dan program bagian,dan yang membutuhkan baterai cadangan untuk menyimpan data melalui siklus daya modul FROM menggunakan memori flash. Flash adalah nonvolatile tanpa baterai. isinya bertahan kehilangan daya lengkap tanpa batas waktu, dan kegagalan tidak terkait dengan debit baterai.CNC biasanya menunjukkan kesalahan boot atau FROM parity alarm pada power-on, karena kontrol tidak dapat berhasil memuat perangkat lunak operasi ke RAM yang bekerja.

Seri A20B-3900 mencakup beberapa varian kapasitas, masing-masing diidentifikasi oleh akhiran empat digitnya.0075 = 2MB) konfirmasi rentang seriKode revisi /01A pada label papan mengidentifikasi revisi produksi tertentu yang relevan ketika meminta penggantian spesifikasi yang cocok.

Mengganti Modul FROM Apa yang Harus Terjadi Kemudian

Modul FROM menyimpan perangkat lunak sistem CNC.

• Jika modul membawa firmware yang benar untuk seri CNC tertentu dan versi perangkat lunak,kontrol boot dan melanjutkan operasi dengan parameter dan program dari modul SRAM (dengan asumsi SRAM utuh).
• Jika modul tiba kosong, perangkat lunak sistem FANUC harus dimuat melalui layar BOOT menggunakan kartu CF atau kartu memori yang berisi gambar perangkat lunak yang benar untuk CNC ini.
• Versi perangkat lunak harus sesuai dengan generasi perangkat keras CNC. Ketidaksesuaian mencegah boot yang benar.

Penggantian FROM tidak mempengaruhi parameter, program bagian, atau offset alat yang berada di modul SRAM.

Spesifikasi Utama

FAQ

T1: CNC menunjukkan kesalahan paritas FROM pada power-up. Apakah A20B-3900-0074 rusak?

Kasalahan paritas FROM pada boot menunjukkan memori flash rusak atau gagal pada modul. Sebelum mengganti, cobalah untuk flash kembali FROM melalui layar BOOTJika operasi menulis gagal atau kesalahan tetap setelah flash ulang, sel flash modul telah gagal dan harus diganti.

T2: Setelah memasang pengganti A20B-3900-0074, CNC tidak menunjukkan parameter.

Jika modul SRAM ditangani dengan benar (baterai dipertahankan selama pertukaran papan), semua parameter, program,dan offset utuhJika baterai SRAM dihapus atau habis selama pertukaran, isi SRAM hilang dan harus dipulihkan dari cadangan.

Q3: Modul pengganti FROM tiba kosong. Apa perangkat lunak yang perlu dimuat?

Versi perangkat lunak sistem FANUC yang sesuai dengan seri CNC (misalnya, 16i, 18i) dan rilis perangkat lunak harus dimuat melalui layar BOOT.Dapatkan gambar perangkat lunak yang benar kartu CF yang ada atau arsip perangkat lunak dari layanan FANUC. Konfirmasi versi perangkat lunak cocok dengan yang asli sebelum memuat.

T4: Dapatkah modul FROM dari varian A20B-3900 yang berbeda menggantikan 0074?

Sufiks yang berbeda dalam seri A20B-3900 mungkin memiliki kapasitas flash yang berbeda. Menginstal modul dengan kapasitas yang tidak cukup mungkin tidak menahan gambar perangkat lunak penuh, menyebabkan kegagalan boot.Gunakan varian 0074 yang tepat atau konfirmasi kompatibilitas kapasitas sebelum mengganti.

T5: Dari mana sumbernya A20B-3900-0074?

Melalui FANUC CNC aftermarket ?? surplus stock, unit yang direnovasi yang diuji, dan kadang-kadang layanan perbaikan.Papan harus diuji untuk fungsi membaca/menulis yang benar sebelum diterima.
