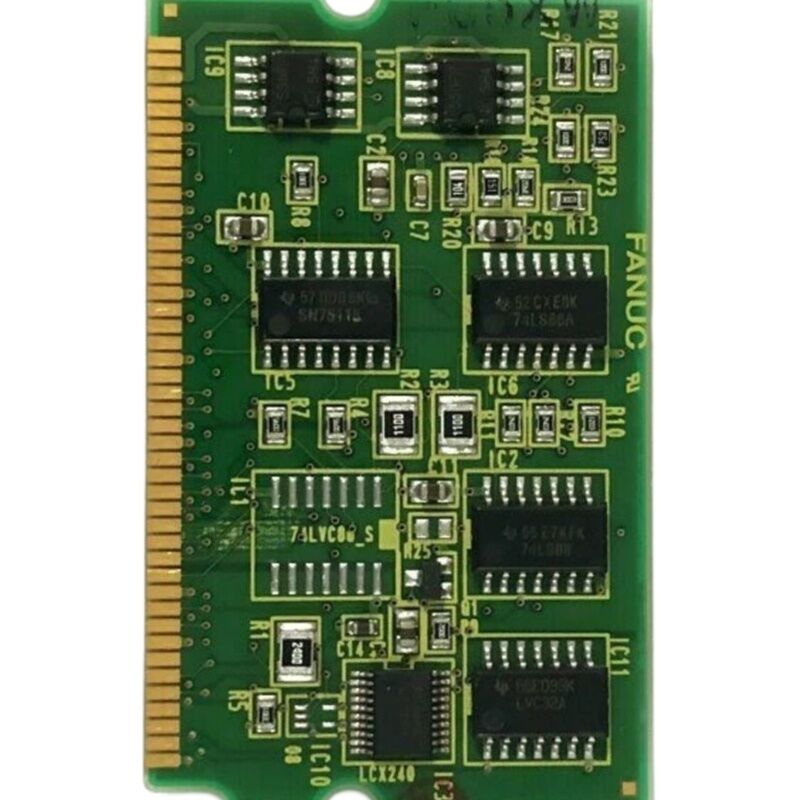

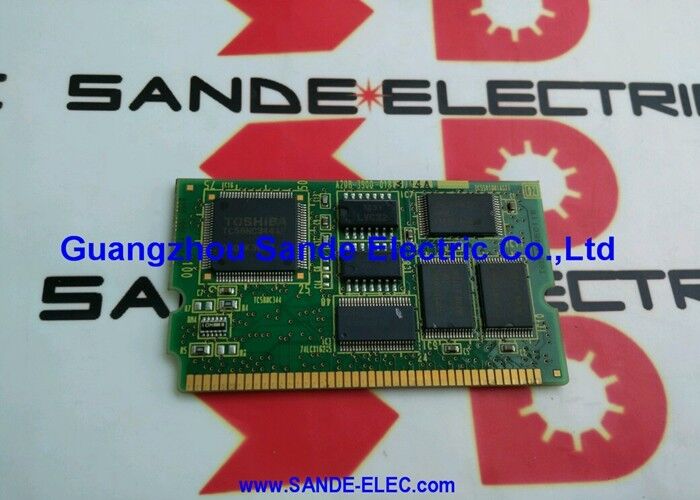

A20B-3900-0170 Papan PCB Fanuc A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170

Nomor Bagian:A20B-3900-0170

Produsen:FANUC Corporation (Jepang)

Jenis produk:FROM/SRAM Analog Spindle Module (PCB)

Manual referensi:B-64115EN

Gambaran umum

A20B-3900-0170 adalah PCB dual-function dari FANUC Corporation. Ini menggabungkan memori FROM / SRAM dan antarmuka spindle analog pada modul plug-in tunggal.

FANUC merancangnya untuk sistem kontrol CNC yang dikonfigurasi untuk menggerakkan spindle melalui jalur sinyal analog - konfigurasi perangkat keras yang berbeda dan spesifik yang didukung oleh papan ini.

Antarmuka spindle analog adalah fitur yang menentukan papan.

Sistem CNC FANUC mendukung dua metode kontrol spindle: serial dan analog.Analog spindle drive menggunakan sinyal tegangan biasanya 0 sampai ± 10 V untuk mengontrol kecepatan spindle.

Mesin yang dibangun di sekitar amplifier spindle yang lebih tua atau tipe analog membutuhkan papan antarmuka analog. A20B-3900-0170 menyediakan antarmuka itu. Hapus, dan CNC tidak memiliki jalur untuk mengomandoi spindle.

FROM dan SRAM pada papan ini melayani peran yang sama mereka melayani pada setiap modul memori FANUC. FROM memegang perangkat lunak sistem non-volatile.

SRAM menyimpan data runtime di bawah cadangan baterai. Kedua jenis memori terintegrasi ke papan fisik yang sama dengan sirkuit antarmuka spindle A20B-3900-0170 bukanlah modul memori murni.Fungsi spindle mengubah apa itu dan bagaimana harus ditangani.

Spesifikasi Utama

Analog Spindle Interface

Dalam sistem CNC FANUC, jalur kontrol spindle tergantung pada jenis amplifier spindle yang dipasang.

Sebuah ampli spindle serial berkomunikasi secara digital dengan CNC. ampli spindle analog mengambil perintah kecepatan dari input tegangan analog.CNC membutuhkan perangkat keras yang menghasilkan sinyal tegangan ini.

Perangkat keras itu adalah modul spindle analog A20B-3900-0170.

Ketika CNC memerintahkan kecepatan spindle, modul spindle analog mengubah perintah itu menjadi tegangan proporsional.

Amplifier spindle membaca tegangan ini dan menggerakkan motor spindle sesuai.

Umpan balik dari enkoder posisi spindle kembali ke CNC melalui jalur terpisah, memungkinkan CNC untuk memantau dan mengatur kecepatan dan posisi spindle.

Berbeda dengan beberapa fungsi CNC yang dapat dipetakan ulang melalui parameter, jenis antarmuka spindle ditentukan oleh papan mana yang dipasang.

Mesin yang dikonfigurasi untuk drive spindle analog tidak akan berjalan dengan benar dengan modul memori murni di slot ini.

Jalur kontrol spindle sepenuhnya tergantung pada A20B-3900-0170 yang ada.

Data yang hilang pada penggantian

Mengganti A20B-3900-0170 berarti kehilangan semua data yang tersimpan di papan.

Perangkat lunak sistem, parameter, data penyesuaian spindle, dan semua program yang disimpan yang berada di bagian FROM / SRAM dari modul ini hilang ketika papan dihapus.

Ini bukan risiko yang bisa dikelola setelah kejadian.

Cadangan lengkap dari semua data CNC ¢ program, parameter, kompensasi kesalahan pitch, data alat, parameter spindle ¢ harus ada sebelum papan keluar.mesin tidak dapat dipulihkan ke keadaan sebelumnya setelah pertukaran papanCadangan itu harus beres.

Cadangan yang usang mengembalikan konfigurasi yang usang.

Mencadangkan data FANUC CNC dilakukan melalui fungsi DATA BACKUP layar BOOT atau melalui perangkat memori eksternal melalui antarmuka RS-232 atau kartu memori.Mengkonfirmasi cadangan lengkap dan dapat dibaca sebelum melanjutkan dengan pekerjaan papan pada modul ini.

Hubungan dengan modul seri A20B-3900 lainnya

Seri A20B-3900 berisi beberapa varian papan. Beberapa adalah modul memori murni mereka hanya membawa FROM dan SRAM tanpa fungsi antarmuka tambahan.

A20B-3900-0170 bukan salah satunya. sirkuit antarmuka spindle analognya ada di papan terlepas dari isi memori.

Mengganti modul memori A20B-3900 yang berbeda untuk -0170 menghilangkan fungsi spindle analog dari sistem.

Mesin akan boot, tapi kontrol spindle akan gagal.

Penggantian yang benar adalah papan A20B-3900-0170, atau papan yang dikonfirmasi oleh dokumentasi FANUC sebagai setara langsung untuk model CNC tertentu yang digunakan.

FAQ

T1: Apa yang terjadi jika A20B-3900-0170 diganti dengan modul memori standar A20B-3900?

antarmuka spindle analog tidak lagi hadir dalam sistem. CNC akan menyala, tapi setiap perintah gerakan spindle akan gagal.

Mesin akan alarm pada spindle terkait kesalahan. hanya papan dengan fungsi antarmuka spindle analog dengan nomor bagian yang benar mengembalikan kontrol spindle.

T2: Spindle tidak merespons perintah kecepatan. Bagaimana saya menentukan apakah A20B-3900-0170 adalah kesalahan?

Pertama-tama konfirmasi tegangan perintah analog hadir di input perintah amplifier spindle menggunakan voltmeter pada konektor output analog dari CNC.Jika tidak ada perubahan tegangan ketika CNC perintah kecepatan spindle, kesalahan adalah di jalur output analog, yang menunjuk ke papan ini.

Jika tegangan hadir tetapi spindle tidak merespons, kesalahan berada di hulu sungai di amplifier spindle atau motor.

T3: Apakah cadangan data sistem wajib sebelum mengganti papan ini?

Ya. Semua data pada bagian FROM dan SRAM dari modul ini hilang ketika papan dihapus. Program, parameter, dan data sistem harus dipulihkan dari cadangan setelah instalasi.

Tidak ada cara untuk memulihkan data ini tanpa cadangan sebelumnya.

Cadangan harus dilakukan sebelum papan dihapus.

T4: Baterai cadangan pada papan mati. Apakah papan masih bisa digunakan?

Bagian FROM mempertahankan datanya tanpa baterai FROM tidak volatil. Bagian SRAM akan kehilangan datanya jika baterai telah mati untuk jangka waktu yang lama.

Papan masih bisa digunakan secara fisik, tapi data yang disimpan SRAM harus dipulihkan.

Ganti baterai cadangan dan isi ulang semua data sistem sebelum mengembalikan mesin ke operasi.

T5: CNC menunjukkan alarm memori bukan alarm spindle.

Ya. Jika isi FROM rusak ̇ karena lonjakan daya, gagal operasi menulis, atau kesalahan papan ̇ CNC dapat alarm pada memori bukan pada spindle-spesifik kesalahan.

Alarm memori yang muncul di samping ketidakmampuan untuk boot kontrol sepenuhnya, atau yang muncul segera setelah peristiwa daya,merupakan indikasi yang masuk akal bahwa modul FROM/SRAM telah terpengaruh.

Periksa kode alarm dengan manual B-64115EN untuk deskripsi kesalahan tertentu.
