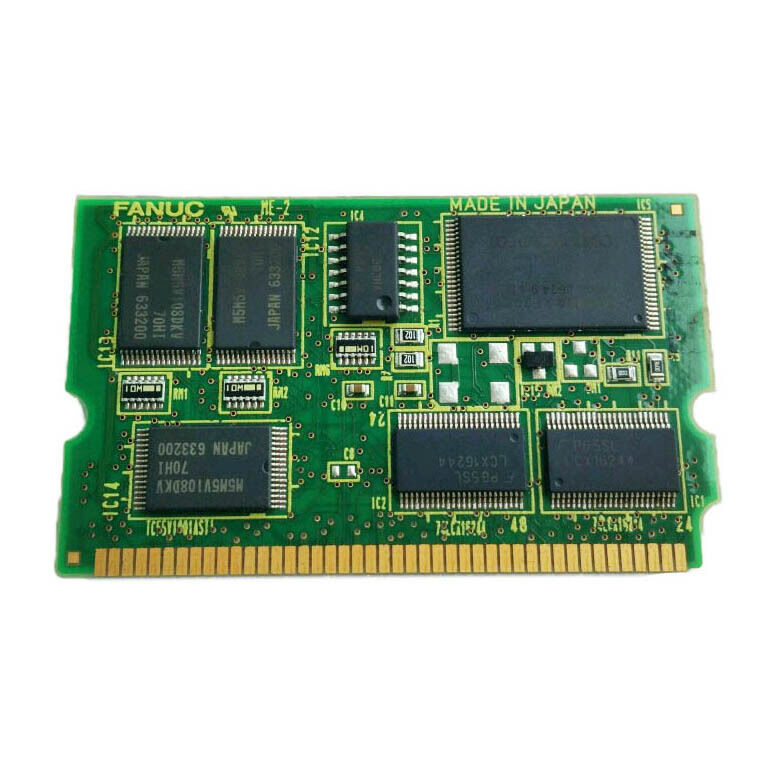

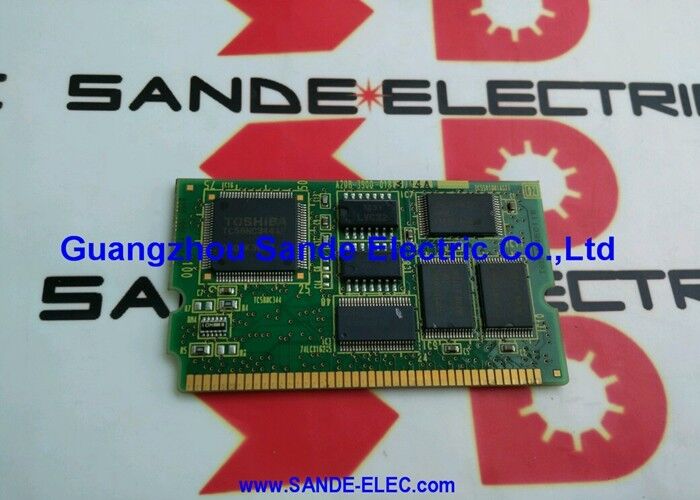

A20B-3900-0180 Papan PCB Fanuc A20B39000180 A2OB-39OO-OI8O

FANUC A20B-3900-0180∙ Modul Memori FROM/SRAM 16 MB FROM, 256 KB SRAM, Seri 30i/31i/32i, Asal Jepang

Nomor Bagian:A20B-3900-0180

Produsen:FANUC Corporation (Jepang)

Jenis produk:FROM/SRAM Memory Module (PCB)

Gambaran umum

A20B-3900-0180 adalah modul memori FROM/SRAM untuk sistem CNC FANUC Seri 30i, 31i, dan 32i.

Ini membawa 16 MB Flash ROM dan 256 KB SRAM pada papan plug-in kompak yang dipasang secara horizontal di papan CPU utama di dalam controller.sistem memuat dari isi ke dalam memori kerja.

Dari titik itu, CNC beroperasi dari RAM FROM berfungsi sebagai sumber terus-menerus yang bertahan setiap siklus daya.

Seri 30i/31i/32i mewakili platform CNC kelas atas FANUC.

Kontroler ini menjalankan pusat pemesinan besar, alat mesin komposit, dan sistem multi-sumbu dengan persyaratan waktu nyata yang menuntut.

Modul FROM dalam sistem ini memegang tumpukan perangkat lunak yang memungkinkan kemampuan tersebut – kernel CNC, perangkat lunak kontrol servo, runtime tangga PMC, dan program manajemen.

Semuanya hidup di papan ini.

Spesifikasi Utama

FROM dan SRAM dua pekerjaan yang berbeda

Flash ROM melakukan satu hal dengan baik: ia menyimpan data melalui siklus daya tanpa baterai. setiap power-down, setiap darurat berhenti, setiap tegangan transient ∼ isi FROM bertahan utuh.16 MB pada papan ini menyimpan perangkat lunak sistem CNC, perangkat lunak kontrol servo amplifier, logika tangga PMC, dan program lain yang dibutuhkan mesin untuk berfungsi.

SRAM 256 KB berbeda. Ia mudah menguap. Ia bergantung pada baterai cadangan kecil untuk menyimpan isinya ketika daya dihapus. SRAM pada modul ini menyimpan data runtime,Jika baterai habis dan daya dipotong, data SRAM hilang.

Hal ini membuat kondisi baterai menjadi item pemeliharaan, bukan item pengaturan. Periksa pada jadwal, bukan pada kegagalan.

Kedua jenis memori bekerja sama. FROM menyediakan dasar statis. SRAM menyediakan ruang kerja dinamis. Controller membutuhkan keduanya untuk beroperasi dengan benar.

Versi Perangkat Lunak dan Kompatibilitas

Konten FROM adalah perangkat lunak.

Versi pada pengganti A20B-3900-0180 harus sesuai dengan apa mesin yang dibangun dan dikomisi pada.,konfigurasi sumbu, dan program tangga PMC sering spesifik untuk satu model mesin atau bahkan satu nomor seri.

Modul pengganti dengan versi perangkat lunak yang salah mungkin menyala tetapi tidak akan menjalankan mesin dengan benar.

Jangkauan parameter berubah antara versi.

Definisi antarmuka PMC berubah. Data servo tuning mungkin perlu diperbarui. Menginstal versi perangkat lunak yang tepat ?? atau meng-reflash modul ke versi yang benar ?? adalah bagian dari prosedur penggantian,Bukan pikiran belakangan..

Seri 30i/31i/32i Platform Konteks

Kontroler ini berada di bagian atas lini CNC FANUC. 30i menangani mesin yang paling kompleks: pusat pemesinan 5 sumbu, pusat pemutar besar dengan alat penggerak, dan sistem multi-jalur.31i dan 32i adalah versi berskala untuk sumbu yang lebih sedikit tetapi kedalaman kemampuan yang sama.

Ketiga menggunakan arsitektur hardware dasar yang sama, dan ketiga tergantung pada modul FROM sebagai dasar dari tumpukan perangkat lunak mereka.

Mesin yang berjalan pada Seri 30i/31i/32i biasanya telah diproduksi selama bertahun-tahun.

Modul FROM asli mengakumulasi jam operasi. memori flash memiliki daya tahan siklus menulis terbatas dalam prakteknya, modul FROM dalam pengontrol CNC jarang gagal dari kelelahan menulis,tapi mereka gagal dari kekuatan transients, peristiwa elektrostatik, dan kerusakan perangkat keras.

Ketika mereka melakukannya, jalur penggantian jelas: nomor bagian yang benar, dengan perangkat lunak yang benar.

FAQ

T1: CNC Seri 30i mulai berjalan tapi segera menunjukkan kesalahan perangkat lunak sistem.

Ya. Jika isi FROM rusak atau tidak bisa dibaca, CNC tidak dapat memuat perangkat lunak operasi dan akan gagal saat memulai.

Kesalahan perangkat lunak sistem saat boot, terutama yang muncul setelah peristiwa daya atau kesalahan perangkat keras, adalah indikasi kuat bahwa modul FROM terpengaruh.

Kode alarm akan membantu mempersempitnya lebih lanjut ¢ lihat manual pemeliharaan 30i untuk deskripsi kode kesalahan khusus.

T2: Setelah mengganti A20B-3900-0180, apakah parameter perlu diisi ulang?

Ya. papan pengganti dipasang tanpa parameter mesin sebelumnya. semua parameter. parameter CNC, parameter servo, parameter PMC, data kompensasi kesalahan pitch,dan data alat harus dipulihkan dari cadangan setelah instalasi.

Versi perangkat lunak pada modul baru juga harus dikonfirmasi kompatibel sebelum memuat parameter.

T3: Alarm baterai cadangan SRAM muncul tetapi mesin terus berjalan.

Ya. setelah alarm baterai rendah aktif, waktu sebelum kehilangan data terbatas. data SRAM dipertahankan selama baterai memberikan tegangan yang cukup.

Ketika turun di bawah ambang batas, semua isi SRAM hilang pada next power-down.

Mencadangkan data SRAM segera dan mengganti baterai sebelum penutupan yang dijadwalkan berikutnya.

T4: Apakah A20B-3900-0180 dapat ditukar dengan modul memori A20B-3900 lainnya?

Seri A20B-3900 mencakup berbagai kombinasi kapasitas FROM/SRAM dan versi perangkat lunak.

-0180 secara khusus adalah varian SRAM 16 MB FROM / 256 KB untuk Seri 30i/31i/32i.

Modul dengan ukuran FROM atau SRAM yang berbeda, atau versi perangkat lunak yang berbeda, tidak merupakan pengganti langsung.

Selalu konfirmasi nomor bagian dan versi perangkat lunak sebelum instalasi.

T5: Bisakah A20B-3900-0180 di-flash ulang dengan versi perangkat lunak yang berbeda?

Memperbarui modul FANUC FROM membutuhkan alat perangkat lunak FANUC dan paket perangkat lunak yang sesuai untuk model CNC target dan konfigurasi opsi.

Ini bukan prosedur lapangan yang dilakukan dengan alat generik.

Jika versi perangkat lunak yang ada tidak diketahui atau tidak kompatibel, hubungi mitra layanan yang disertifikasi FANUC dengan jenis mesin CNC, model, dan daftar opsi untuk mendapatkan paket perangkat lunak yang benar.
