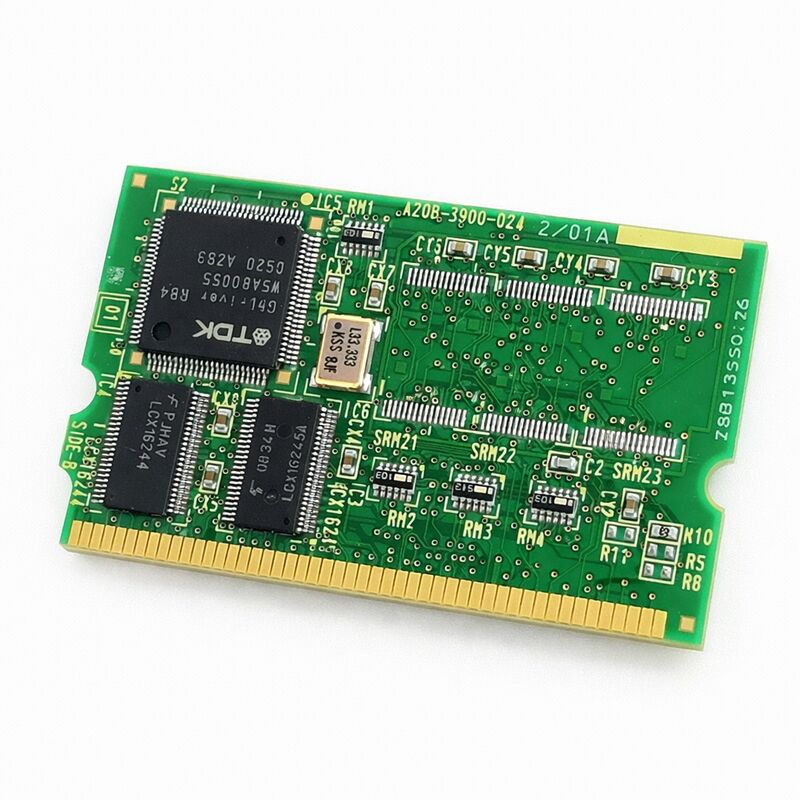

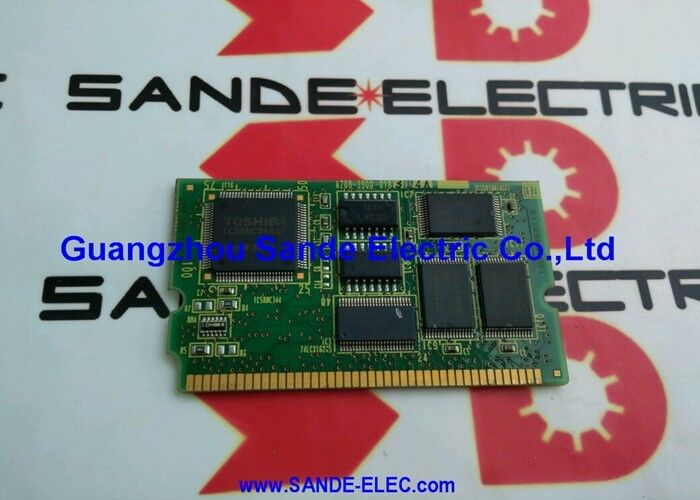

FANUC A20B-3900-0241 | Modul FROM / SRAM 128 MB DARI / 2 MB — Asli FANUC, Asal Jepang

Nomor Suku Cadang: A20B-3900-0241

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Modul Memori FROM / SRAM (PCB)

Penunjukan: Modul B2

ID FROM: E4

ID SRAM: 04

Tinjauan

A20B-3900-0241 adalah varian B2 dari modul memori FROM / SRAM 128 MB FANUC — pasangannya dari B1 (A20B-3900-0240), dengan alokasi SRAM digandakan dari 1 MB menjadi 2 MB.

Modul ini dikonfirmasi untuk digunakan dalam sistem CNC FANUC 0i-D, di antaranya, dan berfungsi sama seperti modul lainnya dalam seri A20B-3900: menyediakan memori non-volatil dan memori volatil yang didukung baterai yang dibutuhkan pengontrol untuk menyimpan data perangkat lunak dan runtime-nya.

128 MB Flash ROM mendukung konfigurasi CNC FANUC yang terisi penuh.

Perangkat lunak sistem, perangkat lunak servo, program tangga PMC, paket opsi, dan perangkat lunak yang ditentukan pengguna semuanya berada di FROM.

FROM pada A20B-3900-0241 menyimpan semua ini di seluruh siklus daya tanpa memerlukan baterai — Flash ROM secara inheren non-volatil.

Pengontrol membaca FROM saat dinyalakan dan memuat isinya ke dalam memori kerja. ID FROM E4 dan ID SRAM 04 mengidentifikasi konfigurasi memori modul ini dalam sistem diagnostik dan konfigurasi FANUC.

Tambahan 1 MB SRAM dibandingkan dengan varian B1 mengakomodasi aplikasi dengan set parameter yang lebih besar, persyaratan penyimpanan program yang diperluas, atau penggunaan fungsi manajemen data opsional FANUC yang lebih berat.

Pada sistem di mana B2 dipasang dari pabrik, menggantinya dengan B1 dapat mengakibatkan SRAM yang tidak mencukupi untuk set opsi yang dikonfigurasi.

Spesifikasi Utama

Apa yang Dilakukan FROM dan SRAM Masing-masing

Flash ROM tidak memerlukan baterai. Data yang disimpannya tetap ada terlepas dari keadaan daya. Itu adalah tempat yang tepat untuk apa pun yang seharusnya tidak berubah selama operasi normal: kernel CNC, perangkat lunak kontrol servo, runtime tangga PMC, dan perangkat lunak opsi spesifik aplikasi. Tidak ada dari ini yang berubah dari siklus ke siklus.

Mereka dimuat sekali saat dinyalakan dan berjalan dari RAM hingga siklus daya berikutnya.

SRAM berbeda. Ini volatil — ia melupakan isinya ketika daya diputus, kecuali baterai cadangan menjaganya tetap hidup.

SRAM menyimpan data yang berubah selama operasi mesin: parameter yang ditetapkan oleh operator mesin atau teknisi servis, program pemesinan yang disimpan, data alat aktif, tabel kompensasi kesalahan pitch.

Semua ini ada di SRAM. Baterai cadangan adalah komponen pemeliharaan — ia memiliki masa pakai dan harus diganti secara berkala sebelum gagal tanpa terdeteksi.

2 MB SRAM pada modul B2 paling penting dalam sistem yang mendekati batas 1 MB.

Pengontrol yang menjalankan satu fungsi CNC dengan pustaka program kecil dan set parameter minimal mungkin tidak pernah merasakan perbedaannya.

Pengontrol yang mengelola pusat pemesinan besar dengan ratusan program tersimpan, basis data manajemen masa pakai alat yang luas, dan kelengkapan opsi akan menemukan ruang tambahan yang berharga.

Platform FANUC 0i-D

FANUC 0i-D adalah platform CNC kelas menengah yang banyak digunakan. Ia menggerakkan pusat pemesinan, pusat pembubutan, mesin EDM kawat, dan mesin gerinda dalam berbagai jumlah sumbu.

0i-D membawa peningkatan kemampuan yang signifikan dibandingkan pendahulunya — jumlah sumbu yang lebih tinggi, interpolasi nano, kinerja servo yang ditingkatkan, dan ketersediaan opsi yang lebih luas.

Pengontrol dalam generasi ini masih dalam produksi aktif secara global, dan modul FROM/SRAM mereka adalah item pemeliharaan aktif.

A20B-3900-0241 dikonfirmasi untuk instalasi 0i-D.

Pengidentifikasi ID FROM E4 dan ID SRAM 04 menghubungkan modul dengan konfigurasi memori spesifik yang digunakan platform 0i-D dalam kisaran kapasitas ini.

ID ini muncul dalam diagnostik konfigurasi pengontrol — memverifikasinya setelah instalasi mengonfirmasi bahwa pengontrol telah mengenali modul baru dengan benar.

Prosedur Pasca-Instalasi

Mengganti A20B-3900-0241 akan mengatur ulang perangkat lunak dan data pengontrol ke keadaan kosong.

Semua yang ada di modul sebelumnya — perangkat lunak sistem, parameter, program, data kompensasi — hilang. Itu harus dipulihkan dari cadangan sebelum mesin dapat berjalan.

Urutan pemulihan yang benar: muat perangkat lunak FROM terlebih dahulu, lalu parameter, lalu program dan data pengguna. Mencoba memuat parameter sebelum versi perangkat lunak yang benar diinstal dapat menghasilkan alarm ketidakcocokan perangkat lunak.

Periksa versi perangkat lunak setelah instalasi FROM dan konfirmasikan bahwa itu cocok dengan versi yang diharapkan dari cadangan sebelum memuat parameter.

Verifikasi ID FROM dan ID SRAM di layar diagnostik pengontrol setelah instalasi.

E4 dan 04 masing-masing mengonfirmasi modul yang benar dikenali.

Jika ID tidak muncul seperti yang diharapkan, selidiki penempatan modul dan kondisi konektor sebelum menyimpulkan bahwa modul tersebut rusak.

FAQ

Q1: Setelah menginstal A20B-3900-0241, pengontrol menampilkan alarm konfigurasi ROM. Apa artinya ini?

Alarm ini biasanya muncul ketika pengontrol tidak dapat membaca FROM dengan benar, atau ketika ID FROM tidak sesuai dengan konfigurasi yang diharapkan pengontrol.

Konfirmasikan modul terpasang sepenuhnya.

Jika terpasang dengan benar dan alarm tetap ada, verifikasi bahwa nomor suku cadang modul benar untuk jenis pengontrol yang terpasang.

ID FROM E4 harus muncul dalam diagnostik konfigurasi sistem pengontrol setelah modul dikenali dengan benar.

Q2: Bisakah A20B-3900-0241 menggantikan A20B-3900-0240 (B1) di mesin yang awalnya dilengkapi B1?

Umumnya ya — B2 menyediakan FROM 128 MB yang sama dengan B1, dengan SRAM tambahan.

Sistem yang awalnya dilengkapi B1 tidak akan dirugikan oleh SRAM tambahan dari B2.

Konfirmasikan dengan dokumentasi mesin bahwa model pengontrol menerima B1 dan B2.

Muat semua perangkat lunak dan parameter seperti biasa setelah penggantian.

Q3: Program tangga PMC disimpan di FROM atau SRAM?

Program tangga PMC disimpan di FROM (non-volatil). Mereka bertahan dari pemadaman listrik tanpa baterai.

Namun, parameter PMC dan beberapa variabel data PMC disimpan di SRAM (didukung baterai).

Baik FROM maupun SRAM harus dipulihkan dengan benar setelah penggantian modul agar PMC berfungsi normal.

Muat ulang tangga melalui prosedur pemulihan perangkat lunak FROM, dan pulihkan parameter PMC secara terpisah.

Q4: SRAM ditampilkan kosong setelah instalasi tetapi FROM dimuat dengan benar. Mengapa?

Modul baru atau yang baru dipasok memiliki SRAM kosong. Isi FROM dipulihkan melalui prosedur pemuatan perangkat lunak, tetapi data SRAM — parameter dan program — harus dimuat secara terpisah melalui prosedur pemulihan parameter dan program.

Ini adalah langkah normal yang diharapkan dalam penggantian modul. Kerjakan prosedur pemulihan sepenuhnya sebelum menguji fungsi mesin.

Q5: Bagaimana cara mengonfirmasi ID FROM dan ID SRAM setelah menginstal A20B-3900-0241?

Akses layar diagnostik sistem pada pengontrol FANUC — biasanya ditemukan di bawah menu Sistem / Konfigurasi.

ID FROM dan ID SRAM ditampilkan dalam ringkasan konfigurasi perangkat keras pengontrol.

Untuk A20B-3900-0241, ID FROM harus terbaca E4 dan ID SRAM harus terbaca 04. Nilai-nilai ini mengonfirmasi bahwa pengontrol telah mengidentifikasi modul yang terpasang dengan benar.
