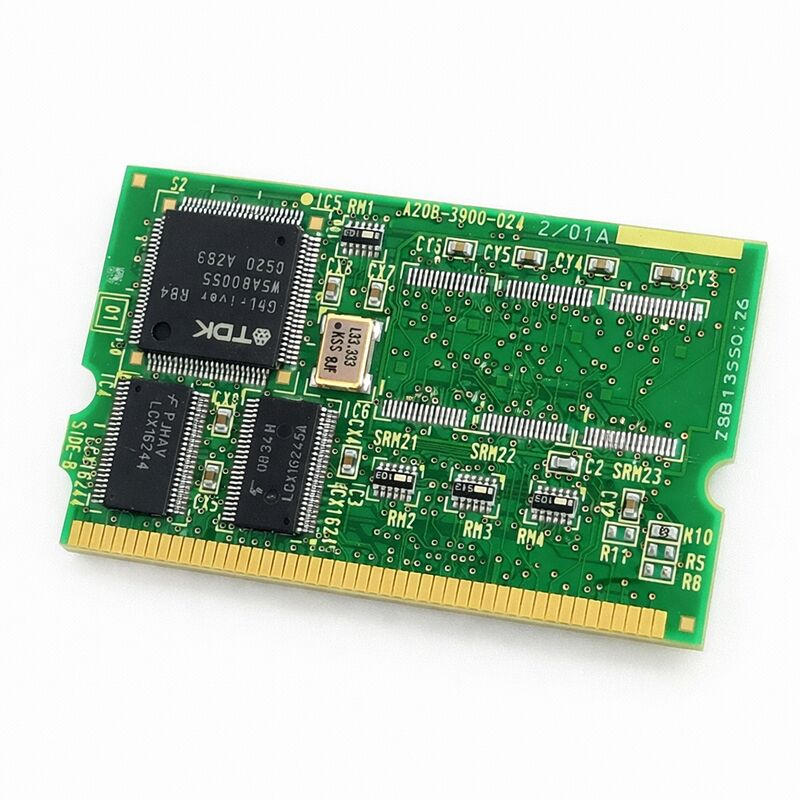

A20B-3900-0242 Papan PCB Fanuc A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242 | Modul Memori SRAM — Seri A20B-3900, Asal Jepang

Nomor Suku Cadang: A20B-3900-0242

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Modul Memori SRAM (PCB)

Seri Papan: A20B-3900

Sistem yang Kompatibel: Sistem kontrol CNC FANUC

Gambaran Umum

A20B-3900-0242 adalah modul memori SRAM dari seri A20B-3900 FANUC. SRAM — Static Random Access Memory — adalah memori volatil yang didukung baterai di inti penyimpanan data aktif setiap pengontrol CNC FANUC.

Ini menyimpan informasi yang menjadikan setiap mesin menjadi mesin tertentu: program suku cadang, tabel offset alat, pengaturan parameter, data koordinat benda kerja, dan nilai variabel makro. Data ini harus tetap ada saat daya mati. Baterai cadangan pada modul menjaga isi SRAM tetap utuh selama bertahun-tahun di antara siklus daya mesin.

Seri A20B-3900 mewakili keluarga modul memori generasi terbaru FANUC.

Modul-modul ini memberikan kapasitas yang lebih tinggi dan integrasi yang lebih baik dibandingkan arsitektur memori FANUC sebelumnya.

Varian -0242 menyediakan alokasi SRAM yang sesuai untuk platform pengontrol yang ditunjuk.

Ketika modul ini gagal — atau ketika baterai cadangannya habis dan tidak diganti — isi SRAM akan hilang saat daya mati berikutnya.

Pengontrol menyala kembali dengan memori kosong. Ini akan segera menampilkan alarm. Semua data spesifik mesin harus dipulihkan dari cadangan sebelum mesin dapat memproduksi suku cadang lagi.

Spesifikasi Utama

Apa yang Disimpan SRAM — Dan Mengapa Itu Penting

Setiap program yang dimasukkan operator tersimpan di SRAM. Setiap offset panjang dan radius alat tersimpan di SRAM. Setiap parameter CNC yang menentukan cara mesin bergerak — batas laju umpan, waktu percepatan, nilai penyetelan servo, penugasan I/O — tersimpan di SRAM.

Identitas operasional mesin sepenuhnya terkandung dalam memori ini.

Ini berbeda dengan perangkat lunak sistem. Perangkat lunak sistem tersimpan di FROM (Flash ROM) — penyimpanan terpisah yang tidak volatil yang tidak memerlukan baterai dan tidak berubah selama penggunaan mesin normal. SRAM adalah lapisan memori kerja di atas FROM.

Di sinilah data spesifik pabrik, spesifik mesin, dan spesifik pekerjaan berada.

Kehilangan SRAM tidak merusak perangkat keras CNC.

Elektroniknya baik-baik saja. Tetapi tanpa data SRAM, pengontrol tidak memiliki konfigurasi. Ia tidak mengetahui batas pergerakan mesin, pustaka alatnya, atau program mana yang harus dijalankan. Semuanya harus dimasukkan kembali atau dipulihkan dari file cadangan sebelum mesin dapat digunakan kembali.

Ini menjadikan praktik pencadangan — dan kondisi baterai cadangan — masalah pemeliharaan yang sangat penting.

Cadangan Baterai — Item Pemeliharaan Penting

SRAM pada modul ini diberi daya oleh baterai cadangan khusus saat mesin dimatikan.

Baterai adalah sumber daya yang terbatas. Ia memiliki masa pakai tipikal yang bervariasi tergantung kondisi penyimpanan tetapi umumnya mencakup beberapa tahun dalam layanan mesin normal.

Ketika tegangan baterai turun di bawah ambang batas penahanan SRAM, data akan hilang saat mesin dimatikan berikutnya.

Pengontrol FANUC mengeluarkan alarm baterai lemah sebelum baterai mencapai titik kegagalan.

Alarm tersebut adalah sinyal penggantian. Jangan abaikan, jangan abaikan tanpa mengganti baterai, dan jangan matikan mesin sebelum penggantian dilakukan. Setelah alarm muncul, jendela untuk penggantian yang aman terbuka — tetapi terbatas.

Penggantian baterai saat daya menyala adalah prosedur yang benar pada sebagian besar sistem FANUC.

Ini menjaga isi SRAM tetap aktif selama pertukaran. Verifikasi dokumentasi pemeliharaan mesin untuk prosedur yang benar sebelum memulai.

Pencadangan Data — Sebelum Pekerjaan Modul Apa Pun

Setiap pekerjaan modul memori dimulai dengan pencadangan data. Pencadangan parameter penuh, pencadangan program, pencadangan data alat, pencadangan variabel makro — setiap kategori data SRAM harus ditangkap ke kartu memori atau penyimpanan eksternal sebelum modul disentuh.

Pencadangan yang diambil lima menit sebelum penggantian modul jauh lebih berharga daripada yang diambil enam bulan lalu jika ada yang berubah.

Layar boot pengontrol FANUC menyediakan alat pencadangan.

Begitu juga fungsi BOOT yang tersedia pada sebagian besar pengontrol. Format kartu memori, mulai pencadangan, verifikasi bahwa file ada dan ukurannya bukan nol, lalu lanjutkan dengan pekerjaan modul.

FAQ

Q1: Pengontrol menampilkan alarm paritas SRAM saat dinyalakan. Apa artinya ini dan apa yang harus diperiksa terlebih dahulu?

Alarm paritas SRAM menunjukkan pengontrol mendeteksi data yang rusak di SRAM — konten yang disimpan tidak cocok dengan nilai pemeriksaan kesalahannya. Periksa terlebih dahulu tegangan baterai cadangan. Baterai yang habis adalah penyebab paling umum.

Jika baterai lemah, ganti dan pulihkan dari cadangan. Jika baterai baik, modul itu sendiri mungkin memiliki kesalahan perangkat keras dan harus diganti setelah memastikan cadangan tersedia.

Q2: Alarm baterai muncul. Seberapa mendesak ini perlu ditangani?

Tangani sebelum mesin dimatikan berikutnya yang direncanakan. Alarm muncul saat baterai masih memiliki muatan yang cukup untuk mempertahankan SRAM — tetapi margin tersebut semakin sempit seiring waktu. Jadwalkan penggantian dalam giliran kerja saat ini atau jendela pemeliharaan berikutnya paling lambat.

Jangan merencanakan pemadaman semalam tanpa terlebih dahulu mengganti baterai atau mengambil cadangan baru.

Q3: Setelah penggantian modul SRAM, mesin menampilkan alarm "PARAMETER ENABLE" dan semua parameter tampak nol. Apa yang terjadi?

Modul baru terpasang kosong. Semua data SRAM — parameter, program, offset — tidak ada. Ini diharapkan. Pulihkan set parameter penuh dari cadangan menggunakan fungsi pemulihan layar boot.

Jika tidak ada cadangan terbaru, parameter harus dimasukkan kembali secara manual dari dokumentasi mesin atau dari cetakan parameter.

Jangan pernah menjalankan mesin tanpa memverifikasi kebenaran parameter setelah penggantian modul memori.

Q4: Bisakah modul SRAM dari seri A20B-3900 dipertukarkan antar varian nomor suku cadang yang berbeda?

Varian yang berbeda dalam keluarga modul SRAM A20B-3900 membawa alokasi kapasitas yang berbeda dan mungkin dicocokkan dengan platform pengontrol yang berbeda. Pertukaran tidak dijamin antar varian akhiran.

Selalu cocokkan nomor suku cadang modul pengganti yang tepat dengan yang dilepas.

Ketidakcocokan kapasitas dapat menyebabkan pengontrol menampilkan alarm atau berperilaku tidak terduga setelah pemasangan.

Q5: Berapa lama modul A20B-3900-0242 yang dilepas dapat menyimpan datanya saat disimpan?

Tanpa sumber daya aktif, baterai modul itu sendiri mempertahankan data SRAM selama penyimpanan.

Baterai yang sehat pada modul yang disimpan menyimpan data selama bertahun-tahun. Namun, baterai terkuras selama penyimpanan seperti halnya saat digunakan — hanya lebih lambat jika suhu penyimpanan rendah.

Jika modul disimpan sebagai suku cadang yang sudah dimuat sebelumnya, periksa kondisi baterainya sebelum mengandalkannya untuk penggantian.

Modul dengan baterai yang baik dan data cadangan terbaru adalah suku cadang yang berharga; yang dengan baterai habis hanyalah perangkat keras.
