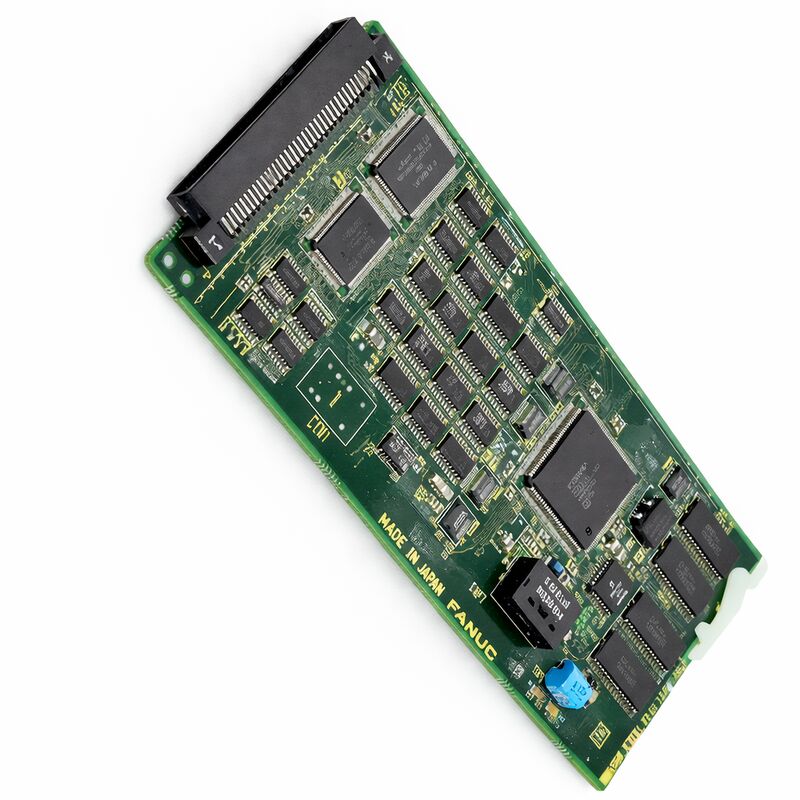

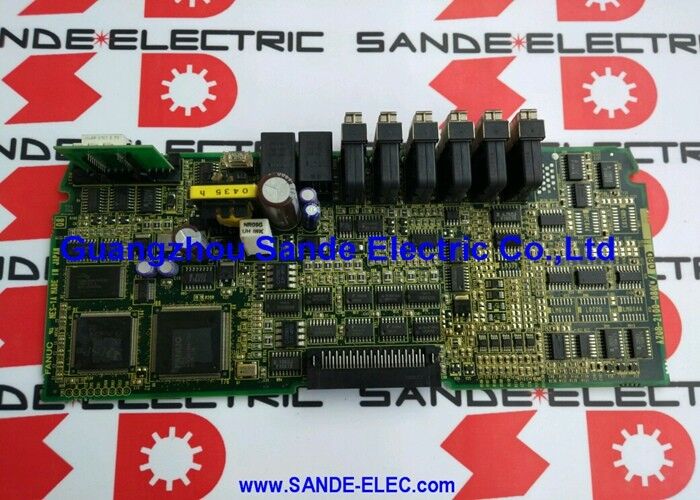

A20B-8001-0641 Papan PCB Fanuc A20B80010641 A2OB-8OOI-O64I

Perangkat lunak ini dapat digunakan untuk:

HSSB Interface PCB untuk FANUC i-Series CNC Control

Deskripsi Utama

PeraturanFANUC A20B-8001-0641adalahPCB antarmuka HSSBdigunakan pada sisi CNC dari kontrol FANUC i-Series.16i, 18i, dan 21iplatform, mount di unit dasar, dan termasukCOP7konektor optik untuk koneksi bus serial berkecepatan tinggi.

Dalam lingkungan mesin praktis,papan ini dipilih ketika CNC membutuhkan jalur komunikasi optik khusus ke komputer pribadi yang kompatibel daripada koneksi serial kecepatan rendah standar.

Dalam arsitektur perangkat keras i-Series, HSSB adalah bus serial berkecepatan tinggi yang digunakan untuk mentransfer sejumlah besar data antara CNC dan PC melalui serat optik.

Itu membuat A20B-8001-0641 papan untuk komunikasi dan integrasi sistem daripada untuk kontrol sumbu, kekuatan spindle, atau fungsi tampilan saja.

Hal ini biasanya dipasang bersama dengan perangkat keras kontrol inti seperti kartu CPU, kartu kontrol sumbu, dan modul memori dalam struktur kontrol latar belakang kuning.

Satu detail praktis penting selama perencanaan sistem: panjang kabel HSSB dapat mencapai hingga100 meterketika papan antarmuka sisi NC ini dipasangkan dengan papan sisi PC yang kompatibel tertentu.

Itu membuat papan berguna tidak hanya untuk integrasi tingkat kabinet, tetapi juga untuk instalasi di mana link optik yang bersih lebih disukai di jarak yang lebih jauh dari mesin ke PC.

Tabel Parameter

Aplikasi

PeraturanA20B-8001-0641adalah yang paling cocok untukKomunikasi PC-CNC berkecepatan tinggidalam sistem FANUC Seri i.

Ini cocok untuk mesin yang membutuhkan link optik HSSB untuk mentransfer volume data yang lebih besar, mengintegrasikan perangkat lunak pendukung berbasis PC,atau mempertahankan struktur komunikasi CNC-ke-PC yang mapan tanpa mengubah arsitektur kontrol asli.

Ini juga cocok dengandukungan retrofit,Penggantian papan pada kontrol 16i/18i/21i, danPekerjaan servis pada sistem i-Series dengan latar belakang kuningdi mana jalur HSSB asli harus dipulihkan.

Dalam hal pemeliharaan, papan ini paling berguna ketika perangkat keras CNC tetap dapat digunakan dan lapisan komunikasi membutuhkan papan antarmuka yang benar daripada perubahan kontrol yang lebih luas.

FAQ

Pertanyaan 1: Apa tujuan utama A20B-8001-0641?
Tugasnya adalah untuk menyediakanAntarmuka HSSB di sisi CNC, memungkinkan kontrol FANUC i-Series untuk bertukar data dalam jumlah besar dengan PC yang kompatibel melalui koneksi serat optik.

Q2: Apakah ini papan HSSB di sisi PC?
Tidak, model ini adalahPapan antarmuka sisi NC/sisi CNCPengaturan HSSB menggunakan papan sisi CNC dan papan antarmuka sisi PC yang terpisah, yang terhubung melalui serat optik.

T3: Kontrol FANUC mana yang biasanya dikaitkan dengannya?
Hal ini terkait denganKontrol seri i seperti 16i, 18i, dan 21i, dan dipasang di unit dasar CNC daripada di kotak komunikasi eksternal umum.

Pertanyaan 4: Mengapa konektor COP7 penting?
PeraturanCOP7konektor adalah titik koneksi optik yang digunakan oleh link HSSB. Karena papan berkomunikasi melalui serat optik,Kondisi konektor dan kompatibilitas kabel secara langsung menyangkut stabilitas komunikasi.

T5: Apa yang harus diperiksa sebelum mengganti papan ini?
Mengkonfirmasi nomor bagian yang tepat, memverifikasi bahwa mesin benar-benar menggunakan HSSB, memeriksa konektor optik dan kondisi serat, dan memeriksa bahwa dipasangkan PC-side interface board kompatibel.

Karena papan ini termasuk lapisan komunikasi, diagnosis kesalahan harus mencakup jalur HSSB penuh daripada hanya kartu CNC.
