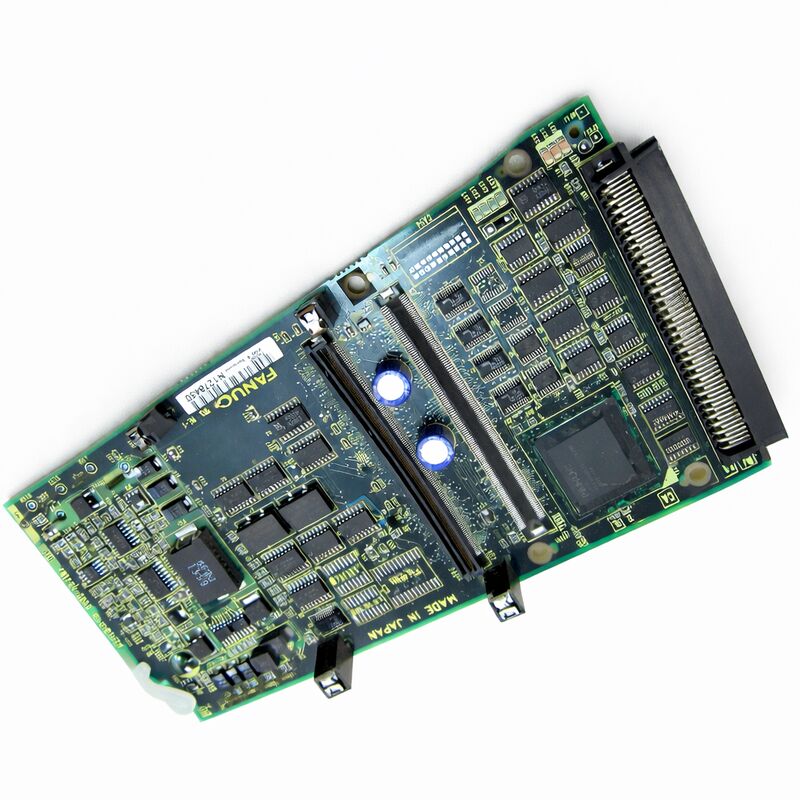

A20B-8002-0040 Papan PCB Fanuc A20B80020040 A2OB-8OO2-OO4O

FANUC A20B-8002-0040

Papan Ekspansi RISC PCB untuk Kontrol FANUC 16i / 18i / 21i

Deskripsi Utama

FANUC A20B-8002-0040 secara publik dideskripsikan sebagai RISC PCB atau RISC CPU PCB untuk kontrol FANUC Seri 16i, 18i, dan 21i.

Deskripsi publik menempatkannya pada riser PCB kontrol i-Series utama, di mana ia berfungsi sebagai modul pemrosesan tambahan daripada sebagai antarmuka sederhana atau papan panel.

Posisi papan tersebut memberikan peran yang lebih berorientasi ekspansi pada A20B-8002-0040 di dalam arsitektur CNC.

Deskripsi publik menghubungkannya dengan tugas pemrosesan yang ditingkatkan seperti kontrol multi-sumbu, manajemen multi-spindel, dan antarmuka komunikasi berkecepatan tinggi, yang membuatnya sangat relevan dalam konfigurasi kontrol i-Series yang lebih mampu.

Tabel Parameter

Aplikasi

A20B-8002-0040 paling cocok untuk arsitektur ekspansi CNC i-Series, terutama di mana kontrol menggunakan lapisan pemrosesan tambahan di luar pengaturan terintegrasi dasar.

Deskripsi publik secara khusus mengaitkan papan ini dengan fungsi multi-sumbu, multi-spindel, dan antarmuka komunikasi, sehingga cocok untuk aplikasi di mana mesin bergantung pada kemampuan pengontrol yang ditingkatkan daripada perangkat keras kontrol dasar minimal.

Untuk pembeli pemeliharaan, ini paling relevan dalam perbaikan sistem 16i/18i/21i yang diperluas, penggantian papan prosesor, dan dukungan layanan untuk mesin yang harus mempertahankan tumpukan papan i-Series aslinya.

Kerangka aplikasi praktis tersebut adalah interpretasi teknik dari peran ekspansi RISC papan yang dideskripsikan secara publik.

Panduan Penggantian

Sebelum mengganti A20B-8002-0040, teknisi harus memastikan bahwa mesin benar-benar menggunakan konfigurasi papan RISC yang dipasang pada riser ini dan bahwa kesalahan tidak terletak pada motherboard utama, antarmuka opsi, atau tumpukan konektor di sekitarnya.

Karena sumber publik mendeskripsikan papan ini sebagai modul prosesor tambahan, penggantian harus mengikuti diagnosis tumpukan papan daripada penggantian PCB umum.

Selama instalasi, pencocokan model yang tepat penting karena papan ekspansi RISC terikat pada keluarga kontrol dan peran papan tertentu.

Setelah penggantian, pemeriksaan layanan yang baik mencakup startup yang stabil, pengenalan normal oleh sistem CNC, dan pengoperasian yang tepat dari fungsi yang diperluas apa pun yang bergantung pada mesin, seperti pemrosesan sumbu atau spindel tambahan. Poin terakhir adalah kesimpulan teknik berdasarkan deskripsi fungsi publik papan tersebut.

FAQ

Q1: Untuk apa A20B-8002-0040 digunakan?
Secara publik dideskripsikan sebagai RISC PCB untuk kontrol FANUC 16i, 18i, dan 21i, digunakan sebagai papan pemrosesan tambahan dalam arsitektur i-Series.

Q2: Apakah papan ini sama dengan motherboard utama?
Tidak. Deskripsi publik menempatkannya pada riser PCB kontrol utama dan menggambarkannya sebagai modul pemrosesan tambahan.

Q3: Mengapa ini terkait dengan fungsi multi-sumbu atau multi-spindel?
Karena deskripsi papan publik secara eksplisit menghubungkannya dengan dukungan komputasi tambahan untuk kontrol multi-sumbu, manajemen multi-spindel, dan antarmuka komunikasi.

Q4: Apa yang harus diperiksa sebelum menggantinya?
Teknisi harus mengonfirmasi nomor suku cadang yang tepat, memverifikasi keluarga kontrol, memeriksa koneksi riser, dan memastikan bahwa kesalahan benar-benar menunjuk ke papan ekspansi RISC daripada papan di sebelahnya. Ini adalah panduan praktis berdasarkan peran publiknya dalam tumpukan papan.

Q5: Mengapa tidak menggunakan PCB yang terlihat serupa?
