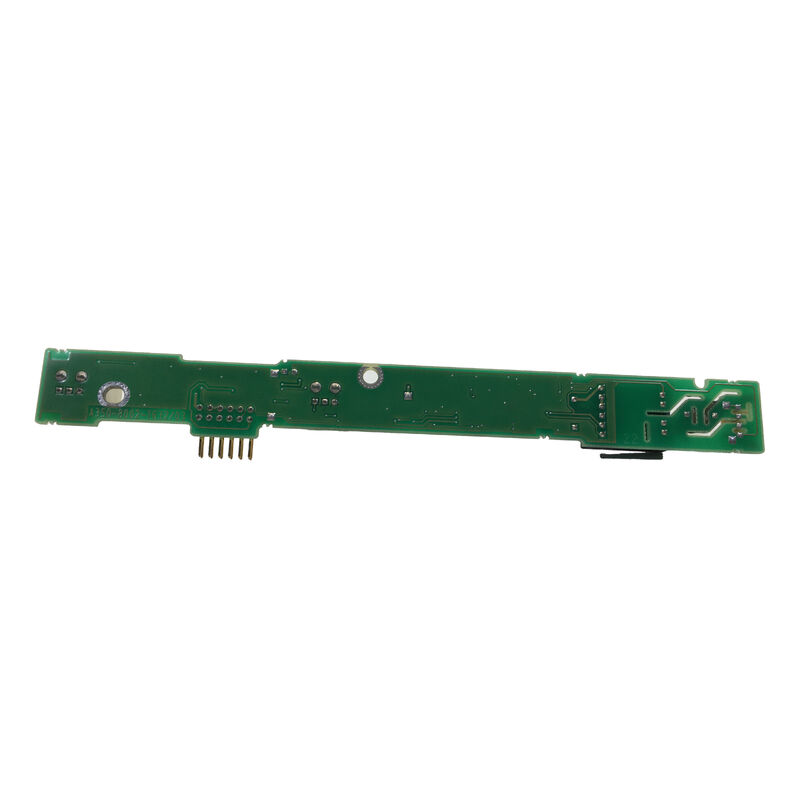

A20B-8002-0633 Papan PCB Fanuc A20B80020633 A2OB-8OO2-O633

Backlight Inverter PCB untuk 0i-C / 0i-D 8.4-Inch Color LCD Systems

Gambaran umum

PeraturanFANUC A20B-8002-0633adalahPCB inverter lampu latar belakangdigunakan di dalamSistem kontrol seri 0i, terutamakonfigurasi seri pertengahan 0i-C dan 0i-Ddengan8.4 inci layar berwarnaTugasnya adalah untuk mendukung tahap daya yang dibutuhkan oleh bagian lampu latar LCD, memungkinkan layar untuk menerangi dengan benar dan mempertahankan visibilitas yang dapat digunakan selama operasi.

Di lapangan, papan inverter backlight adalah komponen yang sangat spesifik tetapi sangat penting.

Panel LCD itu sendiri mungkin masih ada dan secara teknis utuh, namun layarnya bisa tampak gelap, redup, atau tidak dapat dibaca jika tahap inverter tidak berfungsi dengan baik.

Itu berarti mesin mungkin tampak memiliki tampilan yang gagal ketika masalah sebenarnya terletak di sirkuit listrik lampu latar dan bukan di panel atau papan kontrol utama.

Hal ini membuat A20B-8002-0633 sangat relevan untuk situasi perbaikan yang melibatkan layar redup, kondisi tampilan hitam dengan kontrol aktif di latar belakang, atau startup lampu latar yang tidak konsisten.

Untuk teknisi yang akrab dengan sistem seri 0i, papan inverter adalah titik pemeriksaan standar dalam rantai daya tampilan,terutama dalam rangkaian kontrol berbaju kuning di mana beberapa komponen yang terkait dengan layar bekerja sama dalam struktur kompak.

Snapshot Aplikasi

Sistem yang cocok

• FANUC 0i-C
• FANUC 0i-D
• Komponen pengendali dengan punggung kuning seri pertengahan

Ukuran tampilan yang terkait

• 8Sistem LCD berwarna 0,4 inci

Fungsi Dewan

• Dukungan daya inverter lampu latar
• Peran sirkuit pencahayaan LCD
• Pemulihan dan penggantian pemeliharaan layar

Mengapa Papan ini Penting dalam Pekerjaan Pelayanan

PCB inverter backlight tidak sama dengan panel LCD, dan tidak sama dengan papan kontrol layar utama.

Ini berada dalam peran listrik yang lebih terfokus: memberi daya pada sisi pencahayaan sistem layar.

Dalam praktik pemeliharaan, perbedaan ini penting karena mengganti komponen tampilan yang salah membuang-buang waktu dan tidak menyelesaikan kesalahan.

Oleh karena itu A20B-8002-0633 paling baik didekati sebagai bagian layanan khusus untuk memulihkan kecerahan dan keterbacaan layar dalam konfigurasi seri 0i yang benar.

FAQ

Pertanyaan 1: Apa yang sebenarnya dilakukan A20B-8002-0633 di dalam kontrol?
Papan ini bekerja sebagai backlight inverter PCB, yang berarti mendukung konversi daya yang diperlukan untuk sistem backlight LCD.Hal ini membantu layar menyala sehingga operator dapat dengan jelas melihat antarmuka CNC.

Jika bagian inverter gagal, layar mungkin tampak hitam atau sangat redup bahkan ketika kontrol itu sendiri masih berjalan.

T2: Bagaimana papan inverter berbeda dari panel LCD itu sendiri?
Panel LCD adalah permukaan tampilan visual, sementara papan inverter mendukung fungsi pencahayaan yang membuat panel dapat dibaca.

Inverter yang gagal dapat membuat LCD yang sehat tampak mati, itulah sebabnya teknisi berpengalaman memisahkan masalah tampilan menjadi kesalahan panel, kesalahan inverter, kesalahan kabel,dan kesalahan papan utama daripada memperlakukan setiap layar gelap sebagai LCD buruk.

T3: Gejala apa yang biasanya menunjukkan kegagalan papan inverter?
Gejala umum termasuk layar yang sangat gelap, layar yang berkedip sebentar saat memulai dan kemudian menjadi redup, pencahayaan yang tidak konsisten,atau tampilan yang menjadi tidak dapat dibaca sementara kontrol tampaknya aktif.

Dalam diagnosis lapangan, teknisi sering mengkonfirmasi apakah mesin masih berjalan di latar belakang sebelum memutuskan masalah tampilan terkait dengan lampu latar.

T4: Mengapa pencocokan model yang tepat penting untuk papan inverter lampu latar?
Karena papan inverter terikat dengan ukuran layar tertentu, konfigurasi panel, dan keluarga kontrol.

Sebuah papan yang mirip secara visual mungkin tidak sesuai secara listrik untuk sistem LCD target.tapi juga untuk perilaku pencahayaan yang stabil dan keandalan jangka panjang.

T5: Apa yang harus diperiksa insinyur sebelum mengganti PCB inverter ini?
Mereka harus memeriksa kondisi panel LCD, sabuk, konektor, dan perangkat keras layar di sekitarnya,dan memverifikasi bahwa masalah tidak disebabkan oleh masalah daya hulu atau kerusakan di kabinet kontrol.

Ini juga merupakan praktik yang baik untuk mencari tanda-tanda tekanan panas atau penuaan di area tampilan, karena kesalahan tahap inverter sering dikaitkan dengan jam kerja yang panjang dan kondisi termal.
