A20B-8100-0137 Papan PCB Fanuc A20B81000137 A2OB-8IOO-OI37

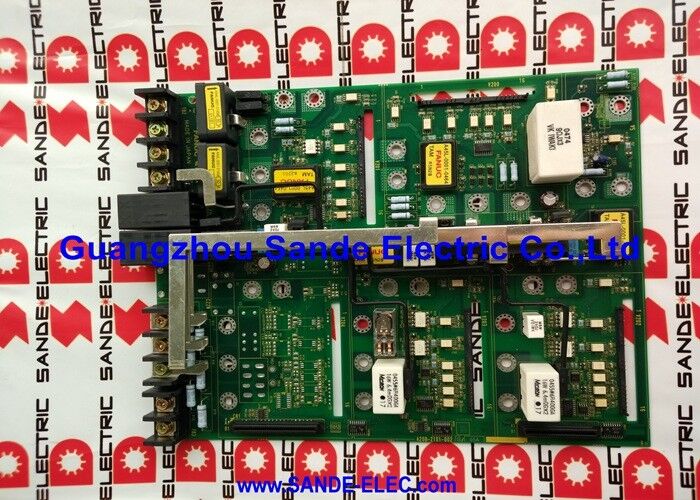

FANUC A20B-8100-0137

21i-A LCD-Mounted Arsitektur

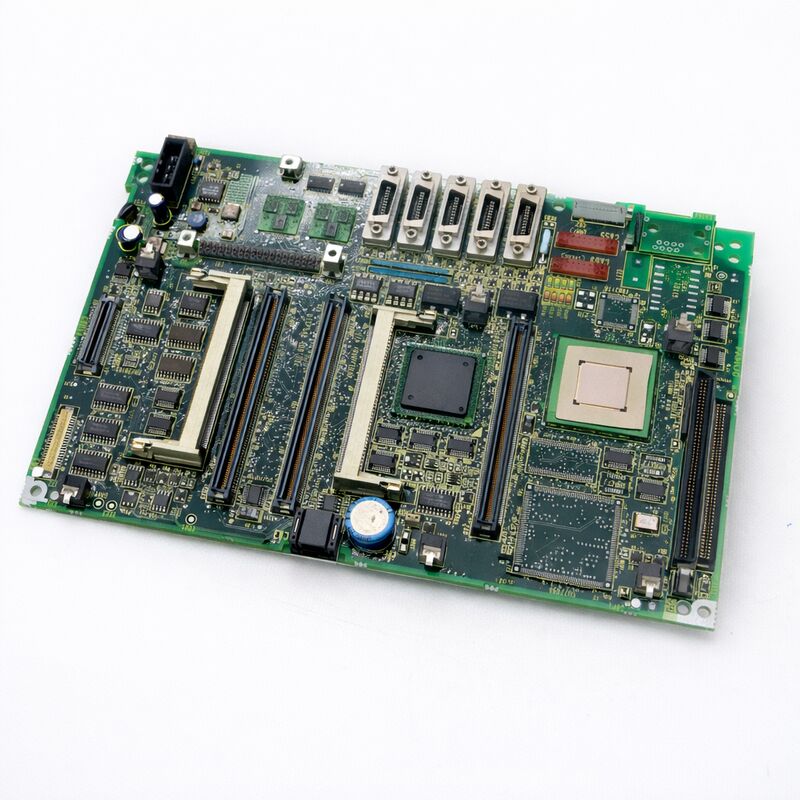

A20B-8100-0137 adalah PCB utama untuk FANUC Seri 21i-A dalam konfigurasi yang dipasang di LCD. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsKedua konfigurasi berbagi platform CNC 21i-A yang sama tetapi berbeda dalam kemasan fisik.

PCB utama yang dipasang di LCD ini menangani semua fungsi CNC inti 21i-A: pelaksanaan perangkat lunak CNC, pelaksanaan tangga PMC, manajemen I / O, pemrosesan antarmuka operator,dan koordinasi modul fungsional unit kontrolPCB utama yang gagal menyebabkan kegagalan sistem kontrol lengkap.

Spesifikasi Utama

PMC-SA1 Opsi PMC Kompak untuk Papan ini

Versi PMC yang tertanam dalam papan ini adalah PMC-SA1: 5 μs / langkah pelaksanaan instruksi dan maksimum 5.000 langkah tangga.yang memberikan kecepatan pelaksanaan yang lebih tinggi dan kapasitas tangga yang lebih besar.

Untuk mesin 21i-A yang dilengkapi dengan PMC-SA1 dari build asli, A20B-8100-0137 adalah pengganti yang mirip dengan yang sama yang melestarikan konfigurasi PMC asli.Mengganti dengan papan yang membawa PMC-SA5 secara teknis meningkatkan kemampuan tetapi mengubah lingkungan PMC jika tangga mesin yang dipasang ditulis dan disetel untuk perilaku SA1, memperkenalkan SA5 tanpa review bukanlah drop-in sederhana.

Batas tangga 5.000 langkah mengakomodasi logika otomatisasi khas untuk alat mesin kecil hingga menengah: urutan perubahan alat, logika interlock keamanan, respons panel operator,dan manajemen modus mesin nyaman sesuai dalam kapasitas ini untuk aplikasi pusat pemesinan langsung dan mesin bubut.

Tidak dapat ditukarkan dengan SA5 atau PCB utama mandiri

Tiga titik pemeriksaan kompatibilitas sebelum memesan:

1. Versi PMC:A20B-8100-0137 = PMC-SA1. Konfirmasi versi PMC papan yang dipasang sebelum sumber.
2. Gaya pemasangan:Papan yang dipasang pada LCD tidak bergantian dengan PCB utama yang berdiri sendiri (rak terpisah) bahkan dalam keluarga 21i-A yang sama.
3. Seri CNC:Generasi 16i-A/18i-A dan 21i-B menggunakan nomor bagian PCB utama yang berbeda.

FAQ

T1: Apa perbedaan antara PMC-SA1 dan PMC-SA5?

Keduanya adalah versi PMC tertanam dalam keluarga PCB utama 21i-A. PMC-SA1 (papan ini) menyediakan kecepatan instruksi 5 μs / langkah dengan kapasitas tangga maksimum 5.000 langkah.PMC-SA5 menyediakan pelaksanaan instruksi yang lebih cepat dan kapasitas tangga yang lebih besarMereka tidak dapat ditukar tanpa memverifikasi bahwa program tangga mesin yang dipasang kompatibel dengan lingkungan SA5.

T2: Apa itu PCB utama yang dipasang LCD, dan bagaimana perbedaannya dengan papan mandiri?

Dalam desain yang dipasang pada LCD, PCB utama CNC terintegrasi ke bagian belakang unit panel LCD/operatorPCB utama berada di kabinet rak kontrol terpisah. Keduanya menggunakan platform CNC 21i-A yang sama tetapi perangkat keras fisik yang berbeda.

T3: Apakah mengganti A20B-8100-0137 memerlukan cadangan data CNC?

Ya. backup semua data CNC ¢ parameter, tangga PMC, data alat, program ¢ sebelum menghapus papan asli. parameter CNC berada di modul memori SRAM, bukan di PCB utama itu sendiri,tapi cadangan lengkap melindungi dari kehilangan data selama prosedur penggantianPapan pengganti datang dengan standar pabrik.

T4: Apa yang harus diperiksa sebelum menyimpulkan PCB utama gagal?

Periksa tegangan catu daya kontrol ∙ daya yang gagal menghasilkan gejala yang sama.Periksa kondisi LED diagnostik tahap boot terhadap manual pemeliharaan 21i-A untuk mengidentifikasi tahap kesalahan tertentuSebuah boot yang berhenti pada tahap inisialisasi layar dan menunjukkan tidak ada LED maju mungkin menunjukkan masalah pasokan listrik sebelum PCB utama.

T5: Apakah A20B-8100-0137 kompatibel dengan 21i-B atau 16i-A?

No. A20B-8100-0137 khusus untuk konfigurasi LCD 21i-A. 21i-B, 16i-A, dan 18i-A menggunakan seri PCB utama yang berbeda.21i-B menggunakan penomoran papan yang berbeda bahkan dalam keluarga A20B-8100 yang sama. Konfirmasi CNC yang dipasang adalah Seri 21i-A dan bahwa PCB utama yang ada adalah A20B-8100-0137 sebelum memesan.
