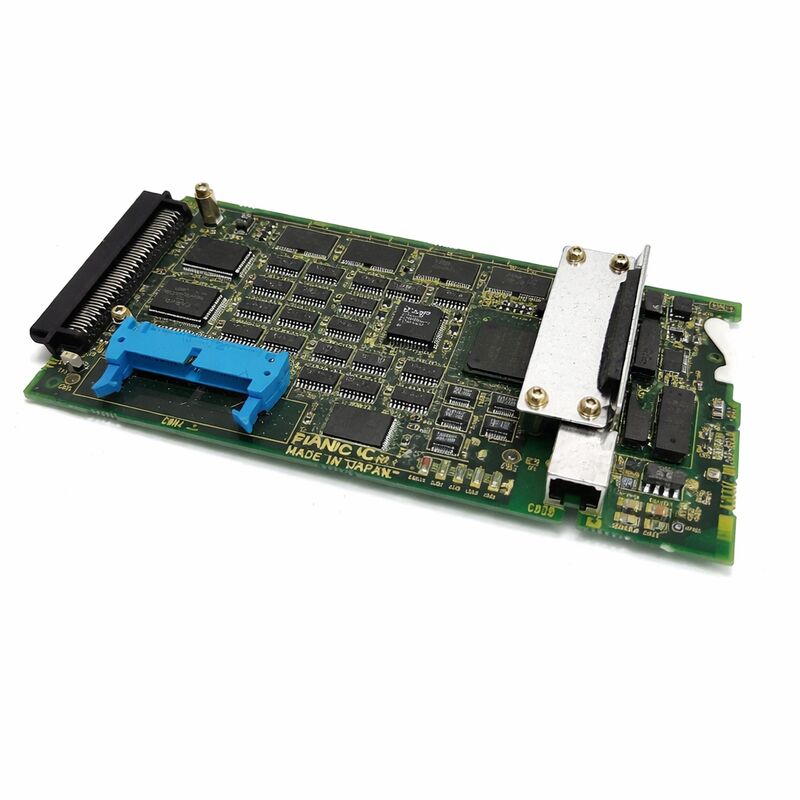

FANUC A20B-8100-0271∙ Server Data Ethernet + ATA Storage Option PCB Series 15i / 16i / 18i / 21i / 0i CNC

Apa yang Ditambahkan Papan ini ke CNC

A20B-8100-0271 adalah pilihan PCB server data untuk pengontrol CNC seri i FANUC.penyimpanan program NC lokal berkapasitas tinggi pada kartu flash ATA, dan konektivitas Ethernet ke pabrik LAN untuk manajemen program DNC.

Tanpa papan ini, CNC seri i menyimpan program NC di memori utama FROM / SRAM kapasitas diukur dalam kilobyte hingga beberapa ratus kilobyte.program disimpan pada kartu flash ATA di mana kapasitas diukur dalam megabyte untuk gigabyteBagian-bagian kompleks dengan langkah-langkah interpolasi halus, kontur multi-permukaan, atau set subroutine besar dapat disimpan secara lokal di mesin sepenuhnya, siap untuk berjalan segera.

Antarmuka Ethernet menghubungkan server data ke LAN pabrik melalui protokol server data FANUC yang kompatibel dengan FTP.atau stasiun kerja teknik dapat mengunggah dan men-download program melalui jaringan tanpa media fisik atau koneksi kabel serial RS-232CKarena program berjalan dari penyimpanan flash lokal daripada streaming dari jaringan, gangguan jaringan selama pemotongan tidak memiliki efek pada operasi mesin.

Spesifikasi Utama

ATA Adapter dan Pembatasan Slot Instalasi

Adaptor kartu flash ATA terhubung ke konektor CNH6 pada papan dan harus dilampirkan sebelum papan dipasang. Tidak dapat diakses setelah papan berada di slot.Unit yang direnovasi di pasar sekunder biasanya disediakan tanpa adaptor ATA; ini harus diperoleh secara terpisah jika tidak termasuk.

Papan tidak dapat dipasang di posisi slot pilihan tertentu karena persyaratan ruang kosong fisik adaptor ATA:

• Tidak dapat menempati slot terdekat dengan LCD
• Tidak dapat menempati slot tengah dari unit 3-slot
• Tidak dapat menempati slot terjauh dari LCD dalam unit 4-slot

Konfirmasi posisi slot yang tersedia sebelum memesan.

Data Server Fungsi vs Embedded Ethernet

Beberapa pengendali 16i-B/18i-B memiliki Ethernet tertanam pada papan utama yang memungkinkan komunikasi FOCAS2/Ethernet untuk pemantauan mesin dan streaming program DNC.Ini tidak sama dengan fungsi server data. Embedded Ethernet saja tidak menyediakan penyimpanan lokal kartu ATA atau protokol FTP server data.Sebuah mesin dengan Ethernet tertanam masih dapat mendapatkan manfaat dari A20B-8100-0271 jika penyimpanan program lokal yang besar diperlukan atau jika operasi bebas streaming adalah persyaratan.

Fungsi server data juga membutuhkan perangkat lunak opsi FANUC yang sesuai untuk diaktifkan di CNC dari.layar server data dan fungsi tidak akan muncul di antarmuka operator CNC bahkan dengan papan dipasang.

FAQ

T1: Apakah fungsi server data memerlukan opsi perangkat lunak untuk diaktifkan?

Ya, fungsi server data membutuhkan perangkat lunak pilihan yang sesuai untuk diaktifkan di CNC dari.layar server data dan fungsi tidak akan muncul di antarmuka operator CNC bahkan dengan papan secara fisik dipasang. Periksa layar status opsi sistem untuk mengkonfirmasi opsi server data ada sebelum memesan perangkat keras pengganti.

Pertanyaan 2: Adaptor ATA hilang dari papan yang diperbarui. Di mana ia terhubung?

Adaptor kartu flash ATA terhubung ke konektor CNH6 pada papan A20B-8100-0271.Ini harus dipasangkan ke CNH6 sebelum papan dipasang di slot pilihan . Sumber adaptor ATA yang benar secara terpisah dan menghubungkannya ke papan sebelum instalasi.

T3: Apa yang terjadi jika papan dipasang di posisi slot terbatas?

Adaptor kartu ATA memiliki persyaratan ruang kosong fisik yang bertentangan dengan perakitan LCD atau papan yang berdekatan di posisi slot tertentu.Menginstal di slot terbatas mencegah pengontrol dari menutup dengan benar atau mencegah adaptor ATA dari tempat duduk. Konfirmasi posisi slot yang diizinkan tersedia di pengontrol tertentu sebelum instalasi.

T4: Dapatkah A20B-8100-0271 digunakan dalam pengontrol Seri 30i atau 31i?

No. A20B-8100-0271 adalah untuk generasi 15i/16i/18i/21i/0i seri i. Seri 30i/31i/32i menggunakan arsitektur perangkat keras yang berbeda dan format papan opsi yang berbeda.Kontroler tersebut menggunakan papan pilihan seri A20B-8101 untuk fungsi Ethernet dan server data.

T5: Kapasitas kartu flash ATA apa yang kompatibel?

Kartu flash ATA standar dalam kisaran kapasitas yang ditentukan oleh versi perangkat lunak server data FANUC yang terinstal.Kapasitas yang didukung biasanya dalam kisaran 32MB hingga 1GB tergantung pada rilis perangkat lunakManual Operator Server Data FANUC menentukan jenis kartu yang didukung dan batas kapasitas untuk setiap versi perangkat lunak.
