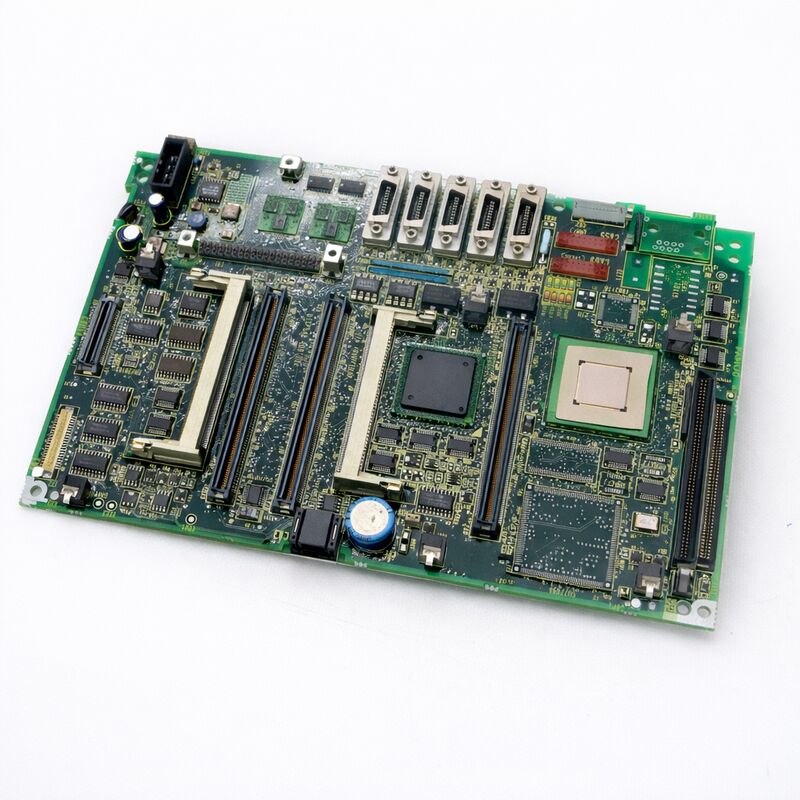

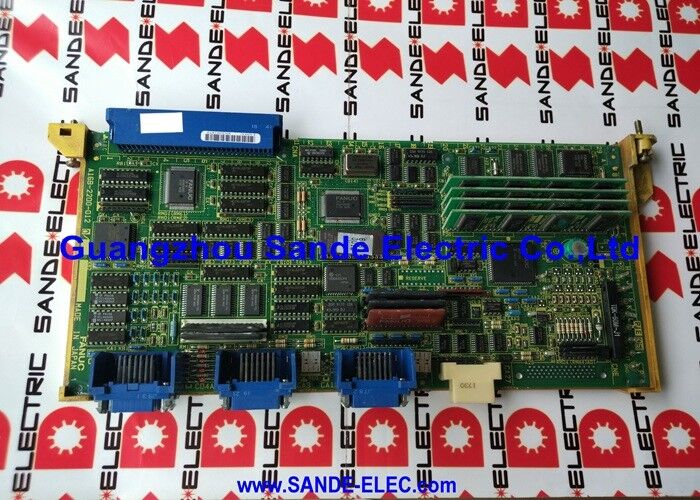

A20B-8100-0620 Papan PCB Fanuc A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620∙ LCD Control PCB ∙ CNC Operator Panel Display Control Board, Seri A20B-8100, Asal Jepang

Nomor Bagian:A20B-8100-0620

Produsen:FANUC Corporation (Jepang)

Kategori produk:PCB LCD Control Board (Sirkuit Tampilan Panel Operator)

Seri:A20B-8100

Gambaran umum

PeraturanFANUC A20B-8100-0620adalah papan sirkuit cetak kontrol LCD dari seri FANUC A20B-8100.

It sits within the CNC operator panel assembly and handles the display control circuitry for the LCD unit — the board responsible for translating the CNC's video output signals into the correct drive signals that the LCD panel requires to produce a stable, gambar yang akurat.

Panel operator adalah di mana mekanik dan alat mesin bertemu. semua yang dibutuhkan CNC untuk berkomunikasi posisi sumbu, kecepatan spindle, status program, pesan alarm,nilai parameter akan disampaikan melalui tampilanPapan kontrol LCD yang rusak memutus hubungan visual ini sepenuhnya.

CNC terus berjalan secara internal, tetapi operator kehilangan semua umpan balik. pada mesin yang berjalan ini adalah penghentian produksi; pada mesin yang sedang diatur, itu membuat operasi yang berarti tidak mungkin.

A20B-8100-0620 termasuk dalam seri A20B-8100 FANUC, sebuah keluarga PCB kontrol yang luas yang mencakup papan utama, papan pilihan, dan elektronik panel operator untuk seri i dan generasi CNC terkait.Di dalam keluarga ini, papan kontrol LCD adalah lapisan antarmuka antara output grafis CNC dan panel tampilan fisik ¢ bukan motherboard CNC utama itu sendiri,tapi papan khusus di operator panel perumahan yang mengelola rantai sinyal tampilan.

Spesifikasi Utama

Fungsi papan kontrol LCD di panel operator

Panel operator CNC FANUC lebih dari sekedar sebuah ruangan dengan layar dan tombol.Papan CNC utama (dalam sistem LCD terintegrasi) atau antarmuka tampilan (dalam sistem mandiri) menghasilkan sinyal video.

Sinyal-sinyal itu pergi ke papan kontrol LCD yang melakukan beberapa tugas penting:

Konversi sinyal dan waktu.Panel LCD membutuhkan sinyal drive digital khusus dengan waktu yang tepat.

Papan kontrol mengkonversi format sinyal video yang masuk ke format waktu horizontal dan vertikal dan format data piksel yang dibutuhkan IC driver panel LCD.

Kontrol penggerak lampu belakang.Panel LCD membutuhkan lampu latar untuk menerangi lapisan kristal cair dari belakang.

Panel FANUC sebelumnya menggunakan lampu latar CCFL (lampu fluoresen katode dingin) yang digerakkan oleh tahap inverter; panel kemudian menggunakan lampu latar LED.

Papan kontrol LCD berisi atau berinteraksi dengan sirkuit drive lampu latar yang mengatur kecerahan dan mengontrol lampu latar diaktifkan/dionaktifkan.

Tampilkan manajemen daya.Papan kontrol mengelola urutan daya untuk panel tampilan itu sendiri mengendalikan ketika panel daya diterapkan relatif terhadap input sinyal,yang mencegah kerusakan panel LCD dari transisi daya-on.

Integritas sinyal.Dalam lingkungan industri mesin alat ¥ dengan servo drive switching, coolant pump cycling, dan motor start ¥ suara listrik adalah tantangan konstan.

Papan kontrol LCD mempertahankan integritas sinyal melalui penyaringan dan penyangga untuk menjaga citra tampilan tetap stabil meskipun lingkungan yang bising secara listrik.

Gejala kegagalan papan kontrol LCD

Masalah papan kontrol LCD biasanya terlihat secara visual tetapi bisa secara bertahap:

Layar kosong penuhdengan daya yang diterapkan dan tidak ada titik lampu latar yang terlihat ke papan atau sumber lampu latar.Uji apakah CNC berjalan normal dalam hal lain (periksa melalui RS-232C atau mendengarkan untuk suara operasi normal) sebelum mengganti papan.

Gambar hadir tetapi dicuci atau warna yang salahmenunjukkan rantai sinyal tampilan bekerja tetapi kontras atau sirkuit kontrol warna pada papan sebagian gagal.

Tampilkan berkedip secara intermitendan kemudian stabil biasanya menunjukkan komponen yang gagal di papan kontrol sering terkait dengan penuaan kapasitor atau pasokan lampu latar yang marginal.

Layar membeku sementara CNC terus berjalan(diverifikasi oleh mesin yang terus merespon input) menunjukkan kegagalan papan kontrol tampilan daripada kegagalan papan utama.

FAQ

T1: Tampilan benar-benar kosong tetapi CNC tampaknya berjalan. Bagaimana papan kontrol LCD dapat dikonfirmasi sebagai kesalahan?

Pertama-tama periksa apakah CNC beroperasi meskipun layar kosong ¢ coba koneksi RS-232C atau perhatikan apakah mesin menerima input MDI dengan suara.

Jika CNC berjalan dengan normal, kesalahan berada di rantai tampilan bukan papan utama.

Mengukur apakah daya DC mencapai papan kontrol LCD melalui konektornya. Jika daya hadir tetapi layar tetap kosong, papan itu sendiri atau pasokan lampu latar adalah titik berikutnya untuk memeriksa.

Sebuah papan cadangan yang dikenal baik yang diganti sementara mengkonfirmasi atau mengesampingkan A20B-8100-0620.

T2: Bisakah panel LCD diganti secara terpisah dari papan kontrol A20B-8100-0620?

Panel LCD dan papan kontrolnya merupakan komponen yang sangat cocok dalam perakitan panel operator FANUC.

FANUC menjual mereka sebagai pasangan yang cocok melalui program suku cadang.umumnya disarankan untuk mengganti papan kontrol dan panel bersama-sama kecuali yakin kompatibilitas yang cocok.

Jika hanya panel LCD yang rusak secara fisik (layar retak, piksel mati) sementara panel kontrol diuji dengan baik, panel pengganti yang cocok dari generasi perakitan panel operator yang sama diperlukan.

T3: Setelah mengganti A20B-8100-0620, gambar muncul tetapi memiliki warna atau kontras yang salah. Apa yang harus disesuaikan?

Beberapa papan kontrol LCD FANUC memiliki penyesuaian kecerahan dan kontras yang dapat diakses melalui pot trim di papan atau melalui pengaturan parameter CNC.

Setelah penggantian papan, periksa apakah parameter CNC yang relevan untuk kecerahan layar diatur dengan benar.

Jika gambar tetap tidak benar setelah pemeriksaan parameter, papan pengganti mungkin memerlukan konfigurasi awal menggunakan prosedur pengaturan tampilan FANUC.

Periksa juga apakah revisi papan pengganti kompatibel dengan panel LCD tertentu yang dipasang.

T4: Tampilan bekerja ketika dingin tetapi gagal setelah mesin berjalan selama 30 menit. Apakah ini gejala dari kegagalan papan kontrol LCD?

Kegagalan termal adalah gejala klasik dari penuaan kondensator elektrolitik pada papan kontrol.

Kondensator yang diuji dapat diterima pada suhu kamar mungkin gagal pada suhu operasi.

Gejala ini adalah indikator kuat dari papan kontrol yang membutuhkan penggantian daripada perbaikan,karena kondensator yang rusak pada papan yang padat penduduknya bisa sulit diisolasi tanpa peralatan khususPenggantian papan adalah solusi praktis.

T5: Apakah cadangan data SRAM diperlukan sebelum mengganti A20B-8100-0620?

Tidak. Papan kontrol LCD adalah sirkuit tampilan murni, tidak menyimpan parameter mesin, program, atau data konfigurasi. Data SRAM disimpan pada modul memori papan utama CNC.

Mengganti A20B-8100-0620 tidak berisiko kehilangan data. Cukup matikan, ganti papan, sambungkan kembali semua kabel dengan hati-hati, dan hidupkan secara normal.
