A20B-8100-0661 Papan PCB Fanuc A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661 | Papan CPU Utama Seri 18i-B — Untuk Pengontrol CNC 18i-MB / 18i-TB, Seri A20B-8100, Terpasang di LCD, Asal Jepang

Nomor Suku Cadang: A20B-8100-0661

Produsen: FANUC Corporation (Jepang)

Kategori Produk: PCB — Papan CPU Utama (Papan Induk Kontrol CNC)

Seri: A20B-8100 — Keluarga papan utama FANUC 16i-B / 18i-B / 21i-B

Tinjauan

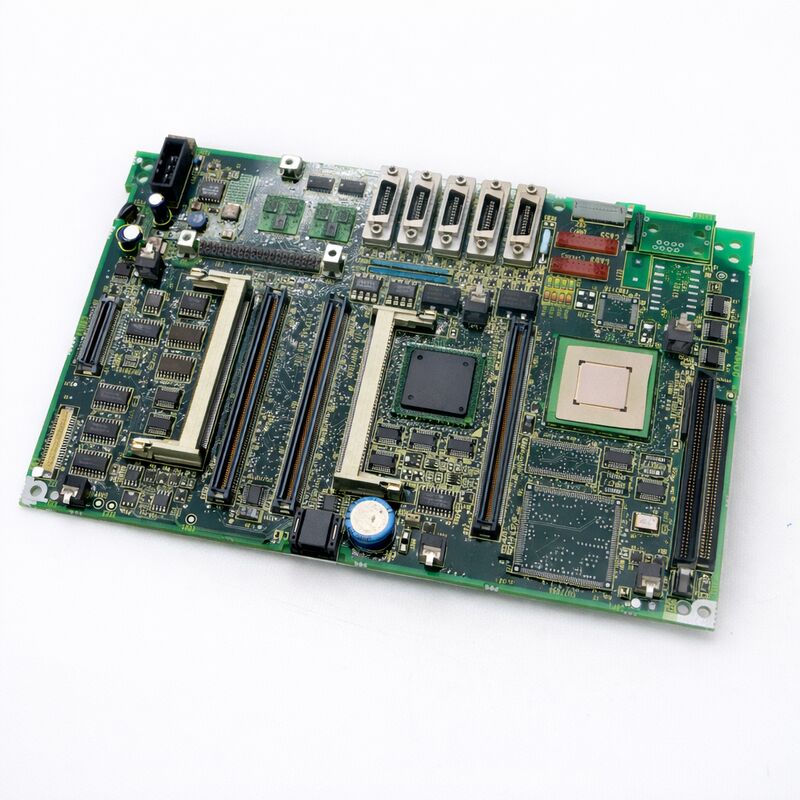

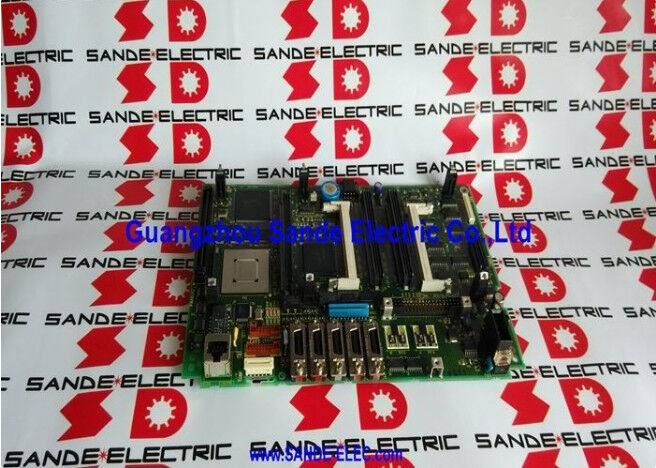

Papan FANUC A20B-8100-0661 adalah papan CPU utama untuk pengontrol CNC FANUC Seri 18i-B. Baik mesin tersebut adalah 18i-MB (pusat permesinan), 18i-TB (bubut), atau varian 18i-B lainnya, ini adalah papan di pusat sistem kontrol — komponen perangkat keras yang paling penting dalam pengontrol 18i-B.

18i-B berada di tengah hierarki seri i generasi kedua FANUC.

Ini menyediakan kapasitas sumbu yang lebih banyak dan fungsi permesinan yang lebih canggih daripada 21i-B, sambil berbagi arsitektur inti yang sama — komunikasi servo digital FSSB, kontrol spindel serial, dan desain papan plug-in modular — seperti seluruh generasi 16i-B/18i-B/21i-B.

Penempatan ini menjadikan 18i-B pilihan populer untuk mesin bubut kompleks (terutama mesin multi-turret dan sub-spindel), pusat permesinan 5-sumbu, dan peralatan mesin canggih lainnya yang membutuhkan lebih dari jumlah sumbu 21i-B tetapi tidak memerlukan kemampuan penuh 16i-B.

Papan ini dipasang di bagian belakang unit LCD/MDI. Modul plug-in dipasang di bagian depannya. Sistem mesin yang dibangun di sekitar papan ini diidentifikasi dengan sebutan unit kontrol yang dimulai dengan A02B-0283-Bxxx.

Papan ini telah digunakan di berbagai basis terpasang mesin 18i-B dan tetap menjadi item pemeliharaan utama untuk generasi CNC ini.

Spesifikasi Utama

Apa yang Membedakan 18i-B dari 16i-B dan 21i-B

Tiga papan utama dalam generasi A20B-8100-066x melayani tiga penunjukan CNC yang berbeda. Memahami perbedaannya sangat penting untuk pemeliharaan:

18i-B vs 21i-B. 18i-B mendukung lebih banyak sumbu terkontrol dan fungsi permesinan yang lebih canggih daripada 21i-B.

Ini menggunakan modul CPU spesifikasi lebih tinggi (A20B-3300-03xx) dibandingkan dengan CPU berdaya lebih rendah di 21i-B.

Kedua papan utama tidak dapat dipertukarkan — mengganti papan 21i-B ke mesin 18i-B tidak didukung.

18i-B vs 16i-B. 16i-B adalah papan spesifikasi tertinggi dalam generasi ini.

18i-B dan 16i-B berbagi keluarga modul CPU yang sama (A20B-3300-03xx) dan keluarga modul DRAM yang sama (A20B-3300-0310/0311). Papan utama mereka berbeda dalam jumlah sumbu maksimum dan set fungsi yang ditentukan oleh perangkat lunak CNC masing-masing. Papan itu sendiri tidak kompatibel silang.

Modul Perakitan Sistem Kontrol 18i-B

A20B-8100-0661 menampung modul plug-in berikut:

Modul CPU (A20B-3300-03xx). Kartu prosesor kelas Pentium yang menjalankan perangkat lunak sistem 18i-B.

Peningkatan kinerja yang signifikan dari prosesor 486DX yang digunakan pada generasi model A, menyediakan daya pemrosesan yang dibutuhkan untuk interpolasi multi-sumbu yang kompleks dan fungsi permesinan berkecepatan tinggi.

Kartu servo FSSB. Modul kontrol sumbu yang mengelola komunikasi serat optik dengan semua penguat servo.

Untuk konfigurasi multi-sumbu 18i-B — mesin bubut dengan beberapa turret dan sub-spindel, pusat permesinan dengan sumbu putar — kartu FSSB menangani lebih banyak komunikasi sumbu simultan daripada yang akan dikelola oleh kartu servo 21i-B.

Kartu grafis. Menggerakkan panel LCD. Mendukung tampilan warna pada unit LCD warna 10,4 inci dan 8,4 inci yang umum dipasang pada mesin 18i-B.

Modul FROM/SRAM. Perangkat lunak sistem dan data mesin. SRAM didukung baterai — baterai cadangan harus berfungsi untuk menyimpan data selama pemadaman listrik.

Modul DRAM. Memori kerja. 18i-B mendukung konfigurasi 16MB (A20B-3300-0310) atau 32MB (A20B-3300-0311).

Modul catu daya (A20B-8100-0720). Dipasang langsung ke papan utama.

FAQ

Q1: Pengontrol 18i-B mati total — tidak ada tampilan, tidak ada kipas, tidak ada aktivitas LED. Modul PSU dipastikan berfungsi. Apakah papan utama yang rusak?

Dengan PSU yang berfungsi dan tidak ada tanda-tanda kehidupan, papan utama menjadi tersangka utama.

Sebelum menyimpulkan ini, verifikasi baterai tidak terlalu habis dan konektor daya unit LCD aman.

Jika ini dikonfirmasi dan papan masih tidak menunjukkan aktivitas, sirkuit manajemen daya utama papan utama kemungkinan telah rusak.

Diperlukan penggantian papan atau perbaikan tingkat komponen.

Q2: Bisakah A20B-8100-0661 dari satu mesin 18i-B menggantikan yang ada di mesin 18i-B yang berbeda secara langsung?

Jenis papan utama kompatibel. Namun, modul pada papan — FROM/SRAM, CPU, kartu servo, DRAM — milik mesin donor.

Setelah memindahkan papan beserta modulnya, mesin penerima akan memiliki parameter, tangga PMC, dan data donor, bukan miliknya sendiri.

Data mesin penerima harus dipulihkan dari cadangan SRAM-nya sendiri sebelum mesin dapat kembali beroperasi.

Selalu perlakukan penggantian papan utama sebagai prosedur kritis data yang memerlukan cadangan saat ini.

Q3: 18i-B menunjukkan alarm 360 (FSSB: kesalahan saat inisialisasi) pada semua sumbu saat startup, dengan penguat servo diberi daya. Apa yang harus diperiksa?

Alarm 360 pada banyak sumbu dengan penguat yang diberi daya menunjukkan kegagalan rantai FSSB. Periksa koneksi serat FSSB pada port COP10A pada kartu servo FSSB papan utama terlebih dahulu — ini adalah titik kegagalan yang paling umum.

Serat harus bersih, tidak rusak, dan terpasang sepenuhnya. Periksa serat dari tikungan tajam atau kerusakan. Periksa juga koneksi pada penguat pertama dalam rantai FSSB.

Jika keduanya dipastikan baik dan alarm tetap ada, kartu servo FSSB pada papan utama mungkin rusak — kartu tersebut dapat diganti secara independen dari papan utama.

Q4: Baterai cadangan ditemukan mati saat papan pengganti dipasang. Apakah data SRAM sudah hilang?

Data SRAM hilang selama periode mati tanpa baterai yang berfungsi, bukan pada saat penggantian. Jika baterai mati sebelum papan dimatikan untuk pemeliharaan, data SRAM mungkin sudah hilang sebelum pekerjaan penggantian dimulai.

Inilah sebabnya mengapa pencadangan SRAM ke media eksternal harus selalu dilakukan sebelum pekerjaan pemeliharaan apa pun pada CNC seri i, terlepas dari apakah baterai tampak baik. Jika data hilang, data tersebut harus dimasukkan kembali dari lembar parameter asli pembuat mesin dan file program.

Q5: Setelah mengganti A20B-8100-0661 dan memulihkan semua data, spindel tidak berfungsi dan menunjukkan alarm SP9001. Apa yang perlu diselidiki?

SP9001 adalah alarm komunikasi spindel serial — 18i-B tidak menerima komunikasi yang valid dari penguat spindel. Setelah penggantian papan utama, ini paling sering terjadi karena kabel JA7A yang longgar atau terputus antara papan utama dan penguat SPM.

Periksa konektor JA7A di kedua ujungnya. Jika koneksi aman, verifikasi parameter spindel — terutama parameter konfigurasi spindel serial — telah dipulihkan dengan benar.

Parameter spindel yang salah setelah pemulihan dapat menghasilkan alarm ini bahkan dengan koneksi fisik yang baik.
