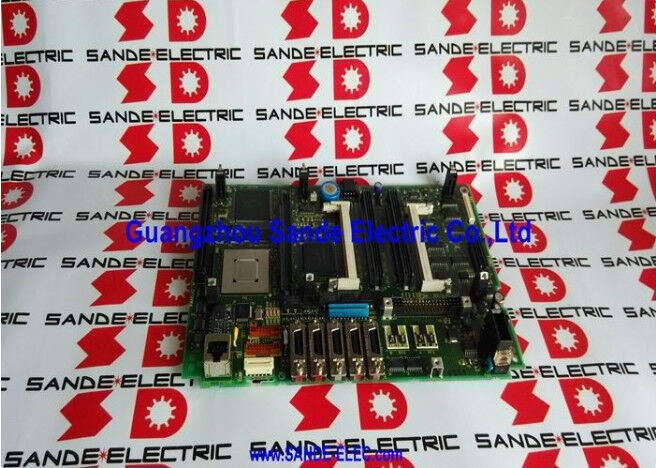

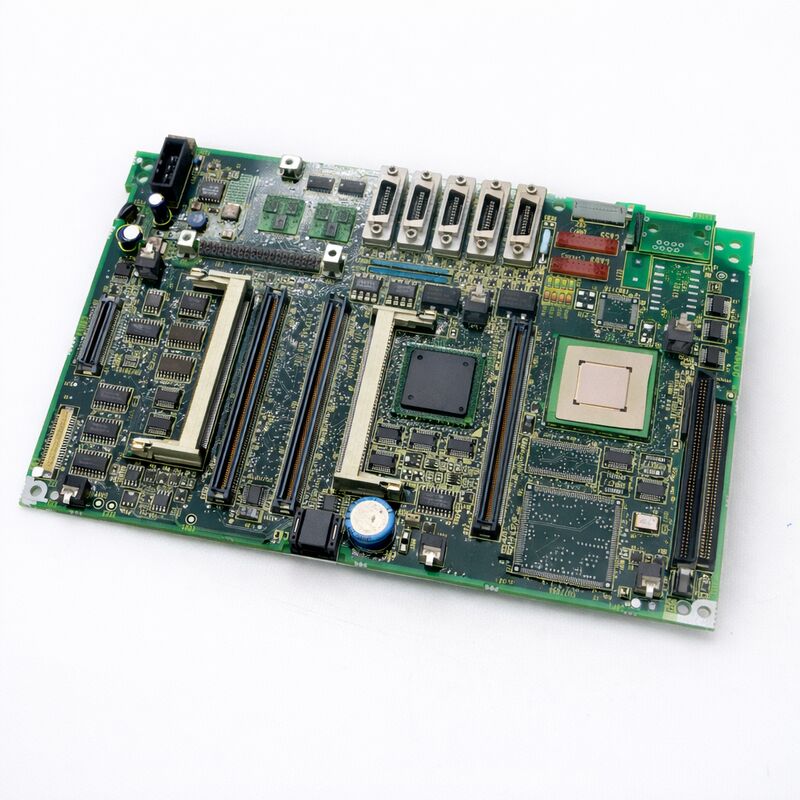

A20B-8100-0662 Papan PCB Fanuc A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662∙ Seri 21i-B Kontrol CPU Utama PCB PMC-SA1, Tanpa Ethernet, Seri A20B-8100, LCD-Mounted, Untuk 21i-MB / 21i-TB, Jepang Asal

Nomor Bagian:A20B-8100-0662

Produsen:FANUC Corporation (Jepang)

Kategori produk:PCB Main CPU Board (CNC Control Motherboard)

Seri:A20B-8100 FANUC 16i-B / 18i-B / 21i-B keluarga papan utama

Gambaran umum

PeraturanFANUC A20B-8100-0662adalah papan CPU utama untuk pengontrol CNC FANUC Seri 21i-B yang dikonfigurasi dengan PMC-SA1 dan tanpa Ethernet tertanam.

Ini adalah varian motherboard tertentu yang mendefinisikan fitur sistem 21i-B untuk konfigurasi ini: mampu,pengontrol CNC yang hemat biaya yang mencakup aplikasi mesin bubut (21i-TB) dan pusat pemesinan (21i-MB) yang cocok untuk rentang kompleksitas mesin alat menengah.

Dalam keluarga papan utama A20B-8100-066x, setiap nomor bagian sesuai dengan kombinasi spesifik dari sebutan seri CNC dan konfigurasi fitur on-board.:PMC-SA1, tanpa Ethernet.

PMC-SA1 merujuk pada spesifikasi PMC (Programmable Machine Controller) ?? SA1 adalah PMC entry level dalam generasi 21i-B,menangani logika tangga mesin khas tanpa kemampuan pemrograman lanjutan dari varian SB7.

Kurangnya Ethernet tertanam adalah karakteristik lain yang menentukan: mesin yang membutuhkan konektivitas jaringan pabrik harus menambahkan papan opsi Ethernet eksternal,sementara mesin yang berkomunikasi hanya melalui RS-232C atau PCMCIA beroperasi dengan papan ini sebagai standar.

Seri 21i-B adalah CNC utama FANUC untuk alat mesin produksi umum.dalam jumlah sumbu dan spesifikasi PMC yang sesuai untuk alat mesin 2 sampai 4 sumbu khas.

Spesifikasi Utama

21i-B dalam Generasi 16i-B / 18i-B / 21i-B

Keluarga A20B-8100-066x mencakup seluruh seri i generasi kedua di tiga sebutan CNC:

21i-B menempati posisi yang lebih rendah dalam poros dan hierarki fungsi generasi ini. 16i-B dan 18i-B mendukung poros yang lebih dikendalikan dan berbagai fungsi pemesinan canggih.

21i-B disesuaikan dengan mesin alat di mana 2 sampai 4 sumbu dan fungsi siklus standar memenuhi semua persyaratan pemesinanpusat pemesinan vertikal, dan mesin pengeboran dalam produksi global.

Perbedaan perangkat keras yang menonjol adalah modul CPU. 21i-B menggunakan prosesor CPU spesifikasi yang lebih rendah dibandingkan dengan 16i-B dan 18i-B.

Persyaratan pemrosesan 21i-B relatif lebih rendah ∙ kurang sumbu, program bagian yang lebih sederhana,permintaan pemrosesan bersamaan yang lebih sedikit sehingga spesifikasi CPU yang berkurang sesuai dan tidak membatasi kinerja mesin praktis.

PMC-SA1 What It Means in Practice (Apa Arti PMC-SA1 Dalam Praktik)

PMC (Programmable Machine Controller) dalam CNC FANUC adalah PLC built-in.alat ganti, sistem pallet, dan segala sesuatu di luar servo langsung dan kontrol spindle.

PMC-SA1 adalah spesifikasi PMC entry-level dalam generasi 21i-B:

Tahap program:SA1 mendukung jumlah langkah tangga yang ditentukan yang cukup untuk standar 2-sumbu mesin bubut atau 3-sumbu pusat pemesinan PMC persyaratan.

Simbol tangga:SA1 menyediakan set standar kontak relay, kumparan, timer, penghitung, dan fungsi perbandingan yang digunakan dalam logika tangga mesin alat konvensional.

Kecepatan eksekusi:SA1 menjalankan pada kecepatan yang diperlukan untuk respons I/O mesin normal, cukup untuk fungsi spindle, pendingin, pintu, dan alat dengan waktu respons dalam puluhan milidetik.

Untuk mesin dengan alat ganti yang kompleks, sistem multi-palet, atau antarmuka makro pengguna yang luas,PMC-SB7 (tersedia pada papan -0663 dan -0665) menawarkan lebih banyak langkah program dan kemampuan yang diperluas.

-0662's SA1 melayani sebagian besar aplikasi alat mesin standar tanpa batasan.

FAQ

P1: Mesin 21i-B memiliki papan -0662 (PMC-SA1, tanpa Ethernet). Dapatkah diganti dengan -0664 (PMC-SA1, dengan Ethernet)?

Secara fisik dan listrik, -0664 dapat menggantikan -0662. Spesifikasi PMC identik (SA1), sehingga transfer tangga PMC yang ada tanpa modifikasi.

Satu-satunya perbedaan adalah bahwa -0664 menambahkan kemampuan Ethernet tertanam yang -0662 tidak

Konfirmasi edisi perangkat lunak FROM pada modul papan pengganti kompatibel dengan konfigurasi mesin tertentu sebelum diganti.

T2: Setelah menginstal pengganti A20B-8100-0662, 21i-B menunjukkan alarm PMC ER01 (program tidak ditemukan).

Alarm PMC ER01 menunjukkan bahwa program tangga PMC tidak ada di SRAM.

Baik cadangan SRAM tidak dipulihkan setelah diganti, modul SRAM tidak dipindahkan dari papan asli, atau proses pemulihan tidak selesai.Konfirmasi modul SRAM dari papan asli dipasang di papan baru.

Kemudian mengembalikan cadangan SRAM dari media cadangan. Jika tidak ada cadangan, tangga PMC harus dimuat ulang dari file program asli pembuat mesin.

T3: Mesin 21i-B tidak memerlukan Ethernet. Jika -0664 board digunakan sebagai pengganti, apakah Ethernet yang tidak digunakan menyebabkan masalah?

Tidak, port Ethernet tertanam pada -0664 tidak aktif jika tidak ada kabel yang terhubung dan tidak ada parameter Ethernet yang dikonfigurasi.

Tidak mengkonsumsi sumber daya sistem atau mempengaruhi kinerja CNC.

Substitusi secara fungsional transparan untuk mesin yang tidak menggunakan Ethernet.

T4: Kartu kontrol sumbu mana yang diperlukan pada A20B-8100-0662 untuk pusat pemesinan 4 sumbu?

A20B-3300-0032 (kartu kontrol servo 4 sumbu, seri 90B0 perangkat lunak servo) adalah kartu yang benar untuk konfigurasi 4 sumbu 21i-B.

A20B-3300-0033 menangani konfigurasi 2-sumbu.Selalu periksa kartu sumbu yang dipasang pada mesin asli sebelum memesan pengganti ¢ kartu sumbu dipindahkan dengan modul lain ketika papan utama diganti.

T5: Apakah modul DRAM untuk A20B-8100-0662 sama dengan untuk papan utama 16i-B atau 18i-B?

No. 21i-B menggunakan modul DRAM yang berbeda dari yang digunakan pada 16i-B dan 18i-B. 21i-B (tanpa Ethernet) menggunakan A20B-3300-0291 (16MB DRAM) atau A20B-3300-0290 (32MB DRAM).

16i-B dan 18i-B menggunakan A20B-3300-0310 (16MB) atau A20B-3300-0311 (32MB).

Memasang modul DRAM 16i/18i ke papan utama 21i-B menyebabkan kegagalan boot. Selalu konfirmasi modul yang benar untuk sebutan CNC tertentu.
