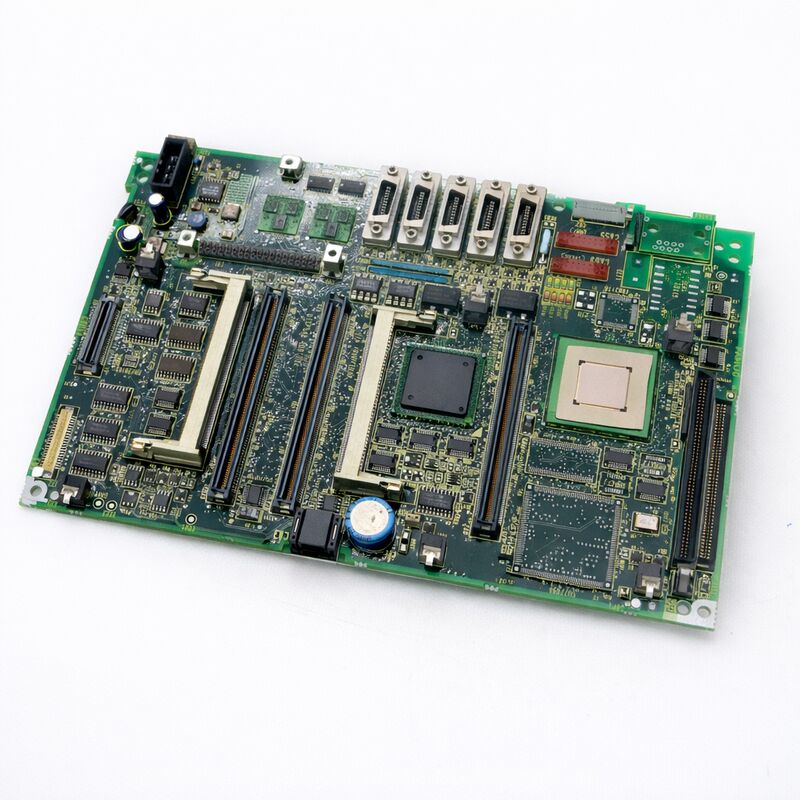

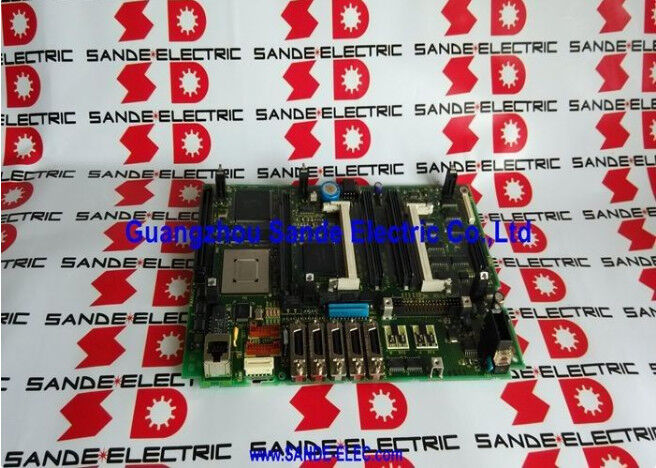

A20B-8100-0669 Papan PCB Fanuc A20B81000669 A2OB-8IOO-O669

FANUC A20B-8100-0669 500.000 CPU utama PCB A20B-8100 i-Series CNC Controller Family, LCD-mounted Main Control Board, FSSB Servo Interface, Jepang Asal

Nomor Bagian:A20B-8100-0669

Produsen:FANUC Corporation (Jepang)

Kategori produk:PCB Main CPU Board (Motherboard)

Seri:A20B-8100 FANUC i-Series keluarga papan CPU utama CNC

Gambaran umum

PeraturanFANUC A20B-8100-0669adalah papan sirkuit cetak CPU utama yang termasuk dalam seri A20B-8100 FANUC keluarga papan induk yang dipasang pada LCD di pusat generasi pengontrol CNC seri i FANUC.

Papan-papan ini berfungsi sebagai platform perangkat keras pusat untuk keluarga kontroler CNC 16i-B, 18i-B, dan 21i-B FANUC,Generasi produk yang mendefinisikan penawaran CNC mid-range dan high-capacity FANUC melalui tahun 2000-an dan ke tahun 2010-an.

Setiap pengontrol CNC seri i dari generasi ini dibangun di sekitar salah satu papan utama ini.

Papan ini menampung modul CPU plug-in, modul memori FROM / SRAM, kartu kontrol sumbu, dan sirkuit tampilan / komunikasi.membuatnya sebuah perakitan LCD-mounted terintegrasi elektronik pengontrol dan tampilan adalah satu unit mandiri.

Keluarga papan utama A20B-8100 mencakup beberapa varian CNC melalui nomor bagian yang berbeda.Opsi Ethernet, dan konfigurasi sumbu.

A20B-8100-0669 menempati keluarga ini dan melayani konfigurasi CNC yang ditunjuk dengan arsitektur fisik yang sama dan sistem modul plug-in yang dibagikan di seluruh papan generasi B seri i.

Spesifikasi Utama

Arsitektur Generasi B Seri i

FANUC i-series B-generasi yang mencakup 16i-B, 18i-B, dan 21i-B pengontrol membawa platform perangkat keras direvisi dibandingkan dengan generasi Model A sebelumnya.

Papan utama generasi B memiliki arsitektur fisik yang sama sementara setiap varian membawa konfigurasi perangkat keras yang sesuai dengan kemampuan perangkat lunak CNC.

Papan utama adalah jangkar dari seluruh rangkaian pengontrol.

Komunikasi bus servo FSSB.Semua servo amplifier terhubung ke papan utama melalui kabel serat optik FSSB di konektor COP.

FSSB link membawa perintah posisi dan data umpan balik secara real time, menggantikan antarmuka servo analog dan pulse-train yang lebih tua dari generasi FANUC sebelumnya.

Serial spindle interface.Penguat spindle terhubung melalui port spindle serial JA7A. Sinkronisasi tapping kaku, kontrol sumbu Cs, dan orientasi spindle semuanya bergantung pada tautan ini.

I/O Link untuk I/O mesin.Mesin I/O terdistribusi switch batas, solenoid, kunci pintu, sinyal perubahan alat terhubung melalui bus I/O Link yang diakhiri di JD51A.

Slot modul plug-in.Modul FROM/SRAM, modul prosesor CPU, dan kartu kontrol sumbu semuanya dipasang langsung ke papan utama.

Ini dapat diganti sebagai unit individu selama pemeliharaan.

Sambungan catu daya.Modul catu daya A20B-8100-0720 terhubung langsung ke papan utama dan menyediakan tegangan yang diatur yang dibutuhkan seluruh pengontrol.

Pertimbangan Penggantian Dewan Utama

Mengganti A20B-8100-0669 dengan benar membutuhkan mengikuti prosedur yang ditetapkan FANUC untuk penggantian papan utama seri i. Melewatkan langkah apapun menciptakan risiko kehilangan data atau pengontrol tidak memulai.

SRAM cadangan pertama.Modul SRAM pada papan utama menyimpan parameter mesin, data tangga PMC, pergeseran alat, koordinat kerja, dan program bagian yang disimpan.

Selalu mengeksekusi cadangan SRAM penuh sebelum menyentuh papan. Backup ke kartu memori FANUC, kartu PC, atau transfer RS-232C ke PC. Konfirmasi backup lengkap dan dapat dibaca sebelum melanjutkan.

Transfer modul.Modul FROM/SRAM, kartu prosesor CPU, dan kartu kontrol sumbu dari papan asli ditransfer ke pengganti.

Modul-modul ini membawa perangkat lunak khusus mesin dan tidak boleh ditukar dengan modul dari mesin yang berbeda tanpa memverifikasi kompatibilitas perangkat lunak penuh.

Periksa setelah instalasi.Setelah dirakit kembali dan SRAM dipulihkan, boot ke layar pemeriksaan parameter dan verifikasi semua halaman parameter hadir.

Periksa status tangga PMC. Jog setiap sumbu dan konfirmasi status siap servo. Uji spindle dalam mode JOG sebelum mengembalikan mesin ke produksi.

FAQ

T1: Kontroler kehilangan daya dan tidak akan memulai kembali setelah papan utama diganti. Tampilan tetap kosong. Apa penyebab yang paling mungkin?

Tampilan kosong segera setelah penggantian papan utama menunjukkan modul FROM/SRAM tidak dipasang dengan benar.

Modul adalah hal pertama yang dicari oleh ROM boot. Jika tidak dapat menemukan modul atau membacanya dengan salah, urutan boot tidak dapat maju dan tampilan tetap gelap.

Matikan daya, pasang kembali modul FROM/SRAM dengan kuat, dan coba lagi. Juga verifikasi modul catu daya A20B-8100-0720 sepenuhnya duduk dan status LEDnya hijau.

Q2: Setelah memasang A20B-8100-0669, semua sumbu servo menunjukkan alarm 401 (VRDY dimatikan).

Alarm 401 segera setelah pertukaran papan utama hampir selalu menelusuri ke koneksi serat FSSB terganggu.

Selama penanganan papan, serat optik pada konektor COP10A pada papan utama mungkin sedikit longgar.

Periksa setiap ujung serat ∙ harus dimasukkan sepenuhnya dan terkunci. Bersihkan permukaan ujung serat dengan tisu kering bebas bulu jika ada kontaminasi yang terlihat. Sambungkan kembali dan siklus daya.

T3: Apakah cadangan SRAM yang diambil dari mesin 16i-B atau 18i-B yang kompatibel dapat ditransfer ke host controller A20B-8100-0669?

Tidak. Data SRAM spesifik mesin. Set parameter, tangga PMC, dan program yang tersimpan terikat pada model CNC yang tepat, edisi perangkat lunak, dan konfigurasi mesin dari mesin asli.SRAM dari varian CNC yang berbeda akan menyebabkan alarm sistem atau perilaku mesin yang salah.

Selalu mengembalikan cadangan SRAM yang diambil dari mesin yang sama papan penggantian akan masuk.

T4: Bisakah papan utama A20B-8100-0669 diperbaiki pada tingkat komponen?

Perbaikan pada tingkat komponen dimungkinkan untuk sirkuit periferal komponen diskrit, konektor, regulator tegangan,Clock Circuits, tapi tidak praktis untuk prosesor utama atau perangkat ASIC di papanSebagian besar fasilitas perbaikan khusus FANUC menguji papan dalam sistem pengontrol hidup dan mengganti papan sebagai unit jika kesalahan berada di perangkat yang tidak dapat diperbaiki.

Perbaikan komponen hanya hemat biaya jika komponen yang rusak adalah diskrit atau konektor yang dapat diidentifikasi, bukan ASIC.

T5: Bagaimana papan utama pengganti yang benar diidentifikasi jika nomor bagian asli mesin tidak diketahui?

Nomor bagian papan utama yang ada dicetak pada label identifikasi papan sebuah stiker putih atau perak yang biasanya terletak di salah satu tepi PCB.Potret label ini sebelum menghapus papan.

Jika label rusak, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
