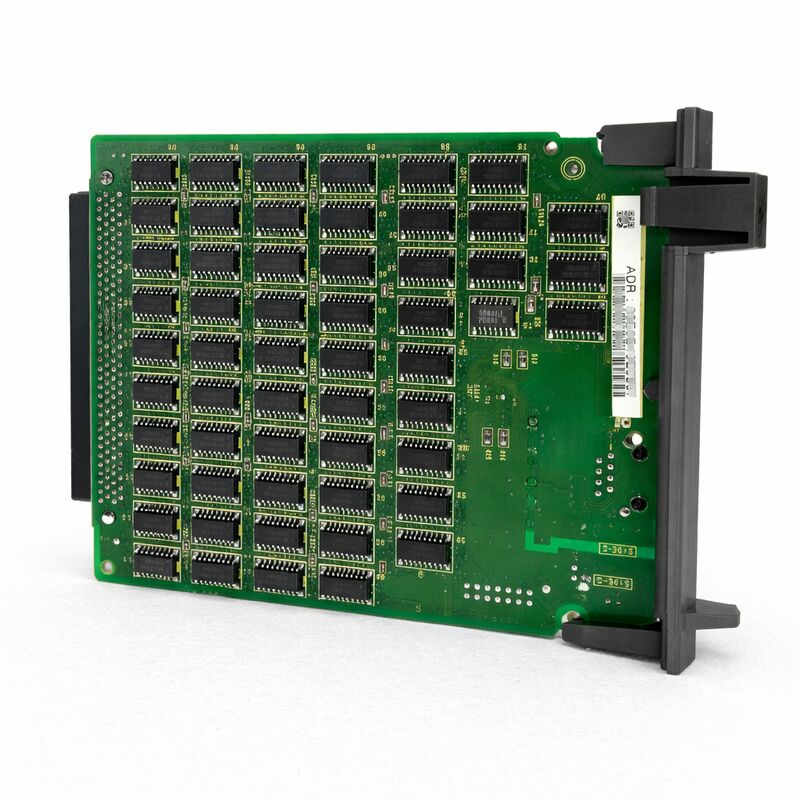

A20B-8100-0670 Papan PCB Fanuc A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670 ∙ Fast Ethernet Board ∙ Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, Seri A20B-8100, Asal Jepang

Nomor Bagian:A20B-8100-0670

Produsen:FANUC Corporation (Jepang)

Kategori produk:PCB Ethernet Option Board (jenis CNC mandiri)

Seri:A20B-8100

Gambaran umum

PeraturanFANUC A20B-8100-0670adalah papan pilihan Fast Ethernet untuk kontroler CNC seri i FANUC yang berdiri sendiri.menambahkan port Ethernet 100BASE-TX yang memungkinkan pengontrol untuk terhubung ke LAN pabrik.

Tanpa papan ini atau fungsi Ethernet tertanam yang tersedia pada varian papan utama tertentu sebuah FANUC i-series CNC tidak memiliki koneksi jaringan langsung.Ini hanya dapat berkomunikasi melalui kabel serial RS-232C atau HSSB.

A20B-8100-0670 mengubahnya. Setelah diinstal dan dikonfigurasi, CNC menjadi node jaringan.

Ini dapat menerima dan mengirim program NC, menanggapi panggilan FOCAS2 API dari perangkat lunak pemantauan, berpartisipasi dalam transfer file DNC1/Ethernet data-server,dan menampilkan layar panduan operator Factolink didorong dari server pabrik.

Penunjukan mandiri dalam kategori produk adalah spesifik dan penting.

Kontroler seri i FANUC hadir dalam dua arsitektur fisik terintegrasi (dipasang LCD, kompak) dan mandiri (elektronika CNC di kabinet terpisah).

A20B-8100-0670 dirancang untuk unit tipe mandiri di mana papan opsi dipasang di slot rak khusus di dalam kabinet kontrol.

Spesifikasi Utama

Apa yang Dimungkinkan oleh Ethernet Board

Setelah A20B-8100-0670 dipasang dan parameter Ethernet CNC dikonfigurasi, beberapa fungsi konektivitas tersedia:

FOCAS1/Ethernet.FOCAS (FANUC Open CNC API Specification) adalah API standar FANUC untuk mengakses data CNC dari aplikasi eksternal.

Dengan papan Ethernet, aplikasi yang berjalan di PC atau server dapat terhubung melalui TCP / IP untuk membaca beban spindle, posisi sumbu, status alarm, nama program,dan lusinan item data CNC lainnya secara real time.

Ini adalah dasar pemantauan mesin, dashboard OEE, dan integrasi MTConnect pada mesin FANUC seri i.

DNC1/Ethernet.Fungsi DNC1 memungkinkan file program NC dimuat dari server file yang dapat diakses jaringan alih-alih ditransfer terlebih dahulu ke memori internal CNC.

CNC meminta file program dengan nama, dan papan Ethernet mengambilnya dari jalur server DNC yang dikonfigurasi melalui jaringan.

Ini adalah cara standar program besar program pengolahan cetakan beberapa ribu blok, misalnya dijalankan pada mesin CNC tanpa overhead memori lokal yang besar.

Fakta-fakta.Factolink adalah sistem panduan operator FANUC.

Server Factolink mendorong halaman teks ke layar CNC, memungkinkan instruksi pengaturan, petunjuk pemeliharaan, atau data produksi disajikan langsung di panel operator.

Papan Ethernet menyediakan tautan jaringan yang memungkinkan pembaruan Factolink secara real time dari server pusat.

Konteks Pemasangan

A20B-8100-0670 dipasang ke slot pilihan yang tersedia di rak kontrol CNC mandiri.itu terhubung ke konektor F-bus pada backplane dan terdeteksi oleh perangkat lunak sistem CNC selama startup.

Setelah pemasangan, parameter jaringan CNC harus dikonfigurasi: alamat IP, topeng subnet, gateway default, dan parameter fungsi khusus untuk FOCAS, DNC1, atau Factolink,tergantung pada layanan yang akan digunakan.

Parameter ini dimasukkan melalui layar parameter SYSTEM / Ethernet CNC dalam mode MDI dan disimpan dalam memori non-volatile.

Papan itu sendiri membutuhkan opsi perangkat lunak Ethernet yang kompatibel untuk diaktifkan dalam perangkat lunak sistem CNC (FROM).Menginstal papan tanpa lisensi opsi perangkat lunak yang sesuai mengakibatkan fungsi Ethernet tidak aktif.

Periksa konfigurasi pilihan CNC sebelum memesan papan ini sebagai pengganti mandiri.

FAQ

Q1: A20B-8100-0670 diinstal tetapi softkey EMBED PORT tidak muncul di layar SYSTEM. Apa yang harus diperiksa terlebih dahulu?

Penyebab yang paling umum adalah bahwa opsi perangkat lunak Ethernet tidak diaktifkan dalam modul FROM CNC. Perangkat keras papan Ethernet harus dicocokkan dengan opsi perangkat lunak yang diaktifkan dalam lisensi CNC.

Periksa layar opsi CNC (SYSTEM → [OPTIONS]) untuk fungsi Ethernet.

Jika tidak terdaftar atau tidak diaktifkan, papan tidak dapat diaktifkan tanpa opsi perangkat lunak yang sesuai.

P2: Bisakah A20B-8100-0670 mendukung panggilan API FOCAS2 dari perangkat lunak pemantauan mesin modern?

Ya. FOCAS1/Ethernet (yang didukung oleh A20B-8100-0670) dan FOCAS2 berbagi basis protokol yang kompatibel.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Konfirmasi versi perpustakaan FOCAS2 tertentu dan seri CNC yang kompatibel dengan penyedia perangkat lunak.

T3: CNC adalah tipe terintegrasi (dipasang LCD) 16i-B atau 18i-B. Apakah A20B-8100-0670 cocok?

A20B-8100-0670 khusus untuk unit CNC tipe mandiri dengan slot pilihan rak khusus.Unit CNC 16i-B/18i-B/21i-B terintegrasi (dipasang pada LCD) menggunakan arsitektur slot pilihan yang berbeda dan papan antarmuka Ethernet yang berbeda.

Mengkonfirmasi arsitektur fisik dari CNC sebelum memesan unit mandiri memiliki elektronik dalam kabinet rak terpisah,sementara unit terintegrasi memiliki elektronik terintegrasi di belakang panel LCD.

P4: Berapa banyak koneksi FOCAS simultan yang didukung oleh A20B-8100-0670?

Papan Ethernet mendukung sejumlah koneksi TCP/IP simultan yang terbatas seperti yang didefinisikan oleh spesifikasi FANUC FOCAS1/Ethernet, biasanya hingga tiga koneksi aplikasi bersamaan.Mencoba untuk membuka lebih banyak koneksi dari papan mendukung menyebabkan penolakan koneksi atau timeout dalam perangkat lunak aplikasi.

Untuk lingkungan yang membutuhkan banyak konsumen data secara bersamaan, satu konsentrator data FOCAS2 yang terhubung sekali ke CNC dan mendistribusikan kembali data adalah arsitektur standar.

Q5: Setelah mengganti A20B-8100-0670, parameter Ethernet muncul kosong. Apakah ada cara untuk memulihkan mereka tanpa catatan konfigurasi asli?

Parameter Ethernet (alamat IP, topeng subnet, jalur server DNC, dll.) disimpan di SRAM CNC.

Jika papan diganti tanpa terlebih dahulu mencadangkan SRAM, atau jika parameter telah dibersihkan selama penggantian, mereka harus dimasukkan kembali secara manual.

Parameter untuk FOCAS, DNC1, dan Factolink semua dimasukkan dalam layar parameter SYSTEM → Ethernet.

Hubungi dokumentasi layanan pembuat mesin alat atau administrator jaringan pabrik untuk konfigurasi IP asli jika catatan tidak tersedia secara lokal.
