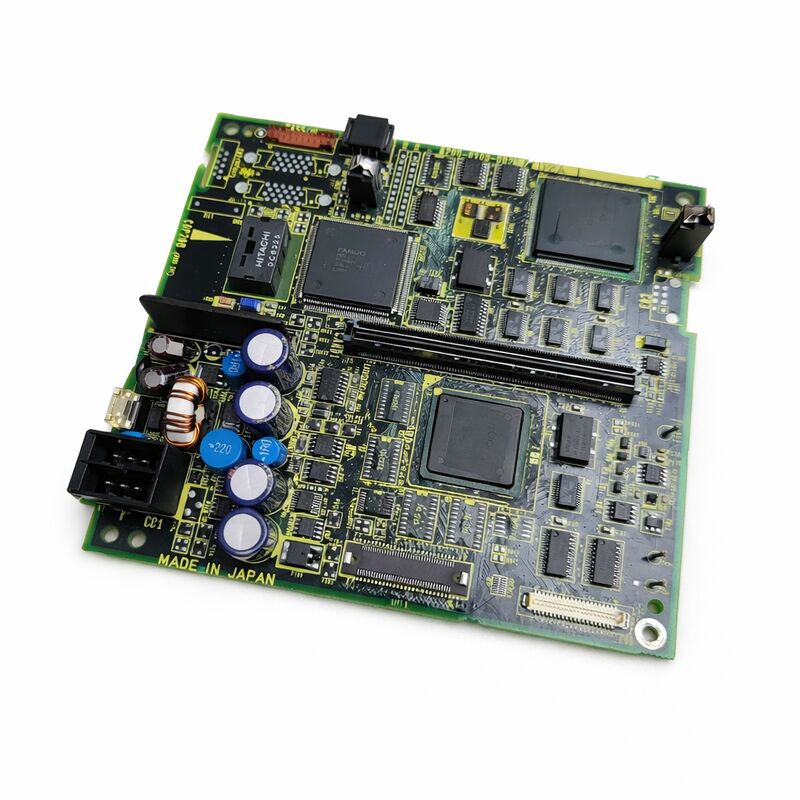

A20B-8100-0820 Papan PCB Fanuc A20B81000820 A2OB-8IOO-O82O

FANUC A20B-8100-0820 LCD Graphics Control PCB

Gambaran umum

PeraturanA20B-8100-0820adalahPCB grafis dan kontrol LCDdigunakan dalam rangkaian tampilan FANUC FA-LCD mandiri.

Daftar menggambarkan sebagaiPengemudi layar LCDdan sebagaiLCD kontrol PCBuntukUnit mandiri seri i-B, dengan referensi aplikasi untukSeri 15i, 16i, dan 18isistem dan untuk10Unit FA-LCD 0,4-inci untuk sistem Model B.

Papan ini terletak di sisi tampilan-kontrol dari perangkat keras CNC.

Dalam pekerjaan layanan praktis, itu berarti dipilih dengan peran papan tampilan yang tepat yang sudah dipasang di mesin,karena antarmuka operator tergantung pada struktur pengemudi grafis dan antarmuka tampilan asli.

Mencocokkan model yang sama membantu melestarikan arsitektur unit LCD yang ada dan keluarga papan tampilan yang sama yang digunakan dalam kontrol.

Data Teknis

Aplikasi

Papan ini cocok untukSistem CNC FANUC yang terpasangJika operator sudah menggunakan tampilan standaloneUnit FA-LCDdenganA20B-8100-0820posisi kontrol grafis.

Hal ini terutama relevan dalam penggantian papan tampilan, perbaikan unit LCD, dan renovasi di mana antarmuka operator asli perlu tetap sejajar dengan keluarga papan yang sama.

Panduan Penggantian

Sebelum memesan, mengkonfirmasi kode papan yang dipasang, memverifikasi bahwa perakitan tampilan menggunakan yang samastruktur FA-LCD mandiri, dan periksa bahwa posisi kontrol grafis asli adalahA20B-8100-0820.

Pada papan display-control, kontinuitas model yang tepat penting karena papan diikat langsung ke antarmuka LCD dan tata letak pengemudi grafis yang sudah digunakan di mesin.

FAQ

T1: Apa jenis papan A20B-8100-0820?
Ini adalahPCB kontrol grafis LCDdigunakan dalam FANUC display assemblies.Pengemudi layar LCDdan sebagaiLCD kontrol PCBuntuk unit layar seri i-B yang berdiri sendiri, yang menempatkannya di bagian display-control daripada di bagian CPU, I/O, atau servo.

T2: Mengapa deskripsi driver layar LCD penting?
Karena deskripsi itu mendefinisikan fungsi board yang terpasang. board yang diidentifikasi sebagai driver display terikat pada layar dan sisi penanganan gambar dari unit operator,jadi penggantian harus mempertahankan peran hardware yang sama.

Dalam prakteknya, itu adalah salah satu pemeriksaan yang paling penting ketika memulihkan perakitan LCD yang ada.

T3: Kontrol apa yang biasanya dikaitkan dengan papan ini?
Daftar menghubungkannya denganSeri 15i, 16i, dan 18isistem, dan satu daftar menghubungkannya langsung ke10Unit FA-LCD 0,4 inci untuk sistem Model B.

Itu memberi papan konteks dasar yang jelas di perangkat keras layar FANUC seri i.

T4: Apakah ini adalah unit LCD lengkap atau hanya papan?
Ini adalahpapanyang mendukung unit LCD daripada perakitan tampilan penuh itu sendiri. daftar menggambarkan sebagai driver grafis atau LCD kontrol PCB,yang berarti itu milik di dalam perangkat keras tampilan dan harus dicocokkan dengan unit LCD yang benar yang sudah ada diinstal pada mesin.

T5: Apa yang harus diperiksa sebelum membeli?
Periksa nomor bagian yang diinstal, konfirmasi perangkat keras tampilan menggunakanunit FA-LCD mandiri, dan memverifikasi bahwa papan kontrol grafis asliA20B-8100-0820.

Hal ini juga berguna untuk mengkonfirmasi keluarga kontrol terkait dan ukuran layar yang sudah dipasang di mesin.
