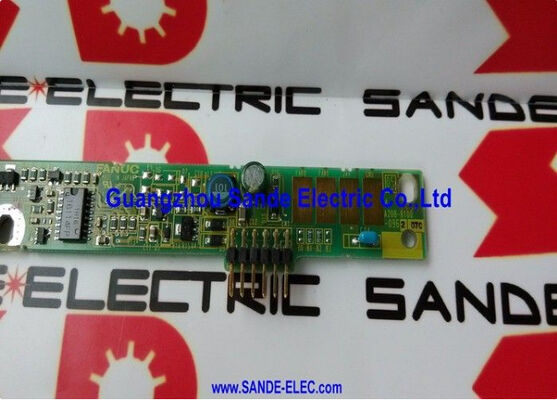

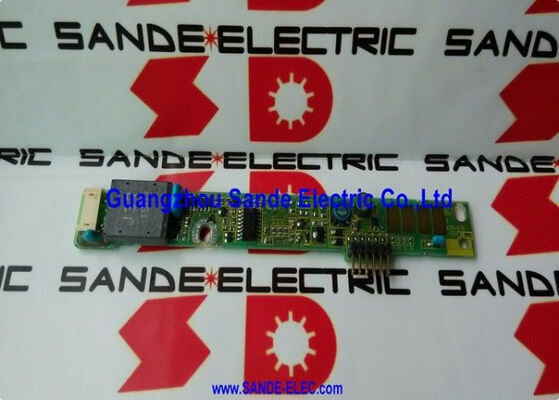

A20B-8100-0961 Papan PCB Fanuc A20B81000961 A2OB-8IOO-O96I

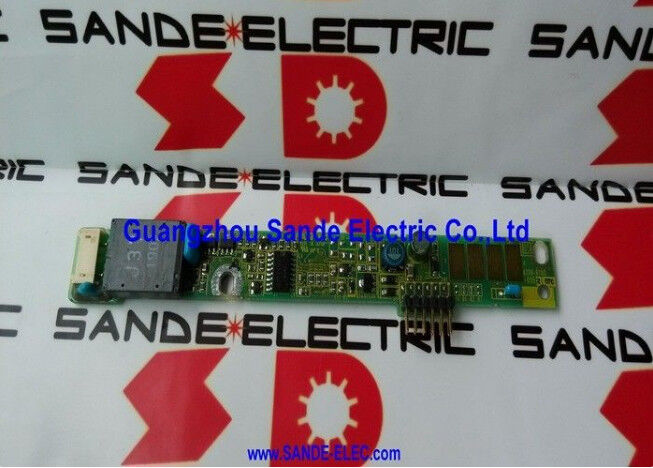

A20B-8100-0961 | FANUC 30i/31i/32i Model A PCB Inverter Lampu Latar LCD — Monokrom 7,2 Inci / CCFL / LCD/MDI Terintegrasi dan Mandiri

Apa Fungsi Inverter Ini

A20B-8100-0961 mengubah DC tegangan rendah menjadi AC frekuensi tinggi dan tegangan tinggi yang dibutuhkan lampu latar CCFL.

Panel LCD monokrom 7,2 inci tidak menghasilkan gambar yang terlihat tanpa lampu CCFL menyala. Lampu membutuhkan sekitar 600–1.000V AC pada 40–80kHz untuk menyalakan dan mempertahankan tegangan dan frekuensi busurnya — tegangan dan frekuensi yang tidak ditemukan di tempat lain dalam sistem kelistrikan CNC. A20B-8100-0961 menghasilkan AC tegangan tinggi ini dari DC tegangan rendah yang tersedia dari catu daya CNC.

Jika inverter ini rusak, tampilan menjadi gelap. CNC terus beroperasi secara normal — program berjalan, mesin mati — tetapi operator tidak dapat melihat antarmukanya.

Spesifikasi Utama

Dua Konfigurasi yang Valid

A20B-8100-0961 yang sama melayani dua jenis pemasangan tampilan fisik di platform 30i Model A:

Pengontrol seri i terintegrasi:LCD dan keyboard MDI merupakan bagian dari unit CNC terintegrasi. Layar, keyboard, dan elektronik utama CNC ditempatkan dalam rakitan yang sama — inverter ada di dalam unit terintegrasi ini.

Unit LCD/MDI digital mandiri:Rakitan LCD/MDI terpisah yang dihubungkan dengan kabel ke kabinet CNC. Panel operator secara fisik berada di depan alat berat; elektronik CNC ada di lemari mesin. Inverter berada di dalam unit LCD/MDI yang berdiri sendiri.

Kedua konfigurasi menggunakan layar CCFL monokrom 7,2 inci yang sama dan inverter A20B-8100-0961 yang sama.

Skenario Aplikasi

Pemadaman tampilan secara tiba-tiba:Layar pusat permesinan FANUC 30i Model A menjadi gelap gulita. CNC terus beroperasi secara normal — pemantauan siklus melalui mesin menunjukkan pemotongan normal. Inverter A20B-8100-0961 gagal, memutus tegangan penggerak CCFL. Penggantian mengembalikan tampilan.

Peredupan tampilan progresif:Layar 7,2 inci pada 31i Model A CNC meredup secara bertahap selama beberapa bulan. Penipisan merkuri CCFL pada akhirnya mencapai titik di mana inverter tidak dapat memberikan kompensasi. Penggantian lampu A20B-8100-0961 dan CCFL mengembalikan kecerahan penuh.

Pertanyaan Umum

Q1: Apakah A20B-8100-0961 kompatibel dengan sistem 30i Model B atau LCD berwarna 30i?

Tidak. Deskripsi secara eksplisit menyatakan "model A 30i, 31i, 32i hanya dengan monitor monokrom Fanuc LCD 7.2". Varian Model B dan konfigurasi LCD berwarna menggunakan PCB inverter yang berbeda. Konfirmasikan penunjukan model CNC dan jenis tampilan dari perangkat keras sebelum memesan.

Q2: Bagaimana cara mengetahui apakah A20B-8100-0961 gagal dibandingkan dengan lampu CCFL?

Keduanya menghasilkan tampilan yang gelap atau redup. Ukur keluaran inverter saat diberi daya: inverter yang berfungsi menghasilkan AC tegangan tinggi pada konektor lampu bahkan ketika lampu mati. Tidak ada keluaran HV yang mengarah ke inverter. Keluaran HV ada tetapi lampu tidak menyala menunjuk ke lampu CCFL. Dalam praktiknya, mengganti inverter dan lampu CCFL secara bersamaan adalah solusi paling andal ketika usia tampilan cukup signifikan.

Q3: Apakah tampilan redup dapat menyebabkan inverter rusak, atau selalu karena lampu CCFL?

Peredupan bertahap selama berbulan-bulan biasanya merupakan penuaan lampu CCFL (penipisan merkuri). Inverter mengatur untuk mempertahankan arus lampu tetapi tidak dapat sepenuhnya mengkompensasi lampu yang habis. Peredupan yang tiba-tiba atau perilaku tampilan yang terputus-putus (berfungsi kemudian menjadi gelap) lebih sering mengarah ke inverter.

Q4: Apakah penggantian A20B-8100-0961 memerlukan konfigurasi perangkat lunak CNC?

Tidak. Inverter adalah komponen perangkat keras konversi daya. Memasang pengganti akan memulihkan drive CCFL segera saat dihidupkan. Tidak ada parameter CNC atau perubahan perangkat lunak yang terlibat.

Q5: Apakah unit layar monokrom 7,2 inci masih dapat diservis?

Ya. 30i Model A adalah platform yang matang namun aktif digunakan — suku cadang layanan tampilannya tetap berada di pasar purnajual.
