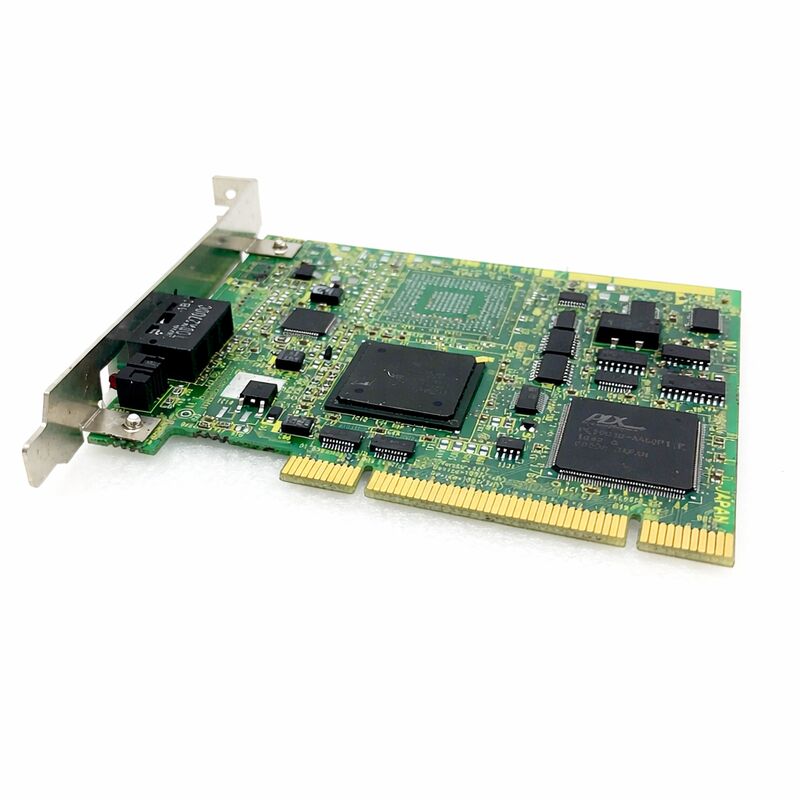

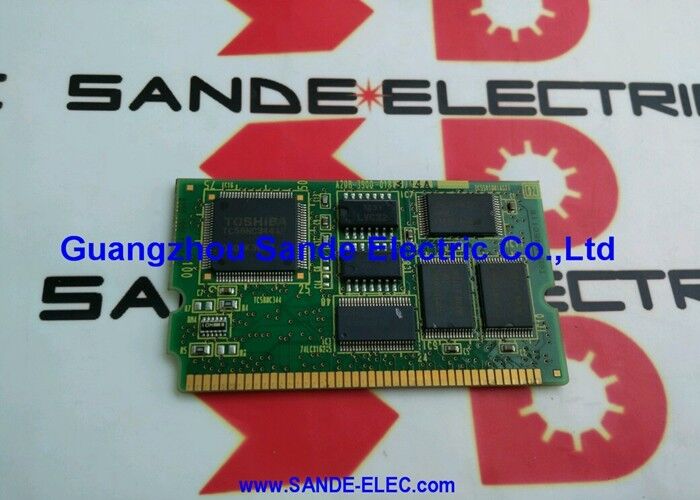

FANUC A20B-8101-0160 | PCB Antarmuka HSSB Sisi PC — Bus Serial Kecepatan Tinggi, Tautan CNC-ke-PC Serat Optik, Untuk Seri 16i / 18i / 21i / 160i / 180i / 210i, Seri A20B-8101, Asal Jepang

Nomor Suku Cadang: A20B-8101-0160

Produsen: FANUC Corporation (Jepang)

Kategori Produk: PCB — Papan Antarmuka HSSB Sisi PC (Bus Serial Kecepatan Tinggi)

Seri: A20B-8101 — Keluarga PCB Antarmuka PC Seri-i FANUC

Gambaran Umum

FANUC A20B-8101-0160 adalah komponen sisi PC dari tautan Bus Serial Kecepatan Tinggi (HSSB) FANUC — papan yang dipasang di slot ekspansi komputer pribadi untuk menghubungkan PC tersebut langsung ke pengontrol CNC Seri-i FANUC melalui kabel serat optik.

Ini adalah separuh dari pasangan HSSB yang dimiliki oleh komputer, bukan CNC.

HSSB adalah solusi kepemilikan FANUC untuk masalah spesifik yang muncul pada akhir 1990-an ketika mesin CNC mulai mendapat manfaat dari aplikasi berbasis PC: cara membuat tautan komunikasi bandwidth tinggi yang kebal terhadap kebisingan antara pengontrol CNC FANUC dan komputer pribadi host yang berlokasi di dekatnya.

Koneksi serial standar (RS-232C) terlalu lambat dan terlalu rentan terhadap interferensi elektromagnetik dari penggerak mesin.

Ethernet tersedia tetapi membawa latensi dan overhead protokol yang membuatnya tidak cocok untuk aplikasi yang membutuhkan akses cepat dan deterministik ke data internal CNC.

HSSB mengatasi kedua masalah tersebut.

Media fisik serat optik sepenuhnya menghilangkan kerentanan elektromagnetik — sinyal cahaya tidak dapat diinduksi oleh kebisingan listrik, terlepas dari seberapa dekat kabel berjalan ke penguat servo, penggerak spindel, atau kontaktor daya.

Protokol serial kecepatan tinggi kepemilikan memberikan throughput data yang lebih cepat daripada RS-232C dan latensi yang lebih rendah daripada Ethernet untuk akses memori CNC langsung.

Tautan yang dihasilkan memungkinkan PC untuk mengakses memori internal CNC — program, parameter, posisi saat ini, kecepatan spindel, data PMC — dengan kecepatan yang cukup cepat untuk mendukung aplikasi pemantauan waktu nyata, layar panduan operator yang digerakkan dari PC, dan transfer file besar.

Spesifikasi Utama

Cara Kerja HSSB — Arsitektur Dua Papan

Tautan HSSB selalu membutuhkan dua papan: satu di CNC dan satu di PC. A20B-8101-0160 adalah papan sisi PC.

Papan sisi CNC (bagian seri A20B-8100 atau A20B-8001 terpisah) dipasang di slot opsi unit dasar CNC.

Papan sisi CNC: Terhubung ke F-BUS internal CNC. Menyediakan port serat optik COP7. Dari perspektif CNC, tautan HSSB menciptakan area memori bersama yang dapat diakses PC melalui driver Fungsi Tampilan Layar CNC FANUC.

Papan sisi PC (A20B-8101-0160): Dipasang di slot ekspansi PC. Menyediakan port serat optik COP7 yang sesuai di sisi PC. Driver HSSB FANUC (dipasang pada sistem operasi Windows PC) berkomunikasi dengan CNC melalui papan ini.

Aplikasi yang ditulis menggunakan pustaka FOCAS FANUC mengakses CNC melalui driver.

Kabel serat optik menghubungkan kedua port COP7.

Kabel berjalan dari PC ke CNC — biasanya dari PC panel atau komputer industri di kabinet mesin, melalui saluran kabel, ke posisi slot opsi di unit kontrol CNC. Panjang kabel maksimum tergantung pada model kabel serat optik spesifik yang digunakan.

Persyaratan PC dan Perangkat Lunak

A20B-8101-0160 memerlukan:

Slot ekspansi PC. Papan dipasang di slot ekspansi ISA atau PCI tergantung pada varian papan spesifik. PC harus memiliki slot yang kompatibel dan kosong. PC panel industri yang terintegrasi ke dalam kabinet mesin adalah host umum untuk papan ini — mereka menyediakan pemasangan fisik, slot ekspansi yang diperlukan, dan lingkungan operasi kelas industri yang dibutuhkan untuk papan yang tetap berada di kabinet mesin perkakas.

Driver HSSB FANUC. Driver untuk sistem operasi Windows PC harus diinstal agar papan berfungsi.

Driver muncul sebagai perangkat HSSB di manajer perangkat Windows. Perangkat lunak driver HSSB FANUC mendukung Windows NT, Windows 2000, Windows XP, dan versi Windows selanjutnya tergantung pada versi perangkat lunak.

Pustaka FOCAS FANUC atau fungsi Tampilan Layar CNC. Aplikasi berkomunikasi dengan CNC menggunakan pustaka FOCAS2 FANUC (untuk akses terprogram ke data CNC melalui kode aplikasi PC) atau fungsi Tampilan Layar CNC FANUC (yang mencerminkan tampilan panel operator CNC di layar PC dan memungkinkan operator berinteraksi dengan CNC dari PC).

Kabel serat optik. Kabel serat optik FANUC seri A66L-6001-0026 direkomendasikan.

Panjang kabel harus dikonfirmasi berada dalam jangkauan yang didukung untuk model kabel spesifik.

Serat Optik — Pilihan Rekayasa

Media fisik serat optik bukanlah pilihan acak — ini adalah solusi rekayasa untuk masalah nyata di lingkungan mesin perkakas.

Kabinet mesin perkakas berisi banyak sumber interferensi elektromagnetik yang kuat: pensakel PWM penggerak servo pada frekuensi kilohertz, tahap daya penggerak spindel, kontaktor AC yang membuka dan menutup di bawah beban, dan medan magnet transformator.

Kabel sinyal listrik konvensional apa pun yang berjalan melalui lingkungan ini akan menangkap kebisingan yang diinduksi yang merusak data.

Serat optik kebal secara fisika: ia membawa cahaya, bukan arus listrik. Tidak ada medan listrik yang dapat menginduksi sinyal pada kabel serat optik.

Tautan HSSB yang menggunakan serat optik andal bebas kebisingan terlepas dari lingkungan elektromagnetik yang dilaluinya.

Keandalan inilah mengapa FANUC memilih serat optik untuk HSSB daripada koneksi serial listrik konvensional.

Konektor COP7 pada A20B-8101-0160 menerima kabel serat optik. Menjaga kebersihan konektor serat penting untuk operasi yang andal — bahkan kontaminasi kecil pada permukaan ujung serat melemahkan sinyal optik, menyebabkan kesalahan komunikasi.

Ketika serat tidak terhubung, penutup pelindung harus menutupi port COP7 untuk mencegah kontaminasi.

FAQ

Q1: Tautan HSSB berfungsi tetapi PC menunjukkan kesalahan komunikasi yang terputus-putus. Apa penyebab yang paling mungkin?

Kontaminasi konektor serat optik adalah penyebab paling umum dari kesalahan komunikasi HSSB yang terputus-putus ketika tautan sebelumnya berfungsi. Lepaskan kabel serat dari kedua konektor COP7 (pada papan A20B-8101-0160 dan pada papan sisi CNC) dan periksa permukaan ujung serat.

Bersihkan dengan lap pembersih optik bebas serat kering atau alat pembersih serat yang tepat. Jangan gunakan pelarut.

Pasang kembali kabel dan konfirmasikan konektor terpasang sepenuhnya dan terkunci. Jika kesalahan tetap ada setelah dibersihkan, periksa kabel serat dari tikungan tajam atau kerusakan fisik.

Q2: PC dengan A20B-8101-0160 terpasang menjalankan Windows XP. Apakah driver HSSB kompatibel?

Perangkat lunak driver HSSB FANUC mendukung Windows XP. Instal versi driver yang benar untuk sistem operasi spesifik — versi driver harus cocok dengan sistem operasi dan revisi perangkat keras papan HSSB spesifik. Driver HSSB muncul di Device Manager Windows setelah instalasi.

Jika perangkat menunjukkan kode kesalahan, verifikasi versi driver terhadap dokumentasi kompatibilitas FANUC untuk revisi perangkat keras A20B-8101-0160.

Konfirmasikan juga bahwa jenis slot ekspansi PC (PCI atau ISA) cocok dengan jenis koneksi papan.

Q3: Apakah mungkin untuk menghubungkan satu PC (dengan A20B-8101-0160) ke beberapa mesin CNC secara bersamaan?

Ya, jika PC memiliki beberapa slot ekspansi yang tersedia. Setiap tautan HSSB ke satu CNC membutuhkan satu papan sisi PC dan satu kabel serat optik ke papan sisi CNC yang sesuai. Beberapa papan A20B-8101-0160 dapat dipasang di PC yang sama, masing-masing terhubung ke CNC yang berbeda.

Driver HSSB FANUC mendukung beberapa saluran HSSB — setiap saluran dikaitkan dengan satu papan dan satu CNC.

Aplikasi FOCAS FANUC dapat mengalamatkan setiap CNC berdasarkan nomor salurannya, memungkinkan satu PC untuk memantau, memprogram, atau menampilkan data dari beberapa mesin CNC secara bersamaan.

Q4: Berapa panjang maksimum kabel serat optik yang didukung oleh tautan HSSB?

Kabel serat optik yang direkomendasikan (seri A66L-6001-0026) tersedia dalam panjang standar. Panjang kabel maksimum yang didukung ditentukan oleh anggaran daya optik dari kombinasi pemancar/penerima spesifik pada papan.

Dalam praktiknya, tautan HSSB ditujukan untuk koneksi di dalam kabinet mesin atau antara kabinet mesin dan panel yang berdekatan — biasanya beberapa meter hingga puluhan meter.

Untuk jarak yang lebih jauh, konsultasikan dokumentasi HSSB FANUC untuk panjang kabel maksimum untuk kombinasi papan dan kabel spesifik.

Jangan merutekan kabel dalam gulungan atau dengan tikungan tajam, karena ini melemahkan sinyal.

Q5: Setelah menginstal A20B-8101-0160 dan driver FANUC, fungsi Tampilan Layar CNC menunjukkan "CNC tidak terhubung" atau "kesalahan HSSB." Apa yang harus didiagnosis?

Lakukan urutan berikut:

(1) Konfirmasikan driver terinstal dengan benar dan A20B-8101-0160 tidak menunjukkan kesalahan di Device Manager Windows.

(2) Konfirmasikan papan HSSB sisi CNC terpasang di CNC dan CNC menyala.

(3) Konfirmasikan kabel serat optik terhubung dan bersih di kedua ujungnya.

(4) Konfirmasikan parameter HSSB CNC (mengaktifkan komunikasi HSSB di sisi CNC) diatur dengan benar — parameter ini harus diaktifkan agar CNC berpartisipasi dalam tautan HSSB. (5) Konfirmasikan nomor node yang dikonfigurasi dalam perangkat lunak HSSB PC cocok dengan pengaturan node HSSB CNC.

Ketidakcocokan nomor node adalah kesalahan komisioning umum yang menghasilkan gejala "tidak terhubung".
