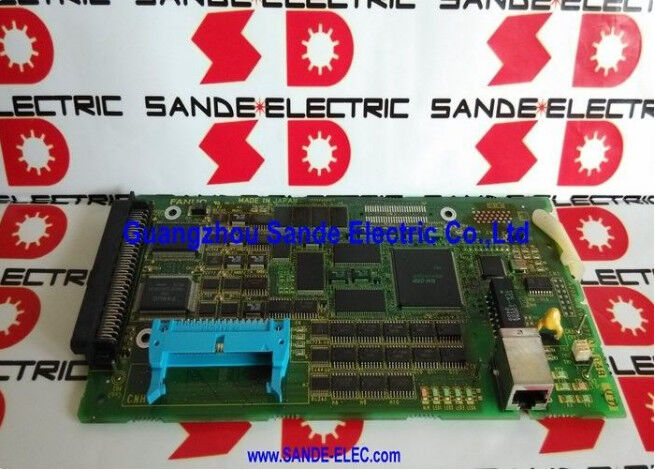

A20B-8101-0240 Papan PCB Fanuc A20B81010240 A2OB-8IOI-O24O

FANUC A20B-8101-0240

Komunikasi DeviceNet di tingkat dewan

A20B-8101-0240 adalah PCB antarmuka komunikasi DeviceNet yang menyediakan koneksi jaringan DeviceNet dalam pengontrol CNC atau robot FANUC.DeviceNet adalah protokol fieldbus industri dari keluarga CIP (Common Industrial Protocol), banyak digunakan di Amerika Utara dan lingkungan otomatisasi global untuk menghubungkan PLC, drive, sensor, dan perangkat lapangan lainnya melalui jaringan serial bersama.Ketika pengontrol FANUC terintegrasi ke dalam mesin atau sel produksi yang menggunakan DeviceNet untuk I/O, konfigurasi perangkat, atau komunikasi antar pengontrol, papan seperti ini adalah perangkat keras yang memungkinkan integrasi pada lapisan komunikasi pengontrol.

Tidak seperti PCB utama pengontrol (yang memproses fungsi CNC) atau modul memori (yang menyimpan program dan parameter), ini adalah papan antarmuka spesifik protokol. Its entire function is defined by the network protocol it supports — DeviceNet in this case — and its role in the installed system is determined by the network configuration that was set up when the machine or cell was originally built.

Sebuah papan yang menangani protokol tertentu di alamat jaringan tertentu membawa konfigurasi yang terikat dengan sistem yang ada. Replacing the A20B-8101-0240 with a different communication board type — even one that physically fits the same slot — changes the communication protocol and breaks the network integration without a full system reconfiguration- Penggantian yang sama-sama diperlukan.

Spesifikasi Utama

Konfigurasi Jaringan DeviceNet Setelah Penggantian

A20B-8101-0240 tidak menyimpan parameter sumbu CNC atau program bagian.dan semua pengaturan sisi scanner harus diverifikasi atau dimuat ulang untuk mengembalikan perilaku jaringan asliParameter CNC controller (setelan sumbu, parameter servo) disimpan di modul memori SRAM/FROM dan tidak terpengaruh oleh pertukaran papan komunikasi.

FAQ

Q1: Apa yang dilakukan A20B-8101-0240 dalam pengontrol FANUC?

Ini menyediakan antarmuka jaringan DeviceNet. papan menangani komunikasi antara pengendali FANUC dan jaringan DeviceNet yang terhubung untuk mengirim dan menerima data I / O, status perangkat,dan pesan konfigurasi sesuai dengan protokol DeviceNet. Tanpa papan ini, pengendali dikonfigurasi untuk komunikasi DeviceNet tidak dapat berpartisipasi dalam jaringan itu.

P2: Bisakah papan komunikasi A20B-8101 yang berbeda menggantikan -0240?

Hanya jika menyediakan antarmuka protokol DeviceNet yang sama. Sufiks yang berbeda dalam seri A20B-8101 melayani protokol komunikasi yang berbeda atau konfigurasi jaringan yang berbeda.Sebuah papan untuk protokol yang berbeda tidak dapat melayani DeviceNet peran -0240 menyediakan. Konfirmasi nomor bagian -0240 dari label papan yang dipasang sebelum memesan penggantian.

T3: Apakah mengganti A20B-8101-0240 membutuhkan perubahan parameter CNC?

Parameter sumbu CNC dan program disimpan di modul memori SRAM / FROM, bukan di papan komunikasi ini mereka tidak terpengaruh oleh swap.konfigurasi jaringan DeviceNet (alamat node, pemetaan data I / O, pengaturan scanner) harus diverifikasi dan dipulihkan setelah diganti untuk memastikan pengontrol melanjutkan peran aslinya di jaringan.

Q4: Bagaimana alamat node DeviceNet ditetapkan pada A20B-8101-0240?

Alamat node untuk papan FANUC DeviceNet dikonfigurasi melalui pengaturan jaringan pengontrol FANUC daripada switch DIP fisik di papan.Alamat harus sesuai dengan apa yang diharapkan pemindai DeviceNet (perangkat master pada jaringan) untuk node iniSetelah diganti, verifikasi pengaturan alamat node sebelum membawa pengontrol kembali online di jaringan.

T5: Di mana sumber A20B-8101-0240 berasal?

Melalui FANUC CNC dan kontroler robot aftermarket komunikasi spesialis PCB dan dealer suku cadang FANUC.Konfirmasi nomor bagian -0240 secara khusus dan verifikasi papan menyediakan kemampuan antarmuka DeviceNet (bukan protokol lain keluarga CIP seperti EtherNet/IP, yang menggunakan perangkat keras yang berbeda). Pengolahan dan kemasan antistatik yang aman ESD diperlukan untuk transportasi dan penyimpanan.
