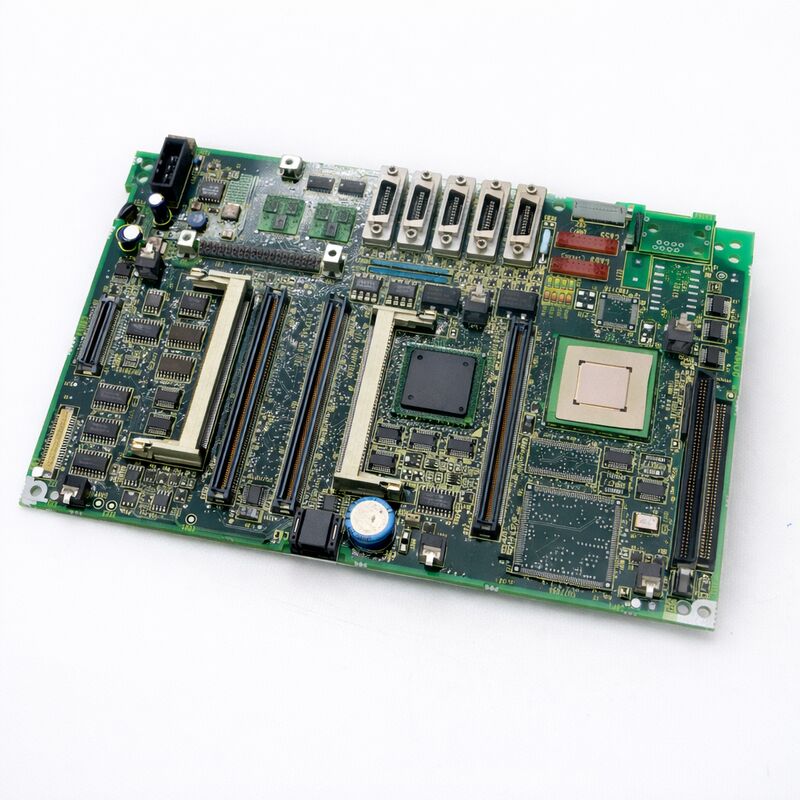

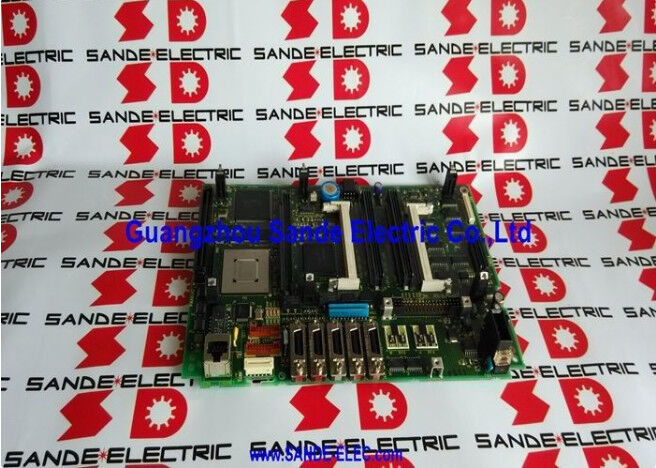

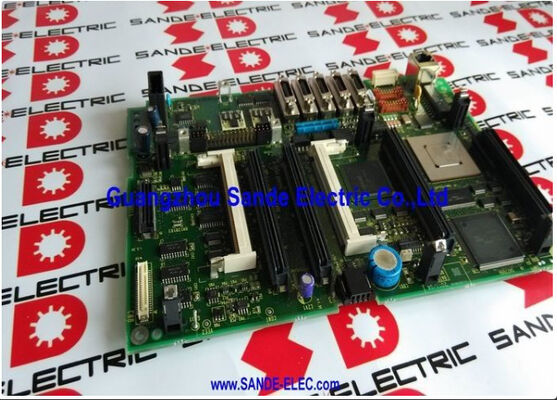

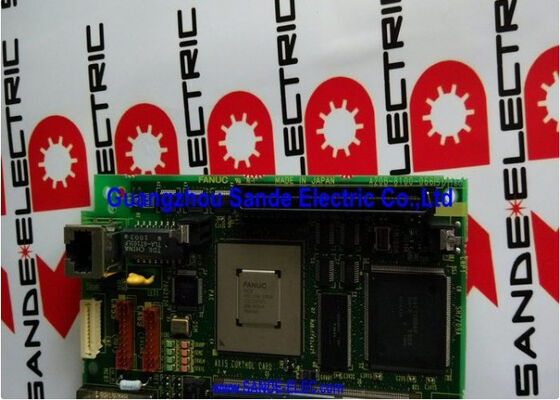

A20B-8101-0285 Papan PCB Fanuc A20B81010285 A2OB-8IOI-O285

FANUC A20B-8101-0285∙ Seri 0i-C Mate PCB Utama A20B-8101 Integrated CNC Master Board, FSSB Servo Interface, Asal Jepang

Gambaran umum

PeraturanFANUC A20B-8101-0285adalah PCB utama untuk FANUC Series 0i-C Mate generasi pertama platform 0i-Mate yang menggunakan komunikasi FSSB (Fiber-optic Serial Servo Bus) sebagai standar,membawa digital high-speed servo loop penutupan untuk kompak, paket CNC yang berorientasi nilai.

Penunjukan "Mate" memiliki makna khusus dalam hierarki produk FANUC: itu mengidentifikasi konfigurasi tingkat awal dari generasi CNC tertentu,dikirimkan dengan biaya sistem yang lebih rendah daripada varian lengkap, dengan batas jumlah sumbu maksimum dan pilihan yang tersedia yang sesuai dengan kebutuhan mesin alat kompak tanpa terlalu menentukan pengontrol.

The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.

0i-B sebelum itu telah membangun platform;0i-C menyempurnakannya dengan implementasi FSSB yang lebih baik dan perangkat lunak servo yang diperbarui yang meningkatkan kinerja kesalahan dan akurasi kontur kecepatan tinggi.

Untuk pembuat mesin alat dari mesin bubut CNC kompak dan pusat pengolahan 3 sumbu, 0i-C Mate dengan papan utama A20B-8101-0285 menawarkan paket menarik: platform kontrol FANUC yang terbukti,Servo drive berbasis FSSB, dan PMC yang cukup mampu untuk pengendalian fungsi mesin yang khas pada titik harga yang membuat mesin jadi kompetitif.

Layar monokrom 7 inci adalah diagnostik dari era 0i-Mate-C. Ini adalah antarmuka operator standar untuk versi Mate di seluruh generasi 0i-Cdan akrab bagi para mekanik yang bekerja pada mesin seri 0i.

Hanya sampai generasi 0i-D yang LCD warna tersedia pada platform Mate,dan tampilan monokrom 7 inci tetap salah satu pengidentifikasi dikenali dari mesin 0i-Mate-C-dilengkapi di lapangan.

Spesifikasi Utama

0i-Mate-C dalam Ekosistem Mesin Perkakas

0i-C Mate menemukan adopsi yang paling kuat di segmen mesin bubut CNC kompak dan suku cadang presisi serupa dalam volume tinggi.

Untuk mesin-mesin ini, konfigurasi 2 sumbu (X dan Z) 0i-Mate-TC dengan kontrol spindle adalah persis apa yang dibutuhkan.

PMC memiliki kapasitas I/O yang cukup dan kompleksitas tangga untuk menangani fungsi bantu dari mesin bubut CNC normaldan chip conveyor tanpa memerlukan kapasitas diperluas dari penuh 0i-TC.

0i-Mate-MC melayani pusat pemesinan vertikal 3 sumbu di ujung bawah pasar mesin dengan perjalanan meja dalam kisaran 400 600 mm, cocok untuk pekerjaan prototipe, produksi jangka pendek,dan aplikasi pendidikan.

Untuk mesin-mesin ini, interpolasi simultan 3 sumbu dengan sistem servo kelas FANUC adalah persyaratan utama, dan keterbatasan Mate untuk 3 sumbu tidak menjadi kendala.

Apa yang tidak ditawarkan oleh 0i-Mate-C yang disediakan oleh 0i-C penuh: jumlah sumbu di luar 3 (mengecualikan integrasi meja putar sumbu ke-4 tanpa solusi kreatif), kapasitas tangga PMC yang diperluas,lompatan kecepatan tinggi dan opsi lanjutan lainnya, dan tampilan berwarna.

Untuk mesin di mana kemampuan ini diperlukan, penuh 0i-C adalah pilihan yang tepat.

Cadangan data penting sebelum penggantian papan

A20B-8101-0285 membawa data operasional mesin di area memori FROM dan SRAM terintegrasi.:semua parameter CNC (lebih dari 1000 pengaturan individu yang mendefinisikan batas perjalanan poros, keuntungan servo, batas pemeriksaan program, perilaku interpolasi, dan setiap fungsi CNC lainnya),semua program bagian yang disimpan dalam memori CNC, program tangga PMC dan parameter PMC, perpustakaan makro jika ada, dan data offset alat dan koordinat kerja.

Pada 0i-Mate-C, media I/O untuk cadangan tergantung pada apa yang tersedia pada mesin: kartu memori (PCMCIA dalam generasi ini), koneksi serial RS-232C,atau dalam beberapa konfigurasi koneksi link I/O.

Ruang layar monokrom 7 inci yang terbatas membuat menu cadangan sedikit lebih intensif navigasi daripada CNC layar warna kemudian,tapi prosedurnya terdokumentasi dengan baik dalam manual perawatan 0i-Mate-C.

Setelah menginstal papan pengganti dan memuat semua data cadangan,mesin harus melalui siklus pulang dan akurasi sumbu harus diverifikasi dengan tes pemotongan atau pengukuran gauge sebelum mesin dikembalikan ke produksi.

LED Diagnostic Array

Papan A20B-8101-0285, seperti kebanyakan papan utama FANUC, memiliki serangkaian indikator LED di wajahnya yang menampilkan kemajuan boot dan kesalahan yang terjadi selama inisialisasi.

LED ini berputar melalui urutan yang ditentukan saat CPU melakukan pengujian sendiri: pemeriksaan catu daya, checksum ROM, tes SRAM, upaya inisialisasi sistem servo, dan sebagainya.

Kegagalan pada setiap tahap menyebabkan urutan LED berhenti pada pola tertentu.

Pola LED dan artinya didokumentasikan dalam manual pemeliharaan 0i-Mate-C. Untuk insinyur pemeliharaan yang menangani mesin yang tidak akan selesai boot, reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, kesalahan kabel FSSB, kegagalan servo amplifier) mencegah penyelesaian boot normal.

FAQ

Q1: Setelah mengganti A20B-8101-0285 dan memuat semua data cadangan, poros tidak bergerak dan CNC menunjukkan "SV-417 Analog output error". Apa ini?

SV-417 biasanya menunjukkan masalah dengan FSSB link atau servo amplifier inisialisasi.koneksi kabel FSSB harus diperiksa memastikan kabel servo-optik dipasang dengan benar di konektor FSSB papan utama dan di ujung servo amplifier.

Juga periksa bahwa parameter penugasan sumbu FSSB telah dipulihkan dengan benar dari cadangan.

Jika FSSB tidak dapat membangun komunikasi, semua sumbu servo akan menunjukkan kesalahan kesiapan.

Jika kabel serat dan parameter dikonfirmasi benar, hidupkan servo amplifier secara independen (jika memungkinkan) untuk memeriksa status LED mereka.

T2: Tampilan 0i-Mate-C menunjukkan "B-64305EN" atau teks manual serupa selama layar tertentu.

Tampilan FANUC CNC kadang-kadang menampilkan string referensi internal atau teks versi perangkat lunak selama layar diagnostik atau pengaturan. Ini adalah perilaku firmware normal dan tidak menunjukkan kesalahan papan.

Indikator utama masalah layar atau papan adalah: layar tidak menyala sama sekali, layar yang menunjukkan karakter yang salah di semua layar (bukan hanya pesan diagnostik),atau layar operasi normal mesin tidak dapat diakses.

Jika hanya satu atau beberapa layar yang menampilkan teks tak terduga sementara operasi normal terus berlanjut, ini biasanya merupakan item konfigurasi parameter daripada kesalahan perangkat keras.

T3: Nomor seri CNC mesin (ID mesin) disimpan di papan utama. Apakah ini dapat dipulihkan setelah penggantian papan?

Nomor seri CNC dan identifikasi perangkat lunak sistem disimpan di area FROM papan dan merupakan bagian dari prosedur cadangan / pemulihan normal.Jika data papan asli telah didukung sebelum kegagalan dan pemulihan selesai, CNC nomor seri seperti yang disimpan dalam memori controller akan dipulihkan.

Namun, label nomor seri fisik pada papan asli tidak dapat ditransfer ke papan pengganti.

Jika nomor seri CNC digunakan untuk pelacakan pendaftaran opsi atau catatan pemeliharaan,memperbarui catatan tersebut untuk mencerminkan nomor seri fisik papan baru dan perhatikan bahwa nomor seri CNC fungsional dalam perangkat lunak telah dipulihkan dari cadangan.

Q4: Mesin 0i-Mate-C hanya memiliki 2 sumbu servo (konfigurasi mesin bubut). Penggantian A20B-8101-0285 menunjukkan pengaturan parameter yang benar tetapi satu sumbu tidak merespons. Apa yang harus diperiksa?

Pada 0i-Mate-TC, dua sumbu servo (X dan Z) terhubung ke penguat servo melalui rantai FSSB. Jika satu sumbu tidak merespon setelah penggantian papan dengan parameter yang benar,Memverifikasi penugasan sumbu FSSB parameter yang mendefinisikan posisi FSSB mana yang sesuai dengan sumbu CNC mana.

Jika tugas FSSB tidak sesuai dengan urutan rantai amplifier fisik, CNC memerintahkan satu sumbu tetapi amplifier lain merespons.

Juga verifikasi bahwa kabel pengkode untuk sumbu yang tidak merespon terhubung dengan benar √ kabel pengkode yang terputus mencegah sumbu tersebut diinisialisasi bahkan jika tautan perintah FSSB berfungsi.

Q5: Apakah A20B-8101-0285 cross-compatible dengan full 0i-C main board (non-Mate), dan dapat memperpanjang mesin Mate ke 4 sumbu?

Tidak, 0i-Mate-C dan full 0i-C menggunakan papan utama yang berbeda dengan konfigurasi perangkat lunak yang berbeda.

A20B-8101-0285 adalah papan khusus Mate dan perangkat lunak terintegrasi mendukung jumlah sumbu maksimum Mate.

Menambahkan sumbu ke-4 ke mesin 0i-Mate-C akan membutuhkan penggantian seluruh sistem CNC dengan konfigurasi 0i-C penuhdan servo hardware yang berpotensi berbeda.

Ini bukan pertukaran papan sederhana dan merupakan proyek peningkatan sistem CNC daripada penggantian pemeliharaan.
