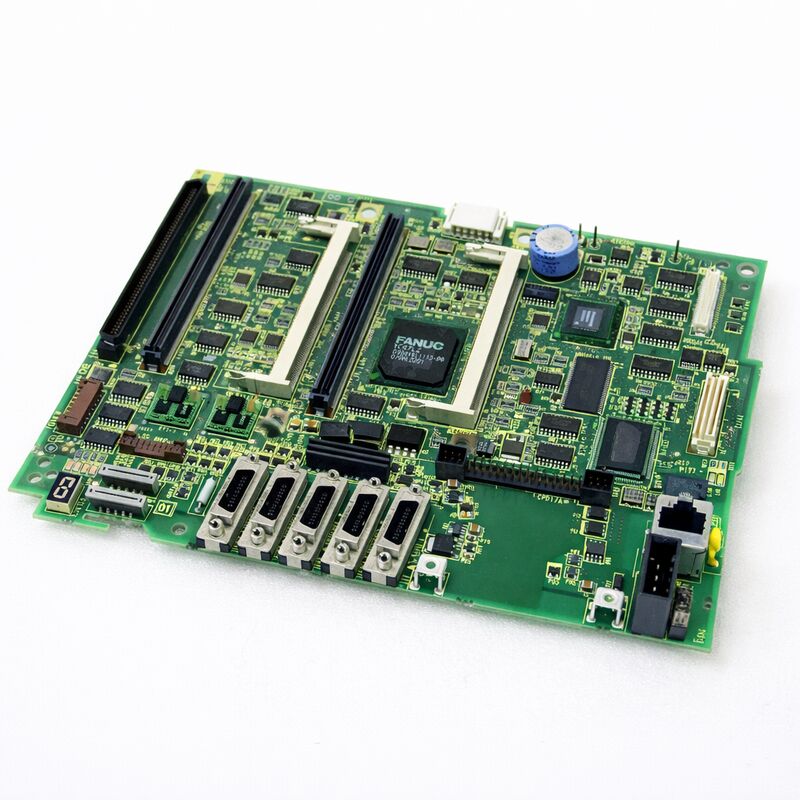

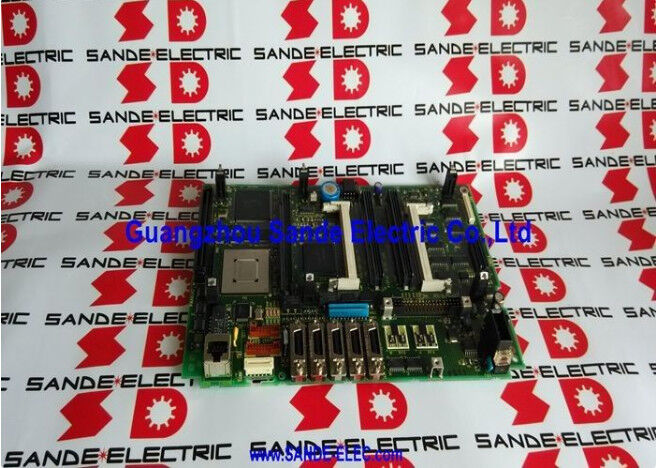

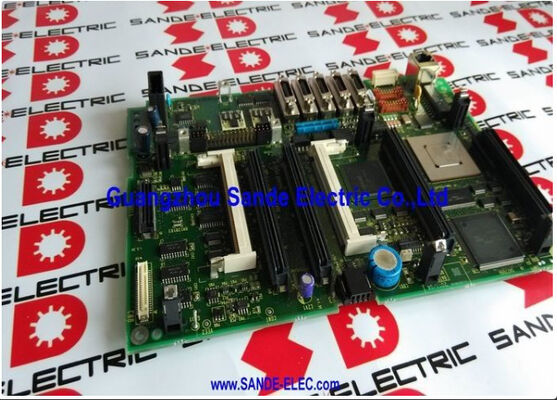

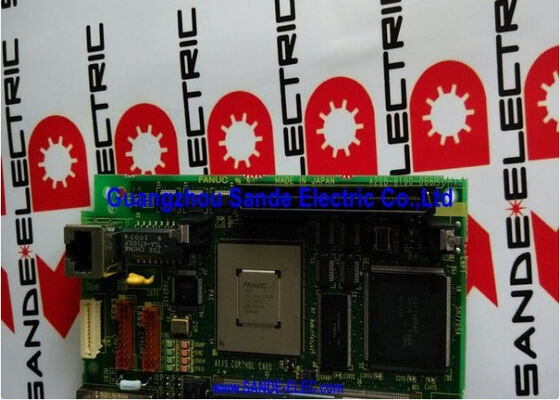

FANUC A20B-8101-0374 | PCB Utama -- Seri Pengontrol CNC Kelas Atas A20B-8101
FANUC A20B-8101-0374 termasuk dalam keluarga papan A20B-8101 -- seri PCB utama FANUC untuk generasi CNC Seri 30i/31i/32i berkinerja tinggi. Keluarga ini mencakup perangkat keras kontrol untuk pengontrol CNC FANUC yang paling mampu yang diproduksi selama era seri-i.
Mesin yang menjalankan pengontrol ini menangani pekerjaan yang tidak dapat ditangani oleh generasi CNC yang lebih sederhana: interpolasi simultan lima sumbu, operasi multi-jalur dengan eksekusi program independen pada setiap jalur, interpolasi nano berkecepatan tinggi untuk komponen yang kritis terhadap hasil akhir permukaan, dan sinkronisasi kompleks antara operasi pembubutan, penggilingan, dan penggerindaan pada mesin gabungan.
Spesifikasi Utama
| Parameter |
Nilai |
| Seri |
A20B-8101 |
| Platform CNC yang Kompatibel |
FANUC Seri 30i/31i/32i-A dan varian |
| Fungsi |
PCB kontrol utama / fungsi tinggi |
| Tegangan Operasi |
Internal yang disuplai sistem (rak CNC) |
| Konstruksi |
FR-4 kelas industri, komponen SMD |
| Antarmuka |
FSSB, Spindel Serial, I/O Link, Tampilan |
| Status |
Tersedia -- direkondisi, diuji |
| Asal |
Jepang |
Platform 30i/31i/32i-A -- Apa yang Didukung Papan Kontrol
Generasi CNC Seri 30i/31i/32i-A berada di puncak jajaran CNC mesin perkakas FANUC. Memahami apa yang dikontrol oleh platform ini membantu menjelaskan mengapa papan kontrol utama begitu penting.
- Pemesinan multi-jalur: 30i/31i/32i-A mendukung beberapa jalur program independen yang dieksekusi secara bersamaan. Setiap jalur mengontrol set sumbu dan spindelnya sendiri.
- Jumlah sumbu tinggi: Satu CNC 30i/31i/32i-A dapat mengontrol hingga 40 sumbu di semua jalur, dengan hingga 20 sumbu servo dan 4 spindel dalam beberapa konfigurasi.
- Interpolasi berkecepatan tinggi: Fungsi interpolasi nano memproses perintah interpolasi pada resolusi sub-mikron, membutuhkan waktu siklus yang sangat cepat.
- Kontrol simultan lima sumbu: Kontrol titik tengah alat, fungsi bidang kerja miring, dan interpolasi lima sumbu simultan semuanya berjalan melalui prosesor papan kontrol.
Pertimbangan Perawatan untuk Papan Seri A20B-8101
Mengganti papan kontrol utama apa pun di CNC kelas atas memerlukan lebih banyak persiapan daripada mengganti papan periferal atau opsi:
- Pencadangan data sangat penting: Semua data spesifik mesin harus ditangkap sebelum papan dilepas
- Penempatan modul penting: Modul plug-in harus dipasang sepenuhnya dan dengan benar setelah pemasangan kembali
- Urutan verifikasi: Setelah penggantian, verifikasi secara sistematis: parameter CNC, eksekusi tangga PMC, kesiapan sumbu, kesiapan spindel, dan eksekusi program penuh
Pertanyaan yang Sering Diajukan
Q1: CNC Seri 30i menyala tetapi segera menampilkan alarm konfigurasi sistem "9001" atau yang serupa. Apakah A20B-8101-0374 rusak?
Alarm konfigurasi sistem pada startup pertama setelah penggantian papan biasanya menunjukkan bahwa perangkat lunak CNC tidak dapat mengenali konfigurasi perangkat keras papan pengganti. Pertama, verifikasi data SRAM dimuat dengan benar. Jika SRAM dimuat dengan benar dan alarm tetap ada, varian papan mungkin memerlukan penyesuaian parameter perangkat lunak atau mungkin bukan revisi perangkat keras yang benar.
Q2: Bisakah papan opsi dari keluarga A20B-8101 digunakan secara bergantian di berbagai konfigurasi mesin 30i/31i/32i?
Papan opsi dalam keluarga A20B-8101 umumnya kompatibel di seluruh sistem 30i/31i/32i-A, asalkan protokol komunikasi yang sama sedang dipasang dan perangkat lunak CNC mendukung opsi tersebut. Namun, papan opsi juga memerlukan opsi perangkat lunak yang sesuai untuk didaftarkan pada CNC.
Q3: Papan seri A20B-8101 yang tersedia di pasar sekunder terkadang memiliki huruf akhiran yang berbeda. Apakah ini memengaruhi kompatibilitas?
Huruf akhiran dalam nomor suku cadang FANUC biasanya menunjukkan tingkat revisi perangkat keras. Dalam banyak kasus, akhiran revisi yang lebih tinggi bersifat kompatibel mundur. Namun, konfirmasikan dengan pemasok suku cadang bahwa akhiran spesifik yang ditawarkan kompatibel dengan konfigurasi papan utama mesin target.
Q4: Bagaimana A20B-8101-0374 harus diangkut dan disimpan saat disimpan sebagai cadangan?
Simpan dalam kemasan antistatis asli atau kantong aman ESD yang setara dengan desikan. Jauhkan dari kelembaban, suhu tinggi, dan sinar matahari langsung. Papan berisi komponen SMD pitch halus dan logika CMOS yang sensitif terhadap pelepasan muatan elektrostatik.
Q5: Setelah penggantian papan dan pemulihan data yang berhasil, CNC berfungsi tetapi satu sumbu menunjukkan alarm kesalahan pelacakan selama gerakan cepat. Apakah papan pengganti dipasang dengan benar?
Alarm kesalahan pelacakan pada satu sumbu setelah penggantian papan utama paling sering menunjukkan masalah parameter servo daripada kegagalan papan utama. Periksa nilai parameter servo untuk sumbu yang terpengaruh terhadap baseline mesin yang terdokumentasi. Jika parameter terlihat benar, periksa koneksi serat optik FSSB untuk penguat yang terpengaruh.
