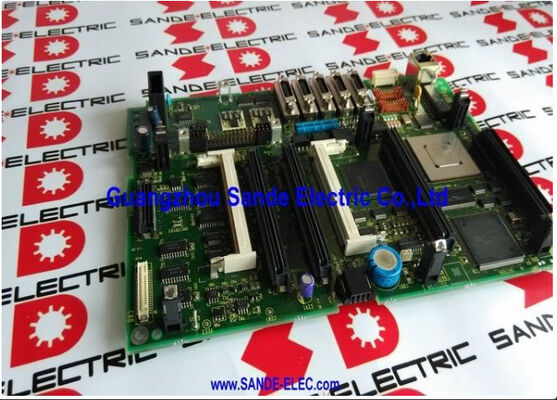

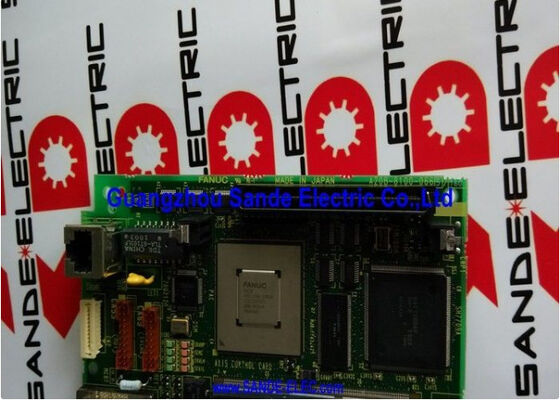

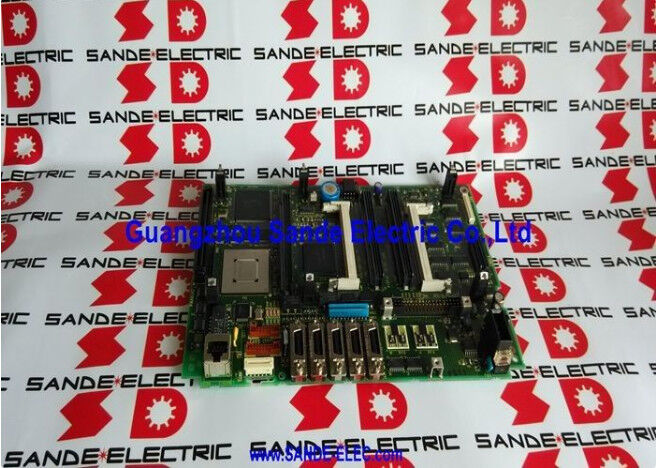

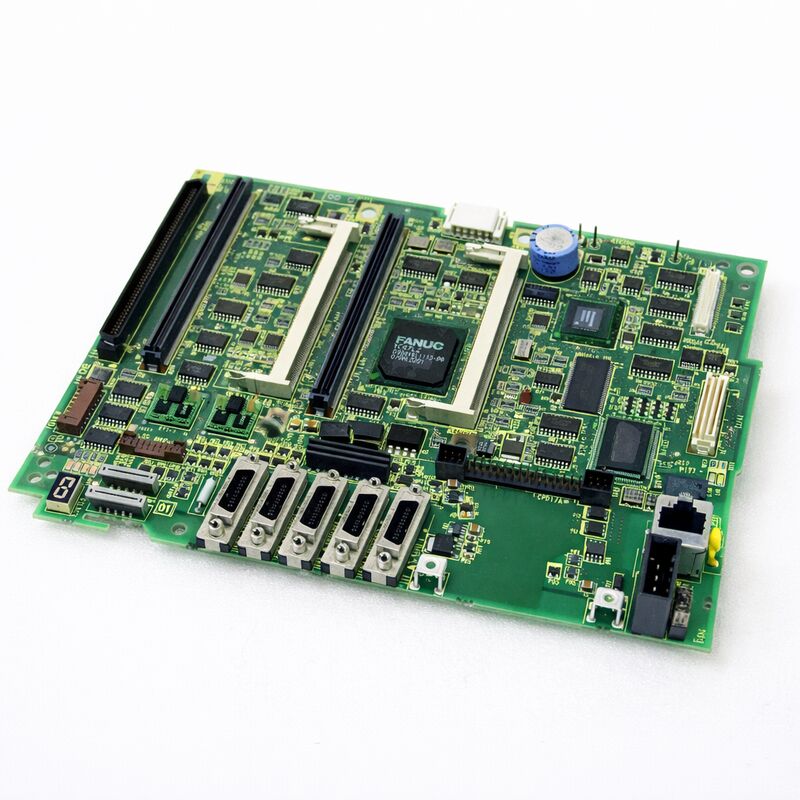

A20B-8101-0375 Papan PCB Fanuc A20B81010375 A2OB-8IOI-O375

FANUC A20B-8101-0375 PowerPoint PCB utama G5 310i-SA / 320i-SA PANEL i Standalone Type CNC Controller, Seri A20B-8101, Asal Jepang

Spesifikasi Utama

Gambaran umum

PeraturanFANUC A20B-8101-0375adalah master board generasi G5 untuk pengontrol 310i-SA dan 320i-SA.

Ini adalah varian tipe standalone dari keluarga seri i kelas atas FANUC ′′ daya komputasi yang sama dengan 31i/32i-A yang dipasang di LCD,tapi dikemas dalam konfigurasi di mana elektronik kontrol tinggal di kabinet rak khusus daripada di belakang panel operator.

Arsitektur mandiri masuk akal untuk alat mesin besar. pusat pemesinan berat, mesin pemotong gigi,dan jalur otomatisasi multi-palet sering memiliki lemari kontrol yang dipasang dari jarak jauh dari posisi operator, getaran, dan kendala fisik pemasangan panel.

310i-SA / 320i-SA menempatkan papan utama dan semua elektronik terkait di lemari jarak jauh itu, terhubung ke layar PANEL i dan unit MDI melalui tautan serat optik.

Penunjukan G5 menandai langkah revisi perangkat keras. FANUC merilis generasi papan baru ketika perbaikan komponen atau pembaruan keandalan membenarkan desain PCB baru.

G5 menggantikan generasi sebelumnya untuk keluarga 310i-SA / 320i-SA.papan G5 melakukan fungsi yang sama dengan pendahulunya dan berfungsi sebagai pengganti untuk papan utama generasi sebelumnya dalam keluarga CNC yang sama.

Standalone vs LCD-Mounted Arsitektur

Memahami arsitektur SA (Standalone) membantu memperjelas apa yang membuat papan ini berbeda dari papan utama jenis yang dipasang LCD seperti A20B-8101-0401.

Pada LCD tipe 30i/31i/32i-A, papan utama terletak langsung di bagian belakang panel operator.

Elektronik kontrol dan tampilan secara fisik terintegrasi di stasiun operator mesin.

Dalam tipe standalone (SA / PANEL i), papan utama tinggal di rak kontrol terpisah.

Tampilan PANEL i dan keyboard MDI berada di stasiun operator, tetapi hanya berisi elektronik tampilan dan input, yang terhubung ke papan utama jarak jauh melalui kabel serat optik berkecepatan tinggi.

Pemisahan ini menawarkan:

• Isolasi fisik penuh dari elektronik kontrol dari lingkungan pemesinan
• Kebebasan untuk memasang panel operator di posisi optimal untuk operator
• Akses yang lebih mudah ke rak kontrol untuk pemeliharaan
• Pemisahan EMC yang lebih bersih antara elektronik drive bertenaga tinggi dan papan utama CNC

Untuk mesin dengan beberapa stasiun operator, arsitektur mandiri juga memungkinkan satu pengontrol untuk melayani pengaturan panel operator yang lebih kompleks.

Generasi Dewan G5

Penomoran revisi perangkat keras FANUC (G1, G3, G5...) melacak peningkatan perangkat keras bertahap ke desain fungsional yang sama.Transisi ke IC yang lebih baru, meningkatkan manajemen termal, atau memperbaiki masalah kecil yang diidentifikasi di lapangan.

Fungsi papan tidak berubah G5 melakukan identik dengan G3 dari perspektif perangkat lunak CNC.

Dari sudut pandang pemeliharaan, G5 adalah pengganti yang tepat untuk generasi perangkat keras sebelumnya dalam keluarga 310i-SA / 320i-SA.

Saat memesan penggantian, spesifikasi G5 (A20B-8101-0375) memastikan kompatibilitas dengan dukungan bagian FANUC saat ini,karena generasi sebelumnya mungkin tidak lagi tersedia dan G5 dirancang untuk berfungsi sebagai pengganti lintas generasi.

Ringkasan Prosedur Penggantian

Mengganti A20B-8101-0375 dalam sistem 310i-SA / 320i-SA mandiri membutuhkan perhatian yang cermat terhadap tata letak kabinet mandiri:

Langkah 1 Data cadangan.Sebelum menyentuh papan, lakukan cadangan SRAM lengkap melalui layar boot CNC. Simpan ke kartu memori FANUC atau PC melalui RS-232C. Tangkap semua program, parameter, dan data PMC.

Langkah 2 Isolasi daya.Matikan mesin sepenuhnya, konfirmasi bus DC dari rak kontrol sudah terkuras, matikan energi dan kunci kabinet kontrol.

Tahap 3 Dokumentasi kabel.Dalam lemari standalone, lebih banyak kabel yang terhubung ke papan utama daripada dalam konfigurasi yang dipasang pada LCD.

Langkah 4 Pertukaran papan.Lepaskan modul plug-in (kartu CPU, modul memori, kartu kontrol servo) dari papan asli dan pindahkan ke papan pengganti.

Langkah 5 Sambungkan kembali semua kabel sesuai dengan dokumentasi dari Langkah 3. Sambungkan kembali link PANEL serat optik i.

Langkah 6 SRAM pemulihan.Aktifkan dalam mode boot, muat cadangan SRAM, pastikan semua data dimuat dengan benar sebelum memulai operasi normal.

FAQ

P1: Kontroler 310i-SA menunjukkan alarm sistem "9001" setelah A20B-8101-0375 diganti. Apa penyebabnya?

Sebuah alarm 9001 segera setelah penggantian papan biasanya menunjukkan ketidakcocokan konfigurasi antara papan baru dan data SRAM yang dimuat, atau pemulihan SRAM tidak selesai dengan benar.

Pertama, pastikan semua modul plug-in diletakkan dengan benar ̇ kartu servo atau kartu CPU yang dimasukkan sebagian memicu alarm konfigurasi. Kedua, coba kembali SRAM dari mode boot.

Jika alarm terus berlanjut, the board revision may require a specific software parameter to recognise the G5 hardware correctly — consult the FANUC maintenance manual or contact FANUC service for the specific board initialisation procedure.

T2: Bisakah papan G5 (A20B-8101-0375) mengganti papan G3 (A20B-8101-0373) di mesin yang sama?

Ya. G5 adalah pengganti yang dimaksudkan FANUC untuk generasi sebelumnya papan utama dalam keluarga 310i-SA / 320i-SA.

Generasi perangkat keras tidak mengubah operasi perangkat lunak CNC. semua modul plug-in dari papan G3 asli (kartu CPU, kartu servo,modul memori) ditransfer ke papan G5 dan terus beroperasi dengan benar.

Prosedur cadangan dan pemulihan data SRAM adalah sama terlepas dari generasi perangkat keras yang sedang dipasang.

T3: PANEL i menampilkan "kesalahan link" setelah papan utama kabinet mandiri diganti. Apa yang harus diperiksa?

Kesalahan link PANEL i setelah penggantian papan utama hampir selalu menunjukkan koneksi kabel serat optik antara lemari mandiri dan unit tampilan PANEL i.konektor serat optik mungkin telah terganggu atau kabel ditarik erat.

Periksa kedua ujung setiap kabel serat optik di konektor COP papan utama dan pada konektor penerima unit PANEL i.

Bersihkan ujung serat dengan tisu bebas bulu jika ada kontaminasi yang terlihat.

Sambungkan kembali dengan kuat dan periksa bahwa indikator status hubungan (jika dipasang) menunjukkan normal.

Q4: Bagaimana tipe 310i-SA yang berdiri sendiri berbeda dari unit tampilan yang terhubung ke jaringan (Panel i) untuk keperluan pemeliharaan?

Papan utama (A20B-8101-0375) di lemari mandiri menghasilkan semua pemrosesan CNC.Unit tampilan PANEL i di stasiun operator hanya berisi elektronik tampilan dan keyboard MDI ¢ tidak memiliki kemampuan pemrosesan CNC sendiri.

Untuk pemeliharaan, ini berarti semua data diagnostik (log alarm, pembacaan parameter, pemantauan tangga) tersedia melalui tampilan PANEL i meskipun pemrosesan terjadi dari jarak jauh.

Jika tampilan tidak menunjukkan gambar, kesalahan dapat terjadi pada tautan serat, unit tampilan PANEL i itu sendiri, atau sirkuit output tampilan papan utama.

T5: Apakah baterai SRAM harus diganti pada saat yang sama dengan papan utama?

Jika baterai cadangan SRAM mesin berusia lebih dari 2 tahun atau alarm baterai aktif sebelum kegagalan papan, ganti baterai selama pertukaran papan utama.Baterai cadangan SRAM mempertahankan data mesin (parameter, tangga PMC, program) ketika pengontrol dimatikan.

Setelah memasang papan utama baru, muat data SRAM dari media cadangan.

Setelah dikonfirmasi, pemasangan baterai baru memastikan data dapat dipertahankan secara andal selama periode mati listrik di masa depan.

Selalu ganti baterai dengan CNC yang dihidupkan untuk menghindari kehilangan data SRAM.
