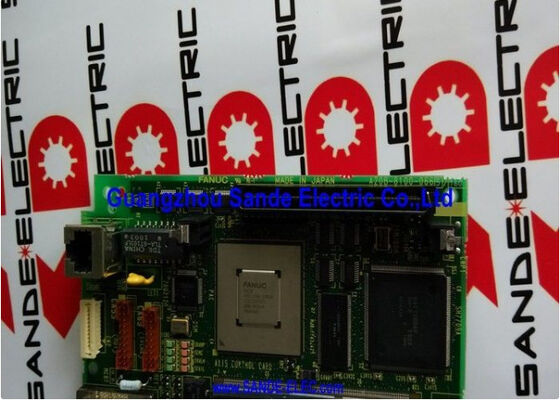

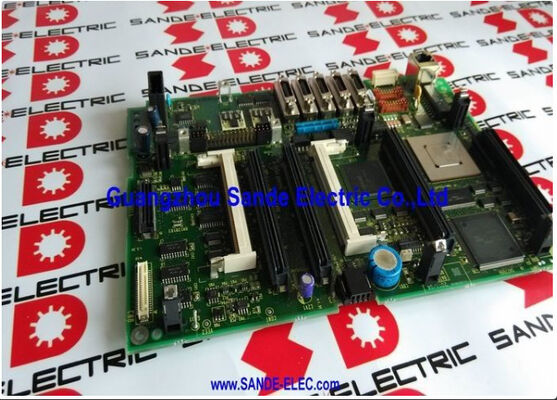

A20B-8101-0401 Papan PCB Fanuc A20B81010401 A2OB-8IOI-O4OI

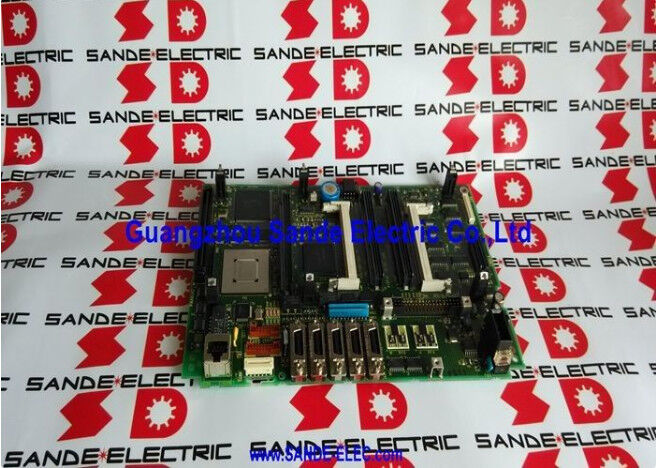

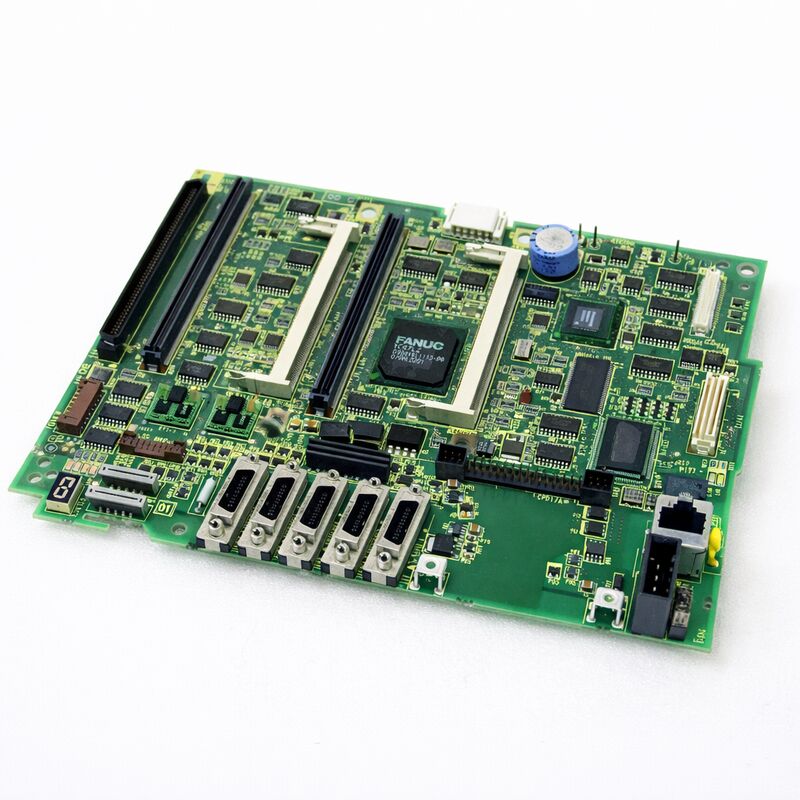

FANUC A20B-8101-0401∙ PCB utama A5 untuk Seri 30i/31i/32i-A

Gambaran umum

PeraturanFANUC A20B-8101-0401adalah master board untuk salah satu generasi CNC yang paling mampu dari FANUC. Seri 30i/31i/32i-A mewakili tingkat kinerja tinggi dari FANUC i-series controller yang dibangun untuk kompleks, multi-path,mesin multi-sumbuPusat pengolahan lima sumbu.

Pusat putar komposit mesin penggiling roda gigi jalur FMS multi-palet ini adalah mesin di mana keluarga 30i/31i/32i tinggal

Penunjukan A5 mengacu pada revisi perangkat keras papan ini dalam siklus hidup produk Seri 30i/31i/32i-A.

Ini menggantikan varian papan utama sebelumnya dan menggabungkan pembaruan perangkat keras FANUC untuk memenuhi persyaratan keandalan dan kompatibilitas yang terkumpul selama penyebaran lapangan versi sebelumnya.

Ketika FANUC merilis varian papan utama yang diperbarui seperti A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Spesifikasi "tanpa fungsi PC" adalah rincian penting dalam pengadaan.

Seri 30i/31i/32i ditawarkan dalam dua konfigurasi: standar (tanpa PC terintegrasi) dan dengan fungsi PC terintegrasi.

Varian fungsi PC menjalankan PC tertanam berbasis Windows pada papan utama yang sama, memungkinkan fungsi CNC terbuka FANUC, pengembangan HMI kustom, dan perangkat lunak aplikasi berbasis PC.

A20B-8101-0401 adalah varian non-PC. Ini tidak dapat ditukarkan dengan papan utama fungsi PC. Konfigurasi perangkat keras, konektor, dan perangkat lunak berbeda antara keduanya.

Spesifikasi Utama

Pemasangan LCD/MDI

Seri 30i/31i/32i-A menggunakan arsitektur fisik yang berbeda dari controller seri FANUC i sebelumnya.Dalam 30i/31i/32i-A, papan utama dipasang langsung di bagian belakang unit LCD/MDI panel operator.

Integrasi ini mengecilkan jejak kabinet secara keseluruhan dan menyederhanakan kabel, tetapi mengubah prosedur pemeliharaan.

Untuk mengakses A20B-8101-0401, panel operator harus dibuka atau unit LCD/MDI harus dilepas dari mesin.

Papan ini dapat diakses dari bagian belakang panel. Ini berarti penggantian sering dapat dilakukan di mesin tanpa benar-benar membongkar kabinet kontrol.

Namun, lokasi pemasangan unit LCD / MDI kadang-kadang tinggi di mesin, kadang-kadang di liontin berarti kondisi akses bervariasi secara signifikan antara desain mesin.

Rencanakan akses sebelum memulai. konfirmasi apa alat yang dibutuhkan. konfirmasi papan pengganti diuji dan siap.

Cadangan dan pengisian ulang SRAM adalah bagian yang paling memakan waktu dari prosedur ̇ pertukaran papan fisik itu sendiri, setelah akses ditetapkan, mudah.

Data SRAM Langkah cadangan kritis

A20B-8101-0401 memiliki antarmuka dengan modul FROM/SRAM yang menyimpan semua data khusus mesin.

Ini termasuk parameter CNC, program tangga PMC (Programmable Machine Controller), data offset alat, sistem koordinat kerja, dan program bagian yang disimpan.

Tidak ada data ini pada papan utama itu sendiri tetapi pada modul FROM / SRAM.

Namun, beberapa konfigurasi pengontrol menyimpan data terkait boot di SRAM yang harus dikelola dengan hati-hati selama penggantian papan.

menggunakan fungsi cadangan layar boot FANUC, transfer DNC, atau kartu memori FANUC untuk menangkap seluruh set data.mengembalikan data SRAM sebelum mencoba operasi normal.

Melewatkan langkah ini menciptakan situasi di mana mesin tidak dapat berjalan parameter pada nilai default, PMC tidak memiliki tangga untuk dijalankan, dan program bagian hilang.

Pemulihan dari ini mungkin tetapi memakan waktu. lima menit cadangan sebelum memulai pekerjaan menghemat potensi jam masuk kembali setelah.

FAQ

Q1: Setelah mengganti A20B-8101-0401, CNC menunjukkan alarm "SR" atau kesalahan startup terkait memori.

Alarm SR pada saat startup biasanya menunjukkan bahwa data SRAM tidak dipulihkan dengan benar setelah penggantian papan.Jika proses backup terganggu atau file data yang salah digunakan, CNC akan memulai dengan data parameter rusak atau tidak lengkap.

Gunakan menu boot FANUC untuk memuat ulang gambar SRAM dari media cadangan.Hubungi FANUC atau insinyur bersertifikat.

T2: Bisakah A20B-8101-0401 mengganti papan utama A20B-8101-0400 sebelumnya di CNC Seri 30i/31i-A?

Ya. -0401 (revisi A5) adalah pengganti terbaru untuk -0400 dan varian papan utama sebelumnya dalam keluarga non-PC 30i/31i/32i-A.

FANUC menunjuk revisi perangkat keras baru sebagai pengganti untuk semua varian sebelumnya, sehingga -0401 cocok untuk setiap mesin 30i/31i/32i-A yang menggunakan papan utama non-PC sebelumnya.

Konfirmasi mesin menggunakan konfigurasi non-PC sebelum memesan varian papan fungsi PC memiliki nomor bagian yang berbeda dan tidak dapat ditukar.

T3: Mesin menggunakan panel LCD berwarna 15 inci. Apakah A20B-8101-0401 mendukung tampilan ini?

Papan utama A20B-8101-0401 terhubung ke unit LCD melalui antarmuka tampilan yang terintegrasi ke dalam perakitan LCD/MDI.

Kompatibilitas papan dengan ukuran layar biasanya ditentukan oleh konfigurasi sistem CNC secara keseluruhan daripada papan utama saja.

Jika papan utama asli bekerja dengan panel warna 15 inci, penggantian langsung dengan A20B-8101-0401 juga akan bekerja dengan panel itu.

Jika ragu, periksa spesifikasi antarmuka tampilan antara papan pengganti dan unit LCD yang dipasang.

T4: Berapa lama prosedur penggantian A20B-8101-0401 biasanya berlangsung?

Untuk seorang teknisi yang berpengalaman dengan perangkat keras 30i/31i/32i-A, prosedur lengkap ¢ cadangan SRAM, pertukaran papan fisik, pemulihan SRAM, dan verifikasi fungsional ¢ biasanya memakan waktu 2 sampai 4 jam.Pertukaran fisik sendiri membutuhkan waktu 30 sampai 60 menit tergantung pada akses panel.

SRAM backup dan restore, termasuk verifikasi, menyumbang sebagian besar waktu yang tersisa.

Proses pertama kali pada konfigurasi mesin yang tidak dikenal membutuhkan waktu lebih lama.

Q5: CNC menghasilkan "SYSTEM ALARM" pada saat power-up setelah A20B-8101-0401 baru dipasang. Tampilan menunjukkan kode kesalahan. Bagaimana ini harus diselidiki?

Alarm sistem segera setelah pemasangan papan biasanya menunjukkan salah satu dari tiga hal: restorasi data SRAM yang tidak lengkap,ketidakcocokan konfigurasi perangkat keras (seperti kartu CPU atau modul FROM/SRAM yang tidak dipasang dengan benar), atau masalah koneksi fisik (kabel tidak sepenuhnya terhubung kembali selama pemasangan ulang).

Periksa semua tempat duduk modul terlebih dahulu ¢ tekan setiap modul plug-in dengan kuat ke konektornya.

Jika alarm terus berlanjut setelah pemeriksaan ini, catat kode kesalahan spesifik dan rujuk ke dalam FANUC Series 30i/31i/32i-A Maintenance Manual (B-63945EN).
