A20B-8101-0440 Papan PCB Fanuc A20B81010440 A2OB-8IOI-O44O

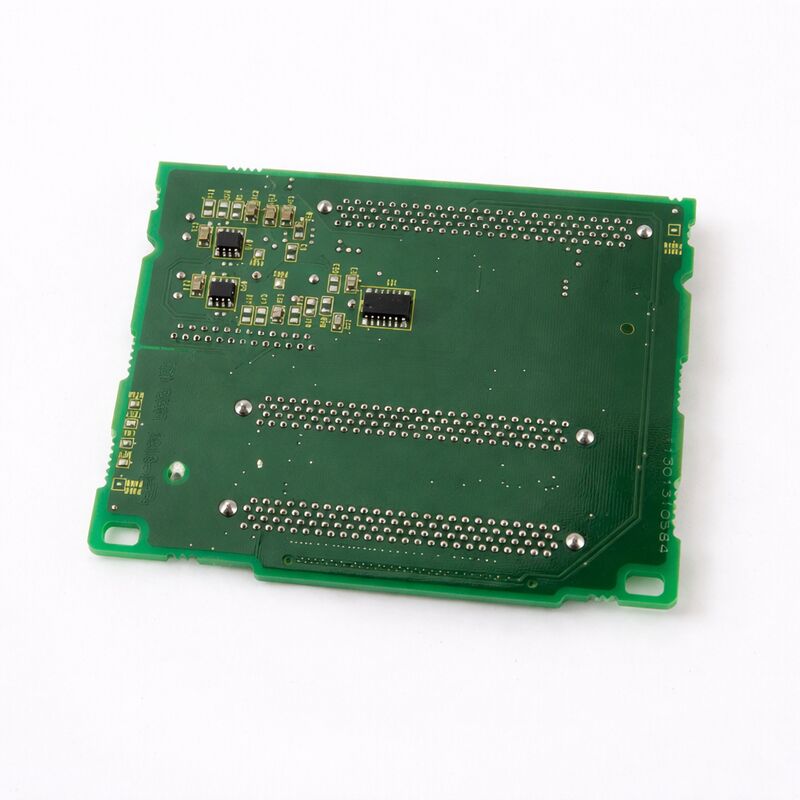

FANUC A20B-8101-0440 | PCB Kontrol Utama — Seri CNC Kelas Atas A20B-8101, Papan Kontrol CNC Industri, Asal Jepang

Gambaran Umum

Papan FANUC A20B-8101-0440 termasuk dalam salah satu keluarga papan paling berkemampuan teknis yang pernah diproduksi FANUC — seri A20B-8101 untuk generasi CNC 30i/31i/32i.

Ini adalah keluarga papan untuk mesin yang mendorong batas kemampuan pemesinan CNC: pemotongan simultan lima sumbu pada komponen kedirgantaraan, pembubutan dan penggilingan multi-jalur pada pusat mesin komposit, interpolasi nano pada permukaan tingkat optik, dan operasi multi-spindel tersinkronisasi pada jalur transfer.

Setiap fungsi yang dilakukan CNC berjalan melalui perangkat keras dalam seri A20B-8101.

Prosesor papan utama menangani perhitungan interpolasi, komunikasi servo, antarmuka spindel, dan eksekusi tangga PMC secara bersamaan, semuanya dalam waktu siklus yang menjaga mesin tetap berjalan pada laju umpan yang diperintahkan tanpa gangguan.

Sirkuit komunikasi papan — FSSB untuk penguat servo, I/O Link untuk I/O mesin, tautan spindel serial untuk penggerak spindel — menangani puluhan pertukaran data berkecepatan tinggi simultan setiap milidetik.

A20B-8101-0440 mewakili tingkat perangkat keras kontrol ini.

Seperti semua papan dalam keluarga, papan ini beroperasi di lingkungan yang menuntut dari mesin perkakas produksi: siklus termal saat mesin memanas dan mendingin, getaran dari proses pemesinan yang ditransmisikan melalui struktur mesin, dan lingkungan listrik kabinet yang berbagi dengan penguat servo dan penguat spindel berdaya tinggi.

FANUC merancang papan ini untuk lingkungan ini — komponen kelas industri, tata letak PCB yang cermat untuk kekebalan EMC, dan sistem konektor yang dinilai untuk tuntutan mekanis penggunaan produksi.

Spesifikasi Utama

Arsitektur Keluarga A20B-8101

Seri A20B-8101 besar dan mencakup banyak fungsi yang berbeda. Memahami di mana posisi -0440 memerlukan tinjauan singkat tentang struktur keluarga.

Papan bernomor terendah dalam keluarga (A20B-8101-0010 hingga sekitar -0100) mencakup papan opsi dan komunikasi: -0030 adalah papan Fast Ethernet, -0050 adalah master Profibus, -0100 adalah slave Profibus, -0220 adalah master DeviceNet, -0330 adalah slave DeviceNet.

Ini adalah papan opsi yang dipasang pada slot ekspansi papan utama untuk menambah kemampuan komunikasi.

Papan bernomor lebih tinggi mencakup papan CPU utama untuk berbagai generasi dan konfigurasi perangkat keras 30i/31i/32i-A: -0360 hingga -0403 mencakup rentang papan utama termasuk varian SA (mandiri) dan non-SA.

Selain itu, papan dalam rentang -0440 dan yang lebih tinggi mencakup varian generasi selanjutnya dan konfigurasi khusus dalam keluarga 30i/31i/32i-A.

Semua papan dalam keluarga berbagi prinsip desain yang sama: ketahanan industri, arsitektur bus milik FANUC, dan kompatibilitas perangkat lunak dengan perangkat lunak CNC 30i/31i/32i-A.

Prioritas Perawatan untuk Papan Seri A20B-8101

Memelihara papan dalam keluarga A20B-8101 memerlukan pendekatan disiplin yang sama di semua varian:

Perlindungan data pra-kerja. Semua data SRAM — parameter, tangga PMC, program, data koordinat — harus dicadangkan sebelum papan utama dilepas.

Modul FROM/SRAM mungkin ada di atau terpisah dari papan utama, tetapi proses pencadangan identik: gunakan fungsi pencadangan layar boot FANUC atau transfer DNC ke PC.

Manajemen modul. Modul plug-in yang dipasang pada papan asli (kartu CPU, kartu kontrol servo, modul memori) ditransfer ke papan pengganti. Setiap modul harus terpasang sepenuhnya — pemasangan yang tidak lengkap menyebabkan pola kesalahan yang meniru kegagalan papan utama.

Integritas koneksi. Setelah pemasangan kembali, verifikasi semua kabel terpasang sepenuhnya. Konektor serat optik FSSB sangat penting — serat yang tampak terhubung tetapi tidak terkunci sepenuhnya menghasilkan kesalahan komunikasi servo intermiten yang sulit didiagnosis tanpa mengetahui serat tersebut terganggu.

Verifikasi sistematis. Setelah pemulihan data dan daya hidup, navigasikan semua layar tampilan CNC, verifikasi operasi PMC melalui uji I/O mesin, konfirmasikan kesiapan sumbu servo, dan jalankan siklus uji pada program yang diketahui sebelum melepaskan mesin ke produksi.

FAQ

Q1: Bagaimana cara mengonfirmasi A20B-8101-0440 adalah papan pengganti yang benar sebelum memesan?

Silangkan nomor suku cadang dengan dokumentasi kelistrikan mesin atau label papan utama yang ada. Papan utama FANUC memiliki nomor suku cadang yang tercetak pada papan itu sendiri, seringkali dengan akhiran yang menunjukkan revisi perangkat keras.

Konfirmasikan nomor suku cadang papan cocok dengan pengganti yang dipesan, termasuk akhiran apa pun. Jika nomor suku cadang asli mesin tidak lagi tersedia, hubungi pemasok suku cadang spesialis FANUC untuk mengonfirmasi papan mana yang saat ini merupakan pengganti yang kompatibel.

Q2: Setelah memasang A20B-8101-0440, CNC menyala tetapi sumbu servo menampilkan alarm 401 (servo siap mati). Apa artinya ini?

Alarm 401 (VRDY OFF) saat startup setelah penggantian papan biasanya menunjukkan koneksi serat optik FSSB antara papan utama dan penguat servo pertama dalam rantai FSSB belum terbentuk. Periksa konektor COP10A pada papan — konfirmasikan kabel serat optik terpasang sepenuhnya dan terkunci.

Juga konfirmasikan penguat servo diberi daya (daya kontrol 24V diterapkan) sebelum CNC mencoba komunikasi FSSB.

Jika topologi FSSB memiliki beberapa penguat, CNC harus berkomunikasi dengan masing-masing secara berurutan — kesalahan pada satu penguat memutus rantai hilir.

Q3: Mesin memiliki opsi fungsi PC (CNC terbuka berbasis Windows). Apakah A20B-8101-0440 mendukung ini?

Kemampuan fungsi PC pada generasi 30i/31i/32i-A terkait dengan varian papan utama tertentu. Papan fungsi PC mencakup subsistem PC tertanam (prosesor, memori, dan antarmuka sisi PC) selain fungsi papan utama CNC standar.

Papan standar (non-PC) tidak memiliki subsistem ini. Sebelum memesan, konfirmasikan apakah konfigurasi asli mesin menyertakan fungsi PC — ini menentukan varian papan mana yang diperlukan. Menggunakan papan non-PC untuk mengganti papan fungsi PC (atau sebaliknya) tidak akan berfungsi dengan benar.

Q4: Bisakah pusat perbaikan spesialis memperbaiki papan seri A20B-8101 daripada menggantinya?

Ya. Pusat perbaikan spesialis FANUC secara teratur memperbaiki papan seri A20B-8101 — mengganti kapasitor elektrolitik, konektor yang rusak, dan IC yang gagal, dan menguji pada rig uji pengontrol FANUC khusus.

Untuk fasilitas di mana A20B-8101-0440 mahal untuk diganti, perbaikan yang diuji dari pusat yang memenuhi syarat seringkali merupakan pilihan yang paling hemat biaya.

Pastikan pusat perbaikan memiliki pengalaman terdokumentasi khusus dengan papan seri A20B-8101, bukan hanya PCB FANUC secara umum, karena arsitektur papan CNC kelas atas sangat berbeda dari generasi papan FANUC yang lebih sederhana.

Q5: CNC menampilkan alarm "SRVO-062 BZAL" setelah penggantian papan utama. Apa yang terjadi?

BZAL adalah alarm baterai nol — baterai cadangan untuk data SRAM CNC telah terputus atau gagal, dan isi SRAM mungkin telah hilang atau rusak. Alarm ini umum terjadi ketika baterai terputus selama penggantian papan tanpa memulihkan SRAM dari cadangan terlebih dahulu.

Jika data SRAM dicadangkan sebelum papan dilepas, pulihkan dari media cadangan melalui layar boot.

Ganti baterai dengan unit baru. Jika tidak ada cadangan yang diambil, pemulihan memerlukan pemasukan ulang manual semua parameter mesin — proses yang memakan waktu yang memperkuat mengapa pencadangan SRAM sebelum pekerjaan papan apa pun adalah wajib.
