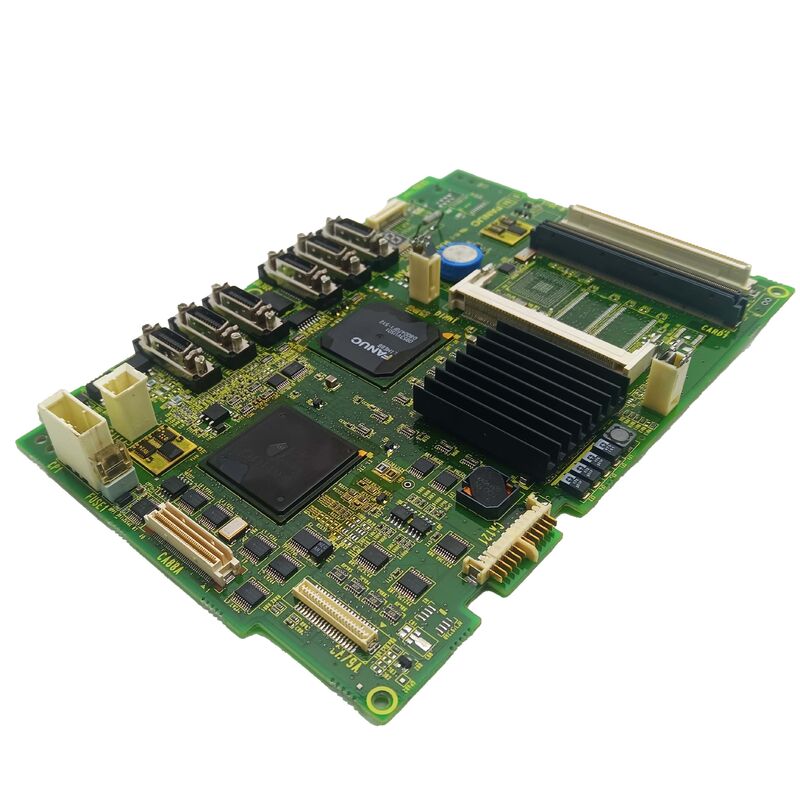

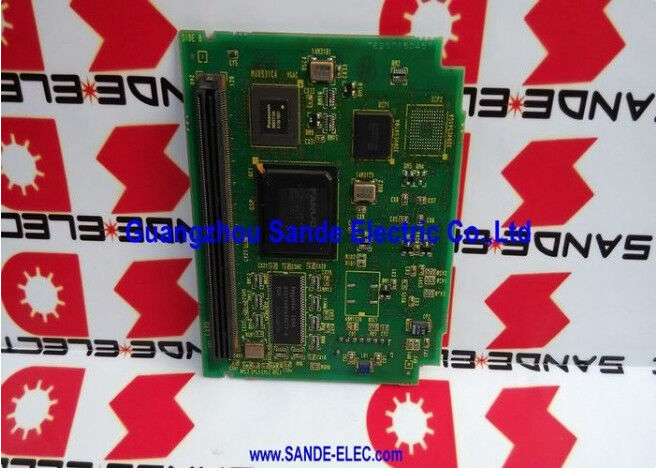

A20B-8200-0011 Papan PCB Fanuc A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011∙ CPU Utama Graphic Display Control PCB A20B-8200 Series, Master CNC Display Controller, Cross-Reference A350-8200-T018, Asal Jepang

Gambaran umum

PeraturanFANUC A20B-8200-0011adalah sebuah papan dengan peran yang mudah diremehkan dari namanya "graphic display control PCB" terdengar sekunder, tapi dalam mesin CNC yang bekerja,tampilan yang gagal secara efektif adalah mesin yang tidak dapat dioperasikan.

Operator tidak dapat melihat posisi poros, tidak dapat membaca pesan alarm, tidak dapat menavigasi program, tidak dapat memeriksa kecepatan spindle atau override feed.mesin dengan layar kosong atau rusak tidak bisa diproduksi.

The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).

Pada generasi sebelumnya FANUC CNC, fungsi grafis biasanya ditangani oleh terpisah, khusus sub-board grafis tanpa fungsi CPU sendiri;Generasi A20B-8200 mewakili langkah FANUC menuju perangkat keras kontrol tampilan yang lebih terintegrasi, menempatkan informasi CPU langsung pada papan tampilan grafis itu sendiri.

The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.

Memiliki kedua nomor referensi yang tersedia menyederhanakan sumber suku cadang karena beberapa dokumentasi dan sistem suku cadang FANUC menggunakan satu sebutan sementara yang lain menggunakan yang lain.

Spesifikasi Utama

Apa Arti "Grafik CPU Utama" Dalam Praktek

Deskripsi papan ini sebagai "Main CPU Graphic" mengacu pada desain dual-fungsi dalam arsitektur tampilan FANUC.biasanya ada hierarki: papan grafis CPU utama (seperti A20B-8200-0011) menerima data tampilan tingkat tinggi dari prosesor kontrol CNC, menafsirkan elemen layar mana yang perlu dirender,dan mendistribusikan perintah rendering ke modul subgraphic yang menangani bagian tertentu dari output tampilan.

Arsitektur master-controller ini melayani tujuan praktis.

Prosesor kontrol utama CNC sudah cukup untuk mengelola servo loop, melakukan interpolasi, memindai logika tangga PMC,dan status sistem pemantauan offloading semua tampilan rendering ke CPU tampilan khusus berarti prosesor kontrol tidak terganggu oleh tugas tampilan.

Display CPU pada A20B-8200-0011 menangani tugas terus menerus menjaga layar operator diperbarui dengan data saat ini, terlepas dari apakah CPU kontrol utama sibuk.

Ketika papan ini gagal, konsekuensinya tergantung pada fungsi mana yang gagal terlebih dahulu.menghasilkan layar kosong atau statis sepenuhnya. Jika fungsi kontrol grafis gagal, tampilan mungkin menampilkan data yang disamarkan atau hanya konten parsial.

Mengetahui jenis kegagalan yang telah terjadi membantu insinyur pemeliharaan memprioritaskansementara tampilan sebagian rusak dapat menunjukkan baik papan ini atau modul subgraphic.

Tampilan kesalahan diagnosis Mengisolasi A20B-8200-0011

Mendiagnosis kesalahan layar CNC membutuhkan bekerja melalui rantai sinyal dari prosesor kontrol utama CNC ke layar:

Langkah 1:Jika poros menanggapi perintah jog (bahkan tanpa melihat tampilan), spindle dimulai, dan PMC menjalankan fungsi mesin,sisi kontrol bekerja kesalahan adalah dalam rantai tampilan.

Langkah 2:Periksa catu daya unit display dan lampu latar (untuk layar LCD).elektronik tampilan atau sinyal dari papan tampilan gagal.

Langkah 3:Jika layar uji atau pesan startup biasanya muncul pada saat menyala, dan tidak ada yang muncul, A20B-8200-0011 belum menginisialisasi output tampilan.Ini adalah pola yang paling mungkin menunjuk ke papan grafis CPU utama.

Langkah 4:Jika beberapa elemen layar muncul dengan benar (label softkey, misalnya) tetapi area lain kosong atau rusak,sub-module grafis yang menangani area tampilan yang terkena mungkin sumber kesalahan daripada papan grafis CPU utama.

Tidak ada kehilangan data dengan penggantian papan tampilan

Salah satu aspek yang meyakinkan untuk mengganti A20B-8200-0011 adalah bahwa papan ini tidak berisi data khusus mesin.tidak ada offset alat disimpan di papan kontrol tampilan grafis.

Semua data tersebut berada di modul FROM dan SRAM CNC, yang berada di papan CPU utama dan tidak terpengaruh oleh penggantian papan grafis.

Oleh karena itu penggantian papan tampilan adalah salah satu prosedur pemeliharaan yang paling bersih yang tersedia secara fisik mengganti papan, menerapkan daya, dan memverifikasi tampilan.Tidak ada urutan verifikasi parameterPastikan layar menunjukkan dengan benar di berbagai halaman tampilan CNC.

FAQ

P1: Panel operator CNC memiliki layar kosong saat power-up, tetapi poros mesin merespon secara normal pada input jog dari keyboard.

Aksi operasi meskipun layar kosong sangat mendukung kesalahan subsistem tampilan daripada kesalahan papan kontrol utama.mengukur tampilan tegangan catu daya jika tersedia).

Jika unit tampilan dihidupkan tetapi tidak ada gambar yang muncul, papan kontrol tampilan adalah tersangka utama.juga periksa koneksi kabel antara papan tampilan dan unit tampilan ️ kabel tampilan longgar menghasilkan gejala yang sama dengan papan tampilan yang gagal dengan biaya nol.

T2: Apakah A20B-8200-0011 dapat ditukarkan dengan varian A20B-8200-0010 yang berdekatan?

Kedua nomor bagian ini adalah varian papan yang dekat tetapi berbeda dalam keluarga A20B-8200. Mereka dapat melayani konfigurasi CNC yang berbeda atau tingkat revisi perangkat lunak.

Sebelum mengganti satu dengan yang lain, konfirmasi dari dokumentasi referensi silang resmi FANUC bahwa -0010 dan -0011 tercantum sebagai dapat ditukarkan untuk instalasi CNC tertentu.Mengganti varian yang tidak kompatibel dapat mengakibatkan kegagalan inisialisasi layar atau rendering layar yang tidak benar bahkan dengan papan pengganti yang berfungsi sepenuhnya.

T3: Tampilan menunjukkan layar status CNC yang benar tetapi fungsi pratinjau jalur alat grafis menunjukkan area yang benar-benar kosong.

Kegagalan selektif hanya tampilan jalur alat grafis sementara semua layar mode karakter (parameter, offset,daftar program) adalah poin yang benar ke fungsi rendering grafis daripada fungsi CPU utama .

Pola ini dapat menunjukkan sub-modul grafis daripada master A20B-8200-0011, tergantung pada arsitektur tampilan tertentu.

A20B-8200-0011 masih layak diselidiki jika penggantian sub-module tidak menyelesaikan kesalahan.

T4: Bagaimana A20B-8200-0011 diuji setelah diganti sebelum mengembalikan mesin ke produksi?

Navigasi melalui masing-masing halaman tampilan CNC secara sistematis: Posisi, PROGRAM, OFFSET / SETTING, parameter SYSTEM, MESSAGE / riwayat alarm, GRAPH (simulasi jalur alat),dan layar kustom pembuat mesin.

Memverifikasi bahwa setiap halaman dimuat dengan benar, diperbarui ketika data berubah (mengubah parameter dan memverifikasi pembaruan layar), dan transisi lancar ketika halaman beralih.Uji fungsi MDI untuk mengkonfirmasi ketukan muncul di layar.

Sebuah papan yang melewati pemeriksaan navigasi layar yang komprehensif ini tidak mungkin memiliki kesalahan tampilan residual.

T5: Bisakah A20B-8200-0011 diperbaiki pada tingkat komponen setelah kerusakan listrik?

Perbaikan pada tingkat komponen dimungkinkan oleh pusat perbaikan spesialis FANUC dengan peralatan yang tepat.dan dalam beberapa kasus kegagalan osilator atau sirkuit jam.

IC CPU tampilan yang gagal sepenuhnya biasanya tidak dapat diperbaiki dengan biaya ekonomi.Kegagalan parsial di mana beberapa fungsi tampilan bekerja dan yang lain tidak sering disebabkan oleh IC periferal tertentu yang dapat diganti.

Untuk mesin produksi-kritis di mana biaya downtime tinggi, menggunakan unit pertukaran yang telah diuji sebelumnya sementara yang asli diperbaiki adalah pendekatan yang paling praktis.
