FANUC A20B-8200-0360 | Modul Kontrol Servo 4-Sumbu — FANUC 0i-C CNC

Kontrol Servo 4-Sumbu pada Platform 0i-C

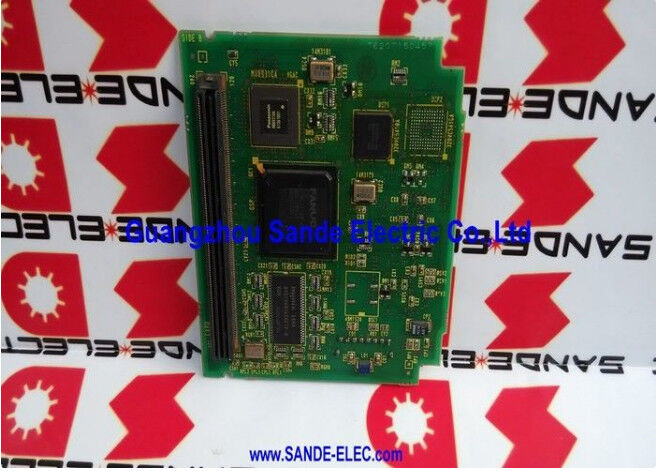

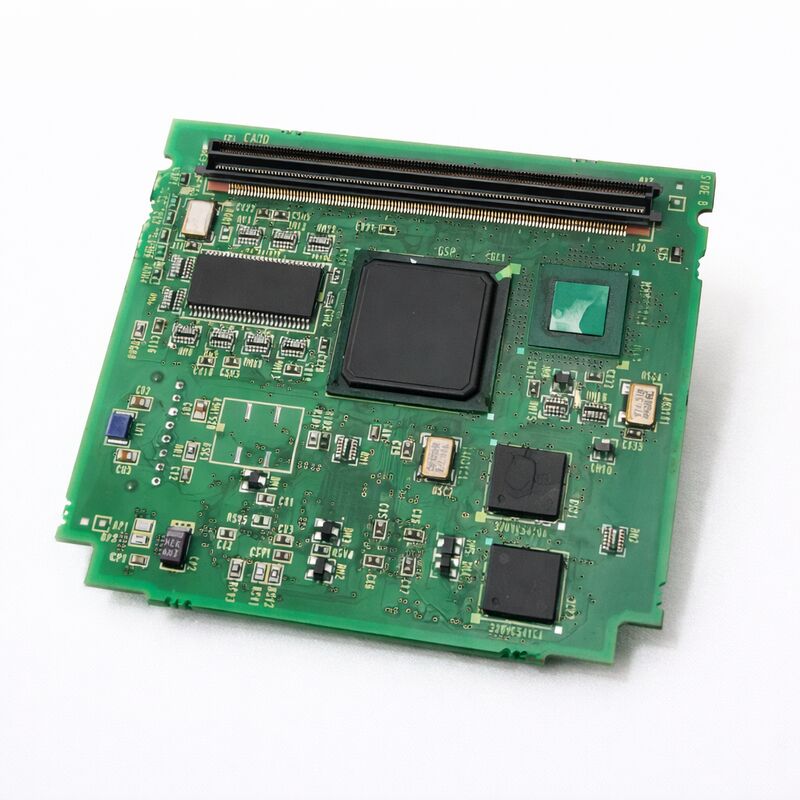

A20B-8200-0360 adalah modul kontrol servo 4-sumbu untuk platform CNC 0i-C FANUC — PCB yang menangani output perintah servo dan pemrosesan umpan balik untuk hingga empat sumbu yang dikontrol di dalam unit kontrol 0i-C. Dalam arsitektur internal 0i-C, modul ini berada di antara papan CPU utama dan sistem penguat servo: ia memproses perintah gerakan sumbu dari tahap interpolasi CNC dan mengelola antarmuka komunikasi servo ke sistem penggerak.

Penunjukan 4-sumbu mendefinisikan kapasitas fungsional modul dan merupakan titik pemeriksaan kompatibilitas utama untuk penggantian. Modul servo yang berbeda dengan jumlah sumbu yang berbeda — seperti varian 2-sumbu atau 3-sumbu dalam keluarga A20B-8200 yang sama — melayani posisi yang berbeda dalam arsitektur sumbu kontrol dan tidak dapat menggantikan tanpa perubahan konfigurasi CNC. Konfirmasikan modul yang terpasang menentukan 4-sumbu dari labelnya sebelum mencari pengganti.

Spesifikasi Utama

Konteks 0i-C

FANUC 0i-C adalah platform CNC ringkas FANUC untuk generasi yang memperkenalkan servo digital penuh dengan komunikasi FSSB dalam paket yang hemat biaya untuk mesin perkakas CNC kecil hingga menengah. Perangkat keras kontrol 0i-C masih ditemukan dalam jumlah besar mesin bubut CNC, pusat pemesinan, dan mesin putar-milling yang diproduksi sepanjang tahun 2000-an dan awal 2010-an.

Ketika modul kontrol servo di 0i-C mengalami kerusakan, sumbu yang terkena kehilangan kontrol — CNC biasanya menghasilkan alarm komunikasi servo atau FSSB di seluruh sumbu yang melewati modul ini.

Catatan Firmware

Daftar layanan untuk A20B-8200-0360 mencatat bahwa pemilihan firmware atau seri mungkin relevan untuk penggantian. Modul mungkin membawa firmware yang spesifik untuk revisi platform 0i-C atau konfigurasi sumbu. Sebelum memasang pengganti, konfirmasikan dengan pemasok bahwa firmware modul kompatibel dengan versi kontrol 0i-C spesifik yang terpasang di mesin.

Ini sangat relevan jika mesin telah mengalami pembaruan perangkat lunak sejak pembuatan asli.

FAQ

Q1: Apa arti penunjukan 4-sumbu dalam praktik?

Ini berarti modul ini mengontrol komunikasi servo untuk empat sumbu mesin secara bersamaan. Pada pusat pemesinan 0i-C yang khas, keempat sumbu ini sesuai dengan X, Y, Z, dan sumbu keempat (seperti sumbu linier atau putar keempat). Modul menangani distribusi perintah sumbu dan pemrosesan umpan balik posisi untuk keempatnya secara bersamaan. Varian jumlah sumbu yang berbeda dari seri A20B-8200 bukanlah pengganti tanpa perubahan konfigurasi sumbu CNC.

Q2: Gejala apa yang menunjukkan modul ini rusak?

Alarm komunikasi servo atau FSSB yang memengaruhi beberapa sumbu secara bersamaan — terutama keempat sumbu yang melewati modul ini — adalah pola kegagalan yang khas. Jika satu sumbu rusak sementara yang lain tetap normal, kerusakan lebih mungkin terjadi pada penguat, motor, atau kabel encoder sumbu spesifik tersebut. Hilangnya keempat sumbu secara bersamaan saat dinyalakan, tanpa kerusakan kabel, menunjukkan modul kontrol servo.

Q3: Apakah mengganti A20B-8200-0360 memerlukan perubahan parameter CNC?

Untuk penggantian 4-sumbu yang sama persis dengan firmware yang cocok, biasanya tidak diperlukan perubahan parameter sumbu — parameter servo dan pengaturan tipe motor disimpan dalam memori SRAM CNC dan tidak terpengaruh oleh penggantian modul. Jika pengganti membawa revisi firmware yang berbeda, langkah-langkah komisioning tambahan mungkin diperlukan. Verifikasi kompatibilitas firmware dengan pemasok sebelum pemasangan.

Q4: Bisakah varian A20B-8200 dengan jumlah sumbu yang berbeda digunakan sebagai pengganti?

Tidak. Keluarga A20B-8200 mencakup modul kontrol servo dengan kapasitas sumbu yang berbeda untuk konfigurasi 0i-C yang berbeda. Mengganti modul dengan jumlah sumbu yang berbeda mengubah perutean sumbu kontrol dan memerlukan rekonfigurasi parameter sumbu CNC — ini bukan pengganti langsung. Selalu cocokkan spesifikasi 4-sumbu dan konfirmasikan nomor suku cadang lengkap A20B-8200-0360.

Q5: Di mana A20B-8200-0360 diperoleh?

Melalui pasar suku cadang CNC FANUC 0i-C — spesialis modul servo 0i-C dan dealer suku cadang CNC FANUC. Konfirmasikan nomor suku cadang lengkap dan minta pemasok untuk memverifikasi kompatibilitas firmware dengan revisi 0i-C spesifik di mesin. Penanganan yang aman dari ESD diperlukan selama pemasangan.
