A20B-8200-0392 Papan PCB Fanuc A20B82000392 A2OB-82OO-O392

FANUC A20B-8200-0392

Inti dari Unit Kontrol 0i-C

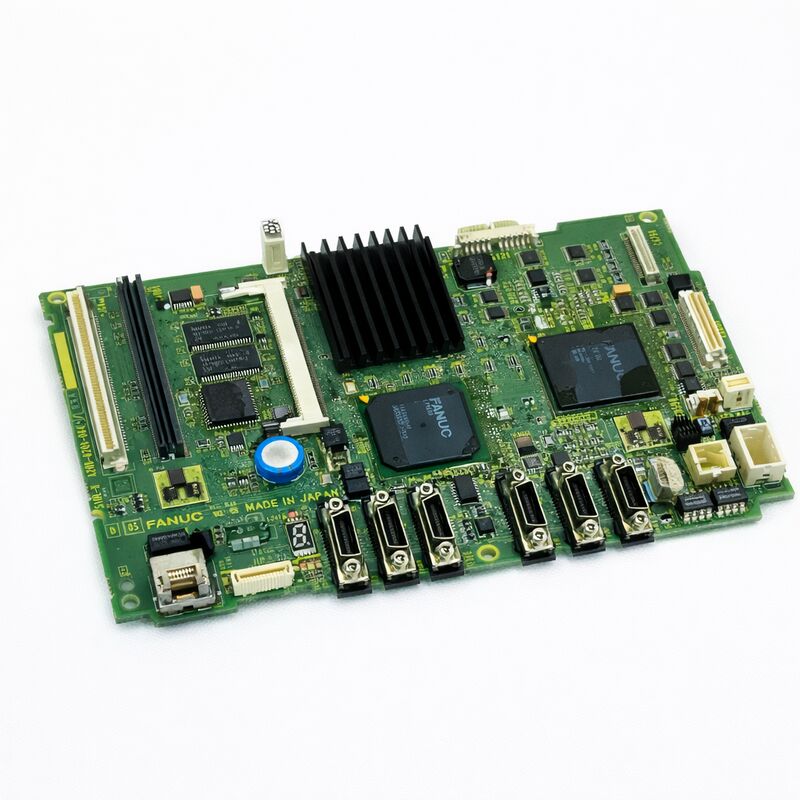

A20B-8200-0392 adalah PCB utama untuk CNC Seri 0i-C (ZERO i-C) FANUC papan pusat dari unit kontrol 0i-C. Ini adalah papan platform: dasar di mana modul CPU, modul memori,Papan komunikasi servo, modul tampilan, dan pilihan PCB dipasang. ketika papan ini gagal, seluruh kontrol CNC gagal dengan itu.

FANUC 0i-C (ZERO i-C) adalah platform CNC FANUC yang kompak dan hemat biaya untuk generasi yang membawa komunikasi servo dan FSSB digital penuh ke mesin bubut CNC kecil hingga menengah, pusat pemesinan,dan mesin mill-turnMesin yang dibangun pada platform ini selama tahun 2000-an dan awal 2010-an masih dalam produksi aktif dalam jumlah besar.A20B-8200-0392 adalah PCB utama yang mendefinisikan generasi perangkat keras kontrol ini dan menentukan papan periferal, modul memori, dan kartu pilihan dapat digunakan dalam konfigurasi itu.

Spesifikasi Utama

0i-C versus 0i-D Why the Model Generation Matters (Mengapa Generasi Model Penting)

A20B-8200-0392 adalah papan 0i-C. PCB utama 0i-D menggunakan nomor bagian yang berbeda dalam keluarga A20B-8200 (seperti A20B-8200-0843 untuk varian 0i-D A3U).Model C dan Model D papan utama tidak bisa ditukar , format modul memori, dan kompatibilitas papan pilihan berbeda antara kedua generasi.Konfirmasi pengontrol yang diinstal adalah 0i-C dari layar informasi sistem atau dari dokumentasi mesin sebelum memesan.

Plug-In Board Transfer pada Like-for-Like Penggantian

A20B-8200-0392 adalah sasis papan utama hanya modul memori (SRAM, FROM), papan komunikasi servo, dan pilihan PCB adalah komponen terpisah.Papan plug-in ini biasanya dapat ditransfer dari papan yang gagal ke penggantiJika kejadian yang menyebabkan kegagalan papan utama juga merusak papan plug-in, mereka harus diperoleh secara terpisah.

Memverifikasi kondisi baterai cadangan SRAM sebelum memulai jika baterai marginal, penggantian papan utama berisiko kehilangan data SRAM jika baterai habis selama pertukaran.

FAQ

T1: Apa itu A20B-8200-0392 dan apa fungsinya?

Ini adalah PCB utama papan platform untuk FANUC Series 0i-C (ZERO i-C) CNC. Ini adalah papan dasar dari unit kontrol di mana modul CPU, modul memori, papan komunikasi servo,dan kartu pilihan dipasangKetika papan ini gagal, unit kontrol tidak berfungsi. Mengganti itu mengembalikan struktur perangkat keras yang semua papan lain di unit kontrol bergantung pada.

T2: Apakah mengganti A20B-8200-0392 membutuhkan cadangan parameter CNC?

Parameter CNC, program dan data alat disimpan di modul SRAM (papan plug-in), bukan di PCB utama.data disimpan. Memverifikasi baterai SRAM sehat sebelum memulai penggantian untuk memastikan tidak ada kehilangan data selama swap.memulihkan dari cadangan terbaru yang tersedia.

T3: Dapatkah A20B-8200-0392 digunakan dalam sistem 0i-D atau 0i-F?

Tidak. 0i-C dan 0i-D/0i-F adalah generasi perangkat keras yang berbeda dengan nomor bagian papan utama yang berbeda, tata letak konektor, dan kompatibilitas papan plug-in.A20B-8200-0392 adalah papan utama 0i-C tidak kompatibel dengan 0i-D atau platform yang lebih baru.

Q4: Kontrol daya ke layar boot tapi tidak akan melanjutkan operasi normal.

Penundaan layar boot pada sistem 0i-C paling sering menunjukkan masalah modul FROM atau SRAM, konten FROM yang rusak, modul memori yang tidak dapat dibaca, atau data parameter yang tidak valid.Akses menu boot dan periksa status modul FROMJika verifikasi FROM gagal, modul memori membutuhkan perhatian. Ini biasanya masalah papan plug-in daripada kesalahan papan utama.

T5: Dari mana sumbernya A20B-8200-0392?

Melalui pasar suku cadang FANUC 0i-C CNC 0i-C spesialis papan utama dan dealer bagian CNC FANUC warisan.Konfirmasi nomor bagian yang tepat A20B-8200-0392 (bukan 0i-D yang berdekatan atau varian 0i-C lainnya) dari label papan yang dipasangMeminta informasi tentang revisi firmware board jika kontrol memiliki persyaratan tingkat perangkat lunak tertentu.
