A20B-8200-0541 Papan PCB Fanuc A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Papan PCB Fanuc A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Papan PCB Fanuc A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Papan PCB Fanuc A20B82000541 A2OB-82OO-O54I

Tempat asal Jepang
Nama merek FANUC
Sertifikasi CE ROHS
Nomor model A20B-8200-0541
Detail Produk
Kondisi:
Baru / bekas
Nomor Barang.:
A20B-8200-0541
Asal:
Jepang
Sertifikat:
CE
Menyoroti:

a20b papan PCB Fanuc

,

papan sirkuit cnc a20b

,

papan sirkuit pcb cnc

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Kemasan rincian
Kemasan asli
Waktu pengiriman
0-3 Hari
Syarat-syarat pembayaran
T/T, Paypal, Western Union
Menyediakan kemampuan
100 buah/hari
Deskripsi Produk
A20B-8200-0541 Papan PCB Fanuc A20B82000541 A2OB-82OO-O54I

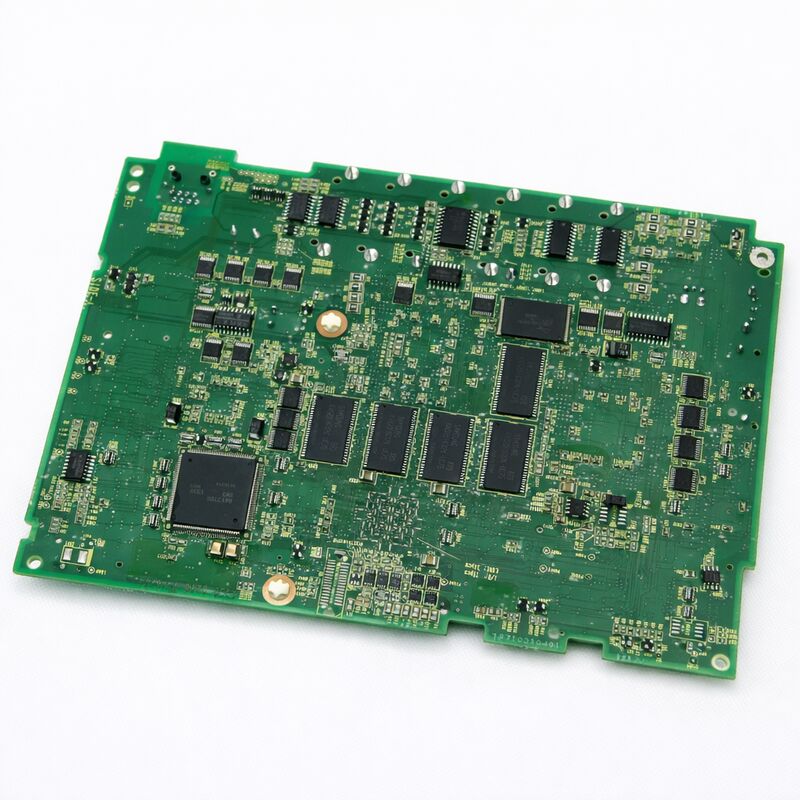

FANUC A20B-8200-0541
Central Control Board untuk pengontrol CNC 0i-TD / 0i-MD, Seri A20B-8200, Asal Jepang
Gambaran umum
PeraturanFANUC A20B-8200-0541adalah papan utama generasi A1 untuk pengontrol CNC Seri 0i-D.0i-D adalah sistem CNC tingkat menengah utama FANUC yang dirancang untuk produksi alat mesin yang terdiri dari segmen terbesar dari basis CNC terpasang globalIni termasuk mesin bubut dengan dua atau tiga sumbu, pusat pengolahan dengan tiga atau empat sumbu, pusat mesin bubut kompak, dan penggiling mandiri.
Penunjukan A1 mewakili generasi perangkat keras asli dari papan utama 0i-D. FANUC memperkenalkan revisi perangkat keras A3 dan A5 berikutnya karena perbaikan komponen tersedia.Dari perspektif perangkat lunak, semua revisi perangkat keras menjalankan perangkat lunak 0i-D yang sama dan menghasilkan perilaku CNC yang sama.papan A1 adalah pilihan yang tepat untuk mesin yang awalnya dilengkapi dengan perangkat keras A1.
Spesifikasi Utama
CNC yang kompatibel FANUC Seri 0i-D (0i-MD, 0i-TD)
Revisi Hardware A1
Servo Interface FSSB (Fiber Optic Serial Servo Bus)
Antarmuka Spindle Serial spindle (JA7x)
Jaringan Ethernet tertanam
Bus I/O I/O Link
Modul Plug-In Axis card, FROM/SRAM, kartu opsi
SRAM Backup Dibutuhkan Ya sebelum diganti
Status Tersedia, diperbaharui, diuji
Asal usul Jepang
Arsitektur Oi-D What the Main Board Manages
0i-D menggunakan arsitektur papan terintegrasi yang mengkonsolidasikan hampir semua fungsi kontrol pada satu papan utama,Tidak seperti generasi FANUC sebelumnya yang mendistribusikan fungsi di beberapa papan di rak besar.
  • FSSB Servo Komunikasi:FSSB sirkuit optik papan utama berkomunikasi dengan semua servo amplifier melalui kecepatan tinggi serat optik serial link, membawa perintah posisi, perintah kecepatan,dan data umpan balik untuk setiap sumbu servo secara bersamaan.
  • Serial Spindle Interface:Penguat spindle berkomunikasi dengan papan utama melalui tautan spindle serial (konektor JA7A), mengirimkan perintah kecepatan, permintaan orientasi spindle, dan data umpan balik.
  • Ethernet tertanam:Port Ethernet terintegrasi mendukung operasi DNC, konektivitas MTConnect, dan fungsi CNC Web Server tanpa memerlukan kartu komunikasi terpisah.
  • I/O Link:Mengelola I/O alat mesin termasuk switch batas, alat seter, sinyal pintu interlock, dan kontrol cairan pendingin melalui I/O Link bus serial yang terhubung ke modul I/O terdistribusi.
Prosedur Penggantian
  1. SRAM Backup:Sebelum menghapus papan, backup semua data SRAM melalui layar boot CNC, menangkap parameter, program tangga PMC, data offset alat, sistem koordinat kerja, dan program bagian yang disimpan.
  2. Inventarisasi Modul:Mendokumentasikan semua modul plug-in yang dipasang pada papan asli (kartu kontrol sumbu, modul FROM/SRAM, modul pilihan) untuk ditransfer ke papan pengganti.
  3. Pertukaran fisik:Matikan daya, tunggu pelepasan kondensator, ground sendiri, lepaskan modul dari papan asli, pasang pada papan pengganti, lalu pasang papan pengganti.
  4. Memulihkan SRAM:Aktifkan dalam mode boot dan muat cadangan SRAM dari kartu memori atau PC, mengkonfirmasi keberhasilan muat data.
  5. Verifikasi fungsional:Daya ke operasi normal dan memverifikasi semua sumbu merespon, kesiapan spindle, pelaksanaan PMC, dan benar I / O negara.
Pertanyaan yang Sering Diajukan
Q1: Setelah mengganti A20B-8200-0541, CNC menunjukkan alarm sistem "seri 900" pada saat startup.
Alarm sistem seri 900 biasanya menunjukkan kesalahan konfigurasi perangkat keras setelah penggantian papan utama.Periksa bahwa modul plug-in sepenuhnya duduk dan mencoba prosedur pemulihan SRAM lagi dari mode bootJika alarm terus berlanjut, lihat nomor alarm khusus dalam FANUC Series 0i-D Maintenance Manual (B-64305EN).
T2: Bisakah A20B-8200-0541 (revisi A1) diganti dengan papan utama revisi A3 atau A5 yang lebih baru?
Revisi perangkat keras berikutnya (A20B-8200-0847 untuk A3, A20B-8200-0849 untuk A5) adalah pengganti yang kompatibel secara fungsional untuk papan A1 di mesin 0i-D.Prosedur cadangan dan pemulihan data SRAM tetap identik. Konfirmasi kompatibilitas dengan pemasok suku cadang Anda mengenai revisi khusus dan unit kontrol mesin / versi perangkat lunak.
Q3: Mesin 0i-D menunjukkan "FSSB alarm" segera setelah papan utama diganti. Semua amplifier servo dihidupkan. Apa yang harus diperiksa?
Alarm FSSB setelah penggantian papan biasanya menunjukkan koneksi serat optik FSSB yang terputus atau terkontaminasi.Periksa setiap sambungan serat FSSB di kedua ujung papan utama (konektor COP10A) dan amplifierSerat bersih berakhir dengan kain kering bebas bulu jika kontaminasi terlihat.
Q4: Ini adalah mesin 0i-TD (berputar). Apakah A20B-8200-0541 bekerja untuk kedua konfigurasi 0i-TD dan 0i-MD?
Hardware papan utama A20B-8200-0541 umum untuk konfigurasi 0i-TD dan 0i-MD.Perbedaan fungsional terletak pada perangkat lunak kontrol CNC yang disimpan di modul FROM dan pengaturan parameter di SRAM. Pastikan modul FROM / SRAM membawa perangkat lunak konfigurasi yang benar untuk aplikasi Anda.
Q5: Berapa lama proses cadangan dan pemulihan SRAM penuh untuk mesin 0i-D khas?
Untuk mesin produksi khas dengan ukuran sedang PMC dan beberapa program yang tersimpan, operasi cadangan membutuhkan waktu 3-10 menit dan operasi pemulihan membutuhkan durasi yang sama.Verifikasi data menambahkan 5-15 menitTotal waktu backup/restore biasanya berkisar antara 20-40 menit untuk teknisi yang siap menggunakan kartu memori yang terkenal.
