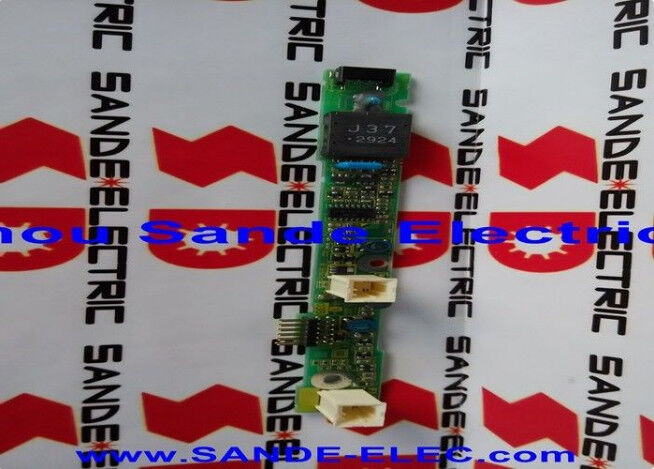

A20B-8200-0663 Papan PCB Fanuc A20B82000663 A2OB-82OO-O663

A20B-8200-0663 | FANUC 21i-B Kontrol PCB CPU Utama — PMC-SB7 / Tanpa Ethernet / Permesinan dan Pusat Pembubutan CNC

Seri 21i-B — CNC Kelas Menengah Berkinerja Tinggi

FANUC Seri 21i-B menempati posisi kelas menengah yang kuat dalam lini produk CNC i-series FANUC — lebih mumpuni dibandingkan 0i-B (tingkat ekonomi) namun lebih ringkas dalam arsitektur perangkat keras dibandingkan seri 30i/31i skala penuh.

21i-B memberikan:

• Kontrol simultan multi-sumbu untuk pemesinan dan pembubutan yang rumit
• PMC-SB7 untuk kontrol urutan alat berat yang tangguh
• Performa servo dan spindel canggih untuk pemesinan presisi
• Pembuatan kontur ke depan berkecepatan tinggi untuk kontrol laju gerak makan yang mulus dalam pemotongan berkontur

A20B-8200-0663 adalah papan CPU pusat untuk platform ini — PCB utama yang mengoordinasikan semua fungsi CNC.

Informasi Produk Utama

W/O Ethernet — Konfigurasi Non-Jaringan Standar

"W/O Ethernet" menunjukkan konfigurasi papan CPU utama ini tidak menyertakan antarmuka Ethernet tertanam. Ini adalah varian papan standar untuk instalasi Seri 21i-B yang:

• Tidak memerlukan konektivitas jaringan DNC dari unit kontrol CNC
• Beroperasi di lingkungan di mana pemuatan program menggunakan metode lain (RS-232C, kartu memori)
• Tidak memerlukan pengumpulan atau pemantauan data berbasis jaringan

Varian "tanpa Ethernet" menyederhanakan perangkat keras — lebih sedikit sirkuit antarmuka pada board, tidak ada konektor Ethernet, dan biaya sedikit lebih rendah dibandingkan varian yang dilengkapi Ethernet.

Skenario Aplikasi

Kegagalan papan utama CNC seri 21i-B:Pusat permesinan atau pusat pembubutan dengan kontrol 21i-B menyebabkan kegagalan sistem CNC. Setelah pencadangan SRAM, A20B-8200-0663 diganti. Data SRAM dipulihkan dan CNC 21i-B kembali beroperasi.

Instalasi non-jaringan 21i-B:Mesin bubut CNC Seri 21i-B dalam sel peralatan mesin mandiri tanpa konektivitas jaringan menggunakan A20B-8200-0663 (W/O Ethernet) sebagai papan utamanya.

Pertanyaan Umum

Q1: Dapatkah versi Ethernet W/O ditingkatkan untuk menambahkan Ethernet?

Fungsi Ethernet memerlukan varian papan utama yang dilengkapi Ethernet — ini bukan opsi yang dapat ditambahkan pada papan Ethernet W/O (A20B-8200-0663). Jika konektivitas Ethernet diperlukan, papan utama yang sesuai dengan Ethernet tertanam harus ditentukan saat mencari sumbernya.

Q2: Apa perbedaan antara PMC-SB7 pada board ini dan PMC-SB2 pada board CNC lama?

PMC-SB7 memberikan kemampuan yang jauh lebih besar dibandingkan PMC-SB2 — langkah program tangga yang lebih banyak (32.000 vs 8.000 di SB2), jumlah register data yang lebih besar, dan siklus pemindaian PMC yang lebih cepat. Kapasitas SB7 yang diperluas mengakomodasi rangkaian peralatan mesin yang lebih kompleks dari pusat permesinan multi-fungsi modern dan pusat pembubutan tanpa batasan ukuran program.

Q3: Apakah data SRAM harus dicadangkan sebelum mengganti A20B-8200-0663?

Ya. Semua parameter CNC, program tangga PMC, program komponen, dan data pahat harus dicadangkan sebelum mengganti papan utama. Setelah memasang A20B-8200-0663, semua data harus dimuat ulang dari cadangan. Manual Perawatan FANUC Seri 21i-B merinci prosedur pencadangan dan pemulihan secara lengkap.

Q4: Apa perbedaan Seri 21i-B dengan Seri 0i-B dalam hal kemampuan?

Seri 0i-B (platform ekonomi, papan utama A16B-3200-0491 yang dijelaskan dalam seri ini) dioptimalkan untuk aplikasi CNC standar yang hemat biaya — mesin bubut 2-4 sumbu dan pusat permesinan dengan kompleksitas standar. Seri 21i-B (board ini) memberikan tingkat kemampuan yang lebih tinggi — lebih banyak sumbu, fitur servo yang lebih canggih, dan kapasitas PMC yang lebih besar. Kedua seri ini melayani tingkat kompleksitas mesin yang berbeda dan tidak dapat dipertukarkan secara perangkat keras.

Q5: Modul memori SMD apa yang dibutuhkan A20B-8200-0663?

Seperti papan utama generasi FANUC iB lainnya, A20B-8200-0663 mengakomodasi modul plug-in FROM (perangkat lunak sistem), DRAM (memori kerja), dan SRAM (penyimpanan parameter/program). Nomor komponen modul spesifik yang diperlukan bergantung pada versi perangkat lunak CNC dan opsi yang diinstal.
