A20B-8200-0848 Papan PCB Fanuc A20B82000848 A2OB-82OO-O848

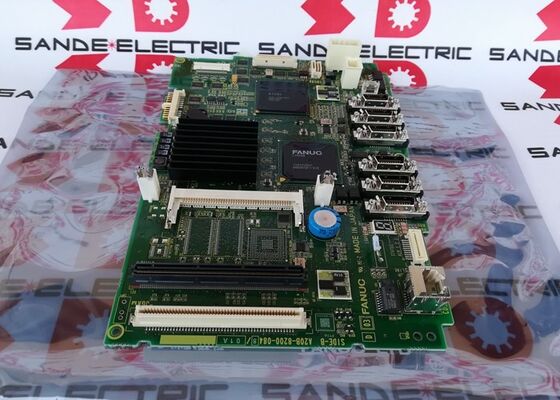

A20B-8200-0848 FANUC Series 0i-D Main CPU Motherboard A5U Tipe / Central Control Board / A20B-8200 Seri

A5U

Platform FANUC Series 0i-D menggunakan beberapa varian PCB utama, masing-masing diidentifikasi dengan sebutan tipe.

A20B-8200-0847:Tipe A3 PCB utama ′′ papan utama konfigurasi standar untuk sistem 0i-D (disebutkan di tempat lain dalam seri ini).

A20B-8200-0848 (papan ini):PCB utama tipe A5U

Penunjukan "A5U" mencerminkan konfigurasi perangkat keras tertentu, konektor tambahan, akomodasi opsi yang diperluas, atau spesifikasi komponen yang diperbarui dibandingkan dengan tipe A3.Keduanya melayani Seri 0i-D, tetapi A5U menyediakan kemampuan tambahan atau konektivitas untuk konfigurasi 0i-D yang lebih lengkap.

Informasi Produk Utama

0i-D Papan Utama Hub Integrasi Sistem

A20B-8200-0848 berfungsi sebagai papan integrasi pusat untuk sistem CNC 0i-D. Semua modul fungsional terhubung ke atau melalui papan ini:

Antarmuka modul CPU:Kartu prosesor CPU 0i-D terhubung ke papan utama. Kartu CPU menyediakan mesin pemrosesan; papan utama menyediakan bus tulang punggung yang menghubungkan CPU ke seluruh sistem.

Antarmuka modul memori:Modul FROM (software sistem CNC) dan modul SRAM (parameter dan program) terhubung ke posisi yang ditentukan pada papan utama.

Servo interface:Komunikasi servo FSSB terhubung dari papan utama ke servo drive Alpha-i, posisi komando dan menerima umpan balik untuk semua sumbu yang dikendalikan.

I/O Link:Bus I/O Link berasal dari papan utama, terhubung ke papan panel operator dan unit I/O mesin di seluruh sistem listrik mesin.

Antarmuka komunikasi:Embedded Ethernet, serial RS-232C, dan opsi komunikasi lainnya yang tersedia pada varian A5U memungkinkan 0i-D untuk terhubung ke jaringan produksi, sistem DNC, dan sistem pengumpulan data pabrik.

Skenario Aplikasi

0i-D CNC A5U kegagalan papan utama:Sebuah pusat pemesinan FANUC 0i-D atau pusat pemutar dengan konfigurasi papan utama A5U mengembangkan kegagalan sistem tingkat CNC. Setelah cadangan SRAM, A20B-8200-0848 diganti.Data SRAM dipulihkan dan CNC kembali ke operasi normal.

0i-D kontrol renovasi:Sistem CNC 0i-D dengan jam kerja yang diperpanjang mengalami penggantian papan utama yang direncanakan.

FAQ

T1: Apa sebutan tipe "A5U" pada A20B-8200-0848?

"A5U" adalah pengidentifikasi tipe perangkat keras untuk varian PCB utama khusus ini dalam platform FANUC 0i-D.FANUC menggunakan sebutan ini untuk membedakan konfigurasi papan utama yang berbeda model CNC yang sama dapat menggunakan jenis papan utama yang berbeda tergantung pada konfigurasi pilihan mesinTipe A5U ditempatkan di atas tipe A3 (A20B-8200-0847) dalam keluarga papan utama 0i-D.

T2: Bisakah A20B-8200-0848 (A5U) langsung menggantikan A20B-8200-0847 (A3)?

Ini adalah penunjukan tipe yang berbeda (A5U vs A3) dalam platform 0i-D yang sama. substitusi langsung antara tipe harus dikonfirmasi dari dokumentasi FANUC.Jika kabel mesin dirancang untuk tata letak konektor tipe A3, memasang A5U dengan konektor tambahan yang dipenuhi mungkin tidak menyebabkan kerusakan, tetapi konektor tambahan tidak digunakan.

T3: Apakah data SRAM harus disimpen sebelum mengganti A20B-8200-0848?

Ya. Semua parameter CNC, program PMC, program bagian, dan data alat harus disimpen sebelum mengganti papan utama. Setelah memasang A20B-8200-0848, data ini harus dimuat kembali dari cadangan.Kegagalan untuk membuat cadangan mengakibatkan hilangnya data permanen.

T4: Apa pertimbangan "Banyak penduduk" untuk A20B-8200-0848?

Beberapa papan utama 0i-D dilengkapi dengan semua konektor dan komponen opsional; yang lain adalah konfigurasi dasar.Jika A20B-8200-0848 yang dipasang dipenuhi penuh (e(misalnya, dengan Ethernet, tambahan I / O Link, atau antarmuka komunikasi), pengganti harus sesuai dengan konfigurasi ini konfirmasi dari kabel dan dokumentasi perangkat keras mesin tertentu.

Q5: Bagaimana A20B-8200-0848 berbeda dari papan utama 0i-C?

Generasi 0i-C menggunakan papan utama seri A20B-8100. Generasi 0i-D menggunakan papan utama seri A20B-8200.Kedua generasi memiliki arsitektur perangkat keras yang berbeda.0i-D (seri A20B-8200) membawa arsitektur prosesor yang diperbarui, konektivitas I/O yang diperluas, dan kinerja servo yang ditingkatkan dibandingkan dengan generasi 0i-C.
