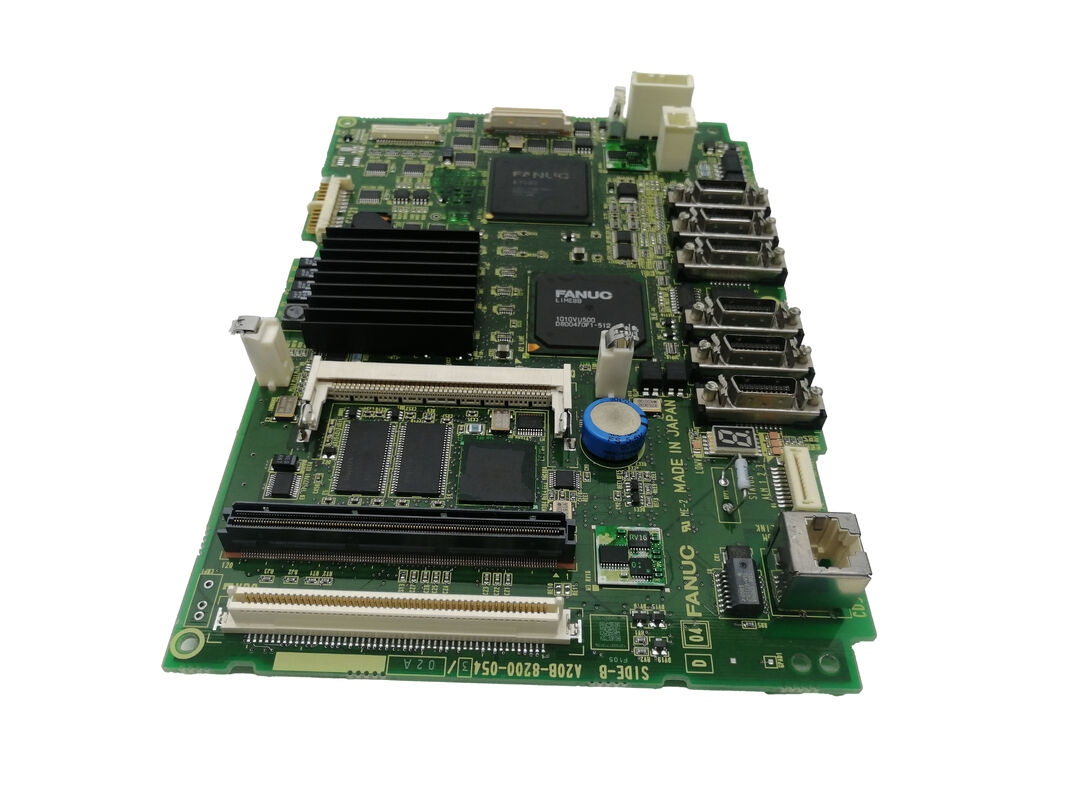

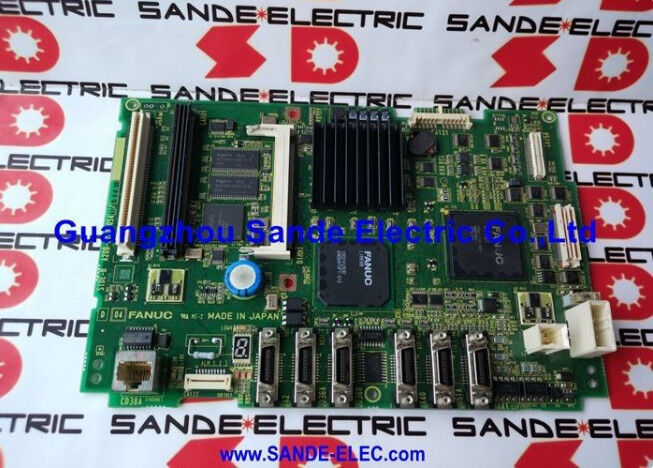

A20B-8200-0849 Papan PCB Fanuc A20B82000849 A2OB-82OO-O849

FANUC A20B-8200-0849∙ Series 0i-D Main PCB A5 ∙ Revisi Hardware Terbaru untuk 0i-MD / 0i-TD CNC Controller, Seri A20B-8200, Asal Jepang

Nomor Bagian:A20B-8200-0849

Produsen:FANUC Corporation (Jepang)

Kategori produk:PCB Main CPU Board (Motherboard)

Seri:A20B-8200 FANUC Series 0i-D Keluarga PCB kontrol utama CNC

Gambaran umum

PeraturanFANUC A20B-8200-0849adalah revisi perangkat keras A5 dari papan utama untuk FANUC Series 0i-D CNC controller.Generasi 0i-D melalui tingkat revisi perangkat keras berturut-turut karena FANUC memperbarui spesifikasi komponen dan meningkatkan keandalan papan selama masa pakai produk.

Revisi A1 (A20B-8200-0541) adalah yang asli.

A3 diikuti (A20B-8200-0847). A5 (A20B-8200-0849) adalah revisi terbaru dalam garis papan utama 0i-D,mengintegrasikan pilihan komponen terbaru sambil mempertahankan kompatibilitas fungsional penuh dengan perangkat lunak 0i-D CNC.

0i-D adalah FANUC volume arus utama CNC kontroler di belakang ratusan ribu mesin bubut, pusat pengolahan, mesin penggiling,dan alat mesin multifungsi yang diproduksi oleh produsen alat mesin utama sepanjang tahun 2000-an dan 2010-an.

Setiap mesin 0i-D, terlepas dari apakah berjalan pada mesin bubut dua sumbu atau pusat pemesinan empat sumbu, bergantung pada papan utamanya untuk menjalankan perangkat lunak sistem CNC,berkomunikasi dengan penguat servo melalui FSSB, mengontrol spindle melalui antarmuka serial, mengelola mesin I / O melalui I / O Link, dan mengemudi tampilan panel operator.

Papan A5 melakukan semua fungsi ini secara identik dengan revisi A1 dan A3 sebelumnya.

Dari perspektif perangkat lunak mesin, tidak ada perbedaan yang terlihat antara revisi perangkat keras.ketika membeli papan utama pengganti untuk mesin 0i-D, A5 adalah revisi saat ini yang tersedia dan pengganti yang tepat untuk setiap revisi papan utama 0i-D sebelumnya.

Spesifikasi Utama

Revisi perangkat keras dalam keluarga papan utama 0i-D

Memahami urutan revisi papan utama A20B-8200 membantu kedua pengadaan dan diagnosis kesalahan.

Revisi A1 (A20B-8200-0541):Hardware original dari papan utama 0i-D ditemukan di mesin 0i-D yang diproduksi selama tahun-tahun awal dari generasi pengontrol ini.

Revisi A3 (A20B-8200-0847):Pembaruan perangkat keras generasi kedua, perubahan komponen, peningkatan kinerja termal dan keandalan jangka panjang.

A5 revisi (A20B-8200-0849):Generasi perangkat keras saat ini. mewakili pilihan komponen terbaru FANUC untuk platform 0i-D. A5 adalah pengganti yang direkomendasikan untuk semua revisi papan utama 0i-D sebelumnya.

Dalam ketiga kasus, perangkat lunak CNC yang dimuat dalam modul FROM identik, dan parameter mesin di SRAM secara langsung kompatibel.

Sebuah papan A5 yang dipasang di mesin yang awalnya dilengkapi dengan papan A1, dengan modul dan parameter FROM/SRAM yang sama,Berperilaku persis seperti perangkat keras asli dari sudut pandang perangkat lunak kontrol mesin.

Apa yang dikontrol oleh 0i-D Main Board

Papan utama adalah komponen tunggal yang paling konsekuensial dalam pengontrol 0i-D.

FSSB komunikasi servo.Semua servo amplifier ¥ apakah mengemudi sumbu X, Y, Z, atau berputar ¥ berkomunikasi dengan papan utama melalui bus serat optik FSSB.dan data servo alarm semua perjalanan pada link ini.

Sirkuit FSSB yang gagal pada papan utama menghasilkan kode alarm sumbu langsung pada saat power-up.

Serial spindle.Amplifier spindle (Alpha i SPM atau Beta i SPM) menerima perintah kecepatan dan data posisi melalui antarmuka spindle serial (konektor JA7A).

Orientasi spindle, sinkronisasi ketukan kaku, dan kontrol sumbu Cs semuanya bergantung pada tautan ini.

I / O Link.Mesin I / O limit switch, pintu interlock, alat setter, kontrol pendingin, pallet changer terhubung melalui I / O Link serial bus diakhiri di JD51A pada papan utama.

Rantai I / O Link meluas ke modul I / O terdistribusi di sekitar mesin.

Embedded Ethernet.Port Ethernet terintegrasi 0i-D (untuk operasi DNC, pengumpulan data MTConnect, atau pemantauan jarak jauh FOCAS2) terintegrasi pada papan utama.

Tidak ada kartu pilihan komunikasi terpisah yang diperlukan untuk konektivitas Ethernet standar.

Panel operator dan tampilan.Papan utama mengemudi antarmuka keyboard MDI dan output tampilan CNC melalui konektor layarnya, mendukung unit LCD 7,2 inci dan 8,4 inci yang umumnya dipasang pada mesin 0i-D.

Prosedur Penggantian

Penggantian A20B-8200-0849 mengikuti prosedur standar papan utama 0i-D FANUC:

Langkah 1 Sebelum menghapus papan, lakukan cadangan penuh melalui layar boot CNC. Simpan ke kartu memori FANUC atau PC melalui RS-232C.

Cadangan menangkap semua parameter, tangga PMC, data alat, koordinat kerja, dan program bagian yang disimpan.

Langkah 2 Inventarisasi modul.Perhatikan modul plug-in yang ada di papan asli.

Modul-modul ini ¢ kartu kontrol sumbu, modul FROM / SRAM, setiap kartu pilihan ¢ transfer ke papan A5 baru.

Langkah 3 Matikan daya, tunggu pelepasan kapasitor, lepaskan modul dari papan asli, pasang pada papan A5, pasang papan A5.

Langkah 4 ¢ Memulihkan SRAM.Boot ke mode boot, muat cadangan SRAM dari media backup.

Langkah 5 Pemeriksaan fungsional.Normal power-up, verifikasi semua poros siap, spindle siap, PMC pelaksanaan, I / O negara benar.

FAQ

P1: Mesin 0i-D memiliki papan utama A1 asli (A20B-8200-0541).

Ya. A5 adalah pengganti saat ini untuk semua revisi papan utama 0i-D sebelumnya. Semua modul plug-in dari papan A1 dipasang langsung di papan A5.

Data SRAM yang disimpen dari mesin A1 dikembalikan tanpa modifikasi ke papan A5.

Setelah restorasi, mesin bekerja sama.

T2: Setelah menginstal A20B-8200-0849, CNC menunjukkan alarm "SR" pada saat startup.

SR-series alarm pada startup pertama setelah penggantian papan utama menunjukkan masalah data SRAM, baik pemulihan tidak lengkap, file cadangan rusak, atau proses pemulihan terganggu.Coba kembali pemulihan SRAM dari menu boot.

Jika file cadangan dikonfirmasi baik dan pemulihan selesai tanpa kesalahan, alarm SR harus menghapus.Isi SRAM akan berada pada standar pabrik dan semua parameter khusus mesin harus dimasukkan kembali.

Pertanyaan 3: Alarm FSSB muncul segera setelah A20B-8200-0849 dipasang, meskipun semua servo amplifier dihidupkan.

Penyebab paling umum dari FSSB alarm segera setelah penggantian papan utama adalah gangguan FSSB kabel serat optik.Kabel serat pada konektor COP10A pada papan utama mungkin telah lepas atau terkontaminasi di permukaan ujung serat.

Periksa setiap sambungan serat FSSB di papan utama ️ pastikan setiap serat dimasukkan sepenuhnya dan terkunci.

T4: Dapatkah A20B-8200-0849 digunakan dalam mesin 0i-F?

Tidak. 0i-D (keluarga papan utama A20B-8200) dan 0i-F (keluarga papan utama yang berbeda) adalah generasi pengontrol yang berbeda dengan arsitektur perangkat keras yang berbeda.

A20B-8200-0849 khusus untuk generasi 0i-D. 0i-F membutuhkan papan utamanya sendiri, yang tidak kompatibel dengan perangkat keras 0i-D.

Q5: Bagaimana revisi perangkat keras A5 berbeda dari A1 dalam hal perspektif teknisi perbaikan?

Dari sudut pandang fungsional, tidak ada perbedaan - A5 menjalankan perangkat lunak yang sama dan antarmuka dengan perangkat keras periferal yang sama dengan cara yang sama seperti A1.

Dari sudut pandang fisik, beberapa posisi konektor, penempatan komponen, atau rincian tata letak papan kecil dapat berbeda antara revisi,jadi foto pemasangan dari papan A1 asli tidak boleh digunakan sebagai satu-satunya referensi untuk instalasi A5.

Kompatibilitas parameter dan data lengkap: tidak ada modifikasi parameter mesin yang diperlukan ketika mengganti A1 dengan A5.
