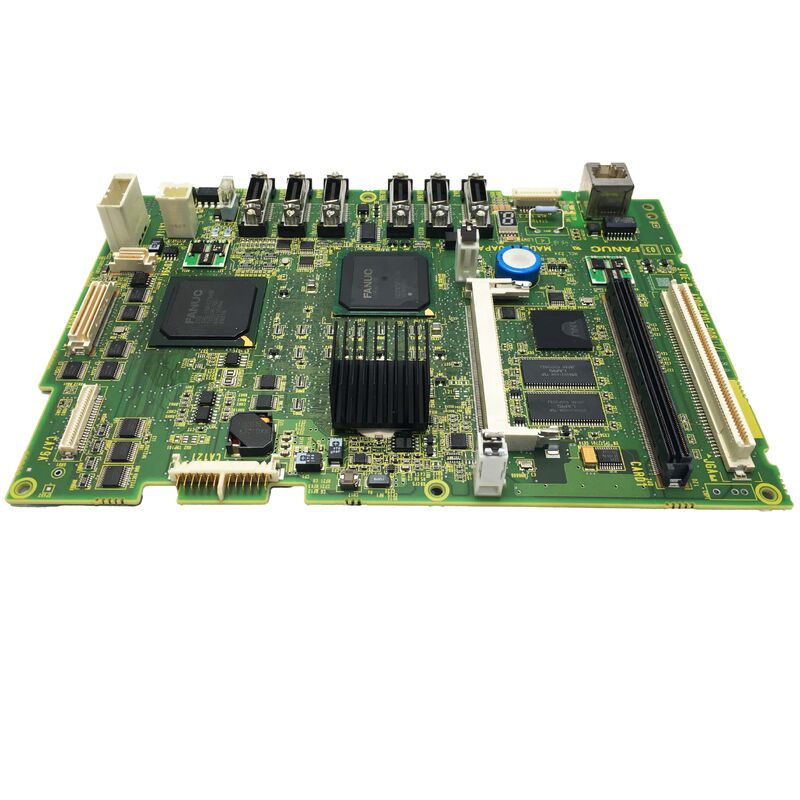

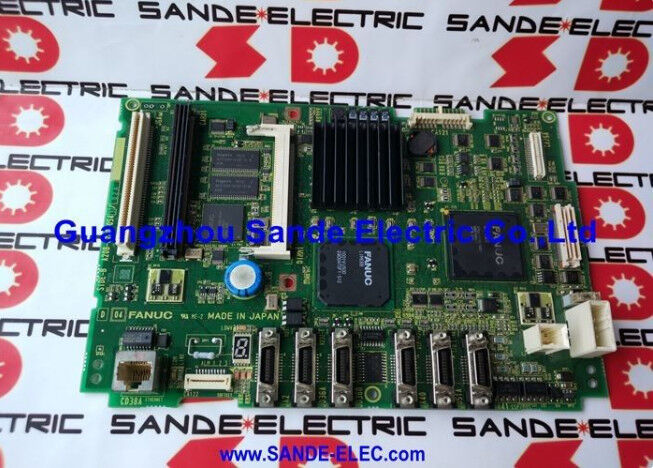

A20B-8201-0081 Papan PCB Fanuc A20B82010081 A2OB-82OI-OO8I

FANUC A20B-8201-0081 ∙ Seri 0i-D PCB utama A20B-8201 High-Integration CNC Master Board, FSSB Servo Interface, Jepang Asal

Gambaran umum

PeraturanFANUC A20B-8201-0081adalah papan sirkuit cetak utama untuk FANUC Series 0i-D generasi CNC yang diperkenalkan FANUC untuk membawa kontrol servo digital, pemrosesan blok berkecepatan tinggi,dan kemampuan interpolasi yang ditingkatkan ke pasar alat mesin menengah dan kompak.

0i-D mewakili generasi langkah di atas 0i-C, membawa peningkatan dalam FSSB servo komunikasi bandwidth, pemrosesan blok lebih cepat untuk kecepatan tinggi mati-dan cetakan pemotongan,sinkronisasi spindle yang lebih baik, dan fungsi keselamatan terintegrasi ke dalam pengontrol yang masih berukuran untuk menyesuaikan dengan keterbatasan ruang mesin bubut CNC kompak dan pusat pemesinan.

Keluarga papan A20B-8201 mencerminkan evolusi FANUC dari arsitektur plug-in modular (digunakan di Seri 16/18 dan sebelumnya) menuju desain integrasi tinggi.

Di mana pengontrol generasi sebelumnya mungkin mendistribusikan fungsi di empat atau lima sub-board plug-in terpisah, A20B-8201-0081 mengintegrasikan CPU inti, antarmuka bus servo FSSB,saluran komunikasi serial spindle, antarmuka panel operator, dan beberapa koneksi I/O pada satu papan reducing the component count, jumlah titik kegagalan potensial,dan ruang fisik elektronik pengontrol menempati.

Seri 0i-D secara luas diakui sebagai definisi CNC tahun 2010-an untuk pembuat mesin alat kompakdan efisiensi biaya membuatnya menjadi pilihan dominan untuk mesin bubut CNC dan pusat pemesinan 3-sumbu di Asia dan semakin di Eropa dan Amerika Utara.

Basis mesin 0i-D yang terpasang sangat besar, yang mendorong permintaan yang berkelanjutan untuk papan A20B-8201-0081 karena mesin yang terpasang tua dan membutuhkan perawatan.

Spesifikasi Utama

Generasi 0-i-D ⁠ Apa yang Membuatnya Berbeda?

Perbaikan 0i-D terhadap 0i-C terkonsentrasi pada tiga bidang yang paling penting bagi pembuat mesin alat: kinerja servo, kecepatan pemrosesan program, dan keamanan.

Kinerja FSSB servoBus servo FSSB di 0i-D beroperasi pada siklus komunikasi yang lebih cepat daripada 0i-C ̇ tingkat refresh perintah servo lebih tinggi,yang memungkinkan penutupan lingkaran posisi yang lebih ketat dan kinerja mengikuti yang lebih baik pada tingkat umpan tinggi.

Untuk alat mesin memotong kontur yang kompleks pada kecepatan tinggi,Ini berarti permukaan yang lebih halus dan akurasi yang lebih baik pada transisi tikungan di mana mesin melambat dan mengakselerasi kembali antara gerakan.

Pengolahan program:CPU 0i-D yang diakses melalui papan A20B-8201-0081 mencapai kecepatan pemrosesan blok yang lebih tinggi daripada pendahulunya.

Ini relevan untuk program pemesinan berkecepatan tinggi dengan banyak gerakan segmen pendek (biasanya dalam finishing permukaan 3D), di mana CNC harus membaca, mendekode,dan mengeksekusi ribuan blok per menit tanpa sumbu kehabisan gerakan diprogram dan sementara tinggal.

Tingkat pemrosesan blok yang lebih tinggi memungkinkan tingkat umpan yang lebih tinggi pada kontur yang kompleks tanpa masalah "lapar" ini.

PMC dan fungsi keselamatan:Prosesor PMC terintegrasi 0i-D, yang mengeksekusi logika tangga pembuat mesin alat melalui papan CPU utama, termasuk tingkat pemindaian yang ditingkatkan dan memori PMC yang lebih tersedia.FANUC memperkenalkan opsi fungsi keselamatan dalam generasi 0i-D , tanpa memerlukan PLC keamanan yang sepenuhnya terpisah.

Mengganti A20B-8201-0081

Penggantian papan utama adalah prosedur pemeliharaan berisiko tinggi dalam setiap sistem CNC, dan 0i-D tidak terkecuali.

The consequences of an inadequate backup before proceeding can range from an afternoon of parameter re-entry to weeks of machine re-qualification — depending on what data was lost and whether backup copies existed.

Sebelum mematikan mesin untuk mengganti papan, data berikut harus disimpan di media eksternal (kartu memori, koneksi USB, atau RS-232C,tergantung pada apa unit MDI mesin mendukung): semua parameter CNC, semua program bagian yang disimpan dalam memori CNC, program tangga PMC dan parameter PMC, semua data offset alat dan koordinat kerja,dan setiap program makro khusus atau siklus yang didefinisikan pengguna.

Manual pemeliharaan 0i-D memberikan prosedur yang tepat untuk setiap kategori data.

Baterai cadangan SRAM dalam sistem 0i-D, yang menjaga memori CNC tetap hidup selama mati, harus diperiksa untuk mengisi sisa sebelum memulai prosedur.

Baterai yang hampir habis dapat kehilangan data bahkan selama pemadaman singkat yang diperlukan untuk mengganti papan.

Setelah memasang papan pengganti A20B-8201-0081, semua data cadangan harus dipulihkan dalam urutan yang benar parameters pertama (sebelum pergerakan sumbu), kemudian data PMC,kemudian program dan offsetMesin kemudian harus dikembalikan ke posisi awal dan diverifikasi untuk akurasi sumbu sebelum kembali ke produksi.

FAQ

T1: CNC menyala tapi berhenti pada alarm sistem dan tidak akan melanjutkan melewati layar boot.

Alarm sistem boot-time dapat berasal dari beberapa sumber, tidak harus dari papan utama.array LED menunjukkan kode yang mengidentifikasi subsystem yang gagal melakukan self-test selama boot.

Penyebab non-board yang umum pada tahap ini termasuk: baterai SRAM telah habis (menyebabkan alarm kerusakan memori), modul FROM memiliki kesalahan checksum,atau FSSB komunikasi link untuk amplifier servo gagal untuk membangun.

Jika array LED menunjukkan prosesor atau alarm bus internal, papan utama adalah target penggantian yang benar.

T2: Dapatkah A20B-8201-0081 digunakan untuk meningkatkan pengontrol Seri 0i-C?

No. A20B-8201-0081 dirancang khusus untuk platform perangkat keras 0i-Dpanel operator) berbeda dari generasi 0i-CArsitektur perangkat lunak juga berbeda.

Kedua generasi ini tidak saling kompatibel di tingkat papan utama.

T3: Data apa yang disimpan dalam penggantian A20B-8201-0081 ketika tiba baru atau direnovasi?

Sebuah papan baru atau diperbarui datang dengan memori kosong (membutuhkan parameter penuh dan program beban) atau dengan konfigurasi standar pabrik FANUC umum.Tidak ada kondisi yang sesuai dengan konfigurasi mesin tertentu.

Semua parameter CNC, pendaftaran opsi, tangga PMC, dan data program harus dimuat dari cadangan yang dibuat sebelum pemindahan papan.

Hal ini diharapkan dan normal titik kritis adalah memiliki cadangan lengkap dan saat ini sebelum prosedur dimulai.

T4: Mesin ini adalah mesin bubut CNC dengan sumbu C dan alat hidup. Apakah A20B-8201-0081 mendukung konfigurasi ini?

Ya. 0i-D mendukung konfigurasi multi-sumbu termasuk sumbu C (spindle sebagai sumbu CNC dikendalikan), sumbu Y pada mesin bubut, dan konfigurasi multi-spindle bersamaan,tergantung pada opsi perangkat lunak yang terdaftar di sistem.

Opsi-opsi ini didefinisikan dalam perangkat lunak FROM yang dipasang pada papan utama dan dalam pendaftaran opsi FANUC untuk sistem.Konfirmasi bahwa versi perangkat lunak papan pengganti dan pendaftaran opsi sesuai dengan sistem asli sebelum melanjutkan.

Pendaftaran opsi pada sistem FANUC terkait dengan konfigurasi perangkat keras dan harus didaftarkan kembali setelah penggantian papan utama.

T5: Berapakah risiko penanganan A20B-8201-0081 tanpa tindakan pencegahan ESD yang tepat?

Papan berisi beberapa sirkuit terpadu CMOS kepadatan tinggi yang rentan terhadap pelepasan elektrostatik.

Kerusakan ESD sangat licik karena sering menghasilkan kegagalan laten.tetapi gagal prematur minggu atau bulan kemudian karena terdegradasi junction breakdown tegangan di komponen yang ditekan tetapi tidak segera hancur.

Selalu menangani papan dengan memakai tali pergelangan tangan yang diasah di permukaan kerja yang aman dari ESD, dengan papan tetap berada di kantong antistatiknya sampai saat pemasangan.Papan pengganti harus disimpan dalam kemasan antistatiknya sampai diperlukan..
