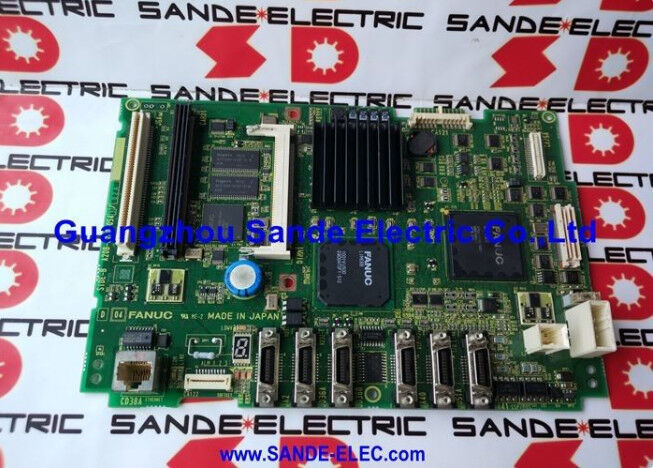

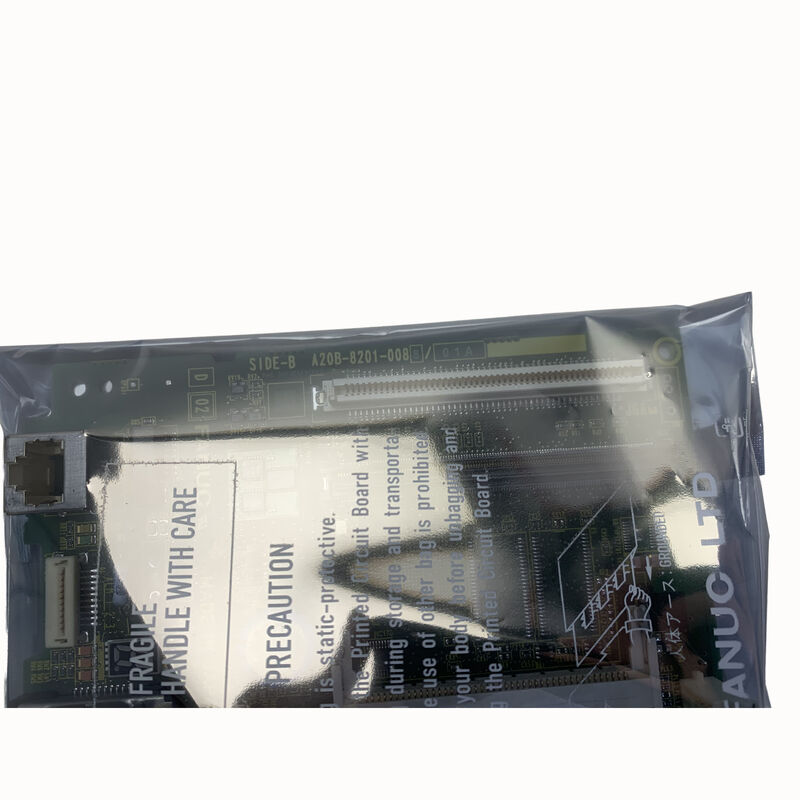

A20B-8201-0088 Papan PCB Fanuc A20B82010088 A2OB-82OI-OO88

FANUC A20B-8201-0088 | 0i-D Mate Main PCB — Seri A20B-8201, Papan Kontrol Utama untuk Pengontrol CNC FANUC Seri 0i-D Mate, Asal Jepang

Gambaran Umum

FANUC A20B-8201-0088 adalah PCB utama untuk FANUC Seri 0i-D Mate — generasi CNC yang mencerminkan evolusi mendasar dalam cara FANUC mengemas kecerdasan kontrolnya.

Penunjukan "Mate" memiliki arti rekayasa yang sebenarnya: ini mengidentifikasi varian platform 0i-D yang ramping dan dioptimalkan biayanya, yang dirancang khusus untuk konfigurasi mesin perkakas yang membutuhkan keandalan penuh dan akurasi kontrol gerakan CNC seri-i FANUC tanpa jumlah sumbu penuh dan kedalaman opsi dari 0i-D unggulan.

Keluarga papan A20B-8201 mewakili pergeseran arsitektur FANUC ke papan integrasi tinggi pada generasi seri-i.

Di mana keluarga A16B-3200 (papan utama untuk Seri 16/18/0i-B) menerima banyak modul DIMM plug-in terpisah untuk setiap area fungsional, generasi A20B-8201 mengintegrasikan lebih banyak fungsi langsung di papan.

PCB utama membawa memori onboard, antarmuka bus servo serat optik FSSB, antarmuka serial spindel, dan koneksi I/O utama — A20B-8201-0088 untuk 0i-D Mate mewakili filosofi desain ini yang diterapkan pada faktor bentuk pengontrol Mate yang ringkas.

Seri 0i-D FANUC, diluncurkan pada akhir 2000-an dan tetap dalam produksi aktif hingga 2010-an, membawa generasi peningkatan dibandingkan 0i-C: kecepatan pemrosesan blok yang ditingkatkan, komunikasi servo FSSB yang lebih canggih, kinerja pemotongan kecepatan tinggi yang ditingkatkan (terutama untuk pemesinan cetakan dan mati), dan fungsi keselamatan baru.

Varian Mate membuat kemampuan ini tersedia dalam bentuk yang cocok untuk segmen mesin perkakas ringkas bervolume tinggi — mesin bubut CNC 2-sumbu, pusat pemesinan 3-sumbu, dan pasar mesin khusus di mana kontrol kelas Mate selalu mendominasi dalam hal unit terpasang global.

Spesifikasi Utama

0i-D Mate vs 0i-D Penuh — Memahami Perbedaan untuk Pemeliharaan

0i-D Mate dan 0i-D penuh berbagi generasi CNC yang sama dan banyak kemampuan perangkat lunak yang sama, tetapi konfigurasi perangkat keras berbeda dengan cara yang penting untuk manajemen suku cadang.

Papan utama untuk 0i-D penuh (diwakili oleh papan seperti A20B-8200-0841 dan varian terkait) adalah papan fisik yang berbeda dengan susunan konektor yang berbeda dan kapasitas ekspansi yang berbeda daripada A20B-8201-0088 yang digunakan di Mate.

Papan Mate A20B-8201 secara fisik lebih kecil dan membawa lebih sedikit konektor antarmuka daripada papan utama 0i-D penuh — ini sesuai untuk jumlah sumbu terbatas Mate (biasanya 2–3 sumbu terkontrol dibandingkan dengan batas yang lebih tinggi dari 0i-D penuh) dan konfigurasi I/O yang disederhanakan.

Papan-papan ini tidak dapat dipertukarkan; memasang papan utama 0i-D penuh di rak pengontrol Mate atau dudukan panel tidak mungkin secara fisik tanpa modifikasi mekanis, dan konfigurasi perangkat lunak (registrasi opsi, batas jumlah sumbu) harus sesuai dengan yang asli.

Saat mencari pengganti A20B-8201-0088, konfirmasikan nomor suku cadang secara tepat — varian A20B-8201 lainnya (seperti -0081, -0083, -0212, dan lainnya) melayani konfigurasi 0i-D dan pengontrol robot yang berbeda dan tidak akan berfungsi sebagai pengganti.

Apa yang Disimpan di A20B-8201-0088 dan Apa yang Tidak

Pertanyaan umum selama penggantian papan utama berkaitan dengan retensi data. Pada 0i-D Mate, papan itu sendiri membawa beberapa sumber daya perangkat keras tetap, tetapi data spesifik mesin — parameter, program bagian, tangga PMC, offset alat — berada di modul FROM dan SRAM atau di area memori flash yang terkadang terintegrasi ke dalam papan utama atau di kartu plug-in terpisah, tergantung pada konfigurasi perangkat keras 0i-D Mate tertentu.

Sebelum mengganti A20B-8201-0088, cadangkan semuanya: semua parameter CNC melalui fungsi I/O, tangga PMC melalui fungsi I/O parameter PMC, semua program bagian melalui I/O daftar program, dan data koordinat kerja dan offset alat melalui I/O offset.

0i-D Mate mendukung kartu memori (kartu CF), memori USB, dan RS-232C sebagai media I/O tergantung pada opsi yang terpasang.

Setelah penggantian, semua data yang dicadangkan harus dimuat ulang dan sistem harus diverifikasi untuk gerakan sumbu yang benar, fungsi spindel, dan operasi I/O PMC sebelum mesin kembali ke produksi.

FSSB — Apa Artinya bagi Sistem 0i-D Mate

Salah satu perubahan paling signifikan dari generasi CNC FANUC sebelumnya ke 0i-D adalah penggunaan universal FSSB (FANUC Serial Servo Bus) untuk komunikasi penguat servo.

Di mana kontrol sebelumnya menggunakan sinyal analog ±10V atau perintah tipe PWM untuk berkomunikasi dengan penguat servo, 0i-D menggunakan bus serial serat optik — tautan komunikasi berkecepatan tinggi khusus antara PCB utama dan penguat servo, membawa perintah posisi, perintah kecepatan, dan data umpan balik dalam format digital sinkron dengan latensi yang sangat rendah.

Pada papan A20B-8201-0088, sirkuit antarmuka FSSB terintegrasi — konektor serat optik dan chip pengontrol komunikasi FSSB dibangun ke dalam papan utama, bukan pada kartu kontrol sumbu terpisah seperti pada generasi sebelumnya.

Ini berarti kesalahan terkait FSSB yang sebelumnya terisolasi ke kartu sumbu yang dapat dilepas sekarang memerlukan papan utama untuk didiagnosis atau diganti jika perangkat keras FSSB itu sendiri rusak.

FAQ

Q1: Prosedur pencadangan apa yang wajib sebelum mengganti A20B-8201-0088?

Cadangkan semua parameter CNC (data SRAM), program bagian, tangga PMC, dan tabel offset ke media eksternal sebelum papan dilepas.

Pada 0i-D Mate, ini diakses melalui menu MDI → SYSTEM → INPUT/OUTPUT.

Jika papan rusak sedemikian rupa sehingga mencegah CNC booting secara normal, parameter harus diambil dari cadangan eksternal terbaru.

Fasilitas tanpa cadangan saat ini menghadapi entri ulang parameter dari dokumentasi penerimaan mesin — proses yang memakan waktu yang menggarisbawahi pentingnya menjaga pencadangan parameter terjadwal sebagai bagian dari pemeliharaan rutin.

Q2: CNC menampilkan alarm sistem selama booting yang mencegah pencapaian layar operasi normal. Bisakah papan ditentukan rusak dari gejala ini?

Alarm sistem startup (alarm PS, alarm SV selama booting, atau tampilan layar kesalahan CNC tanpa gerakan sumbu yang mungkin) dapat mengakibatkan kerusakan papan utama, kegagalan penguat servo, kerusakan data SRAM, atau masalah komunikasi FSSB.

Sebelum menyimpulkan papan utama rusak, periksa susunan LED diagnostik di permukaan papan — setiap LED mewakili status subsistem tertentu, dan kombinasi LED yang menyala/mati selama booting yang gagal mengidentifikasi subsistem mana yang belum diinisialisasi.

Manual pemeliharaan 0i-D Mate menyediakan tabel diagnostik LED. Hanya setelah diagnostik LED dan memastikan tegangan catu daya benar, penggantian papan harus dipertimbangkan sebagai langkah selanjutnya.

Q3: Apakah versi Mate 0i-D Mate mendukung opsi perangkat lunak yang sama dengan 0i-D penuh?

Set opsi perangkat lunak yang tersedia pada 0i-D Mate adalah subset dari menu opsi 0i-D penuh.

Opsi yang membutuhkan lebih dari jumlah sumbu dasar atau sumber daya perangkat keras Mate — seperti pemesinan simultan 5-sumbu, kontrol jalur tambahan, atau kontrol kontur AI berkinerja tinggi — tidak tersedia di Mate.

Opsi yang terdaftar pada papan A20B-8201-0088 (disimpan di area FROM papan atau melalui sistem registrasi opsi FANUC) spesifik untuk konfigurasi yang dibeli mesin asli.

Papan pengganti harus memiliki opsi yang sama terdaftar atau dikonfigurasi agar sesuai melalui proses registrasi kunci opsi FANUC.

Q4: Bagaimana koneksi FSSB gagal, dan apa gejalanya ketika itu terjadi?

Kegagalan FSSB pada 0i-D Mate biasanya muncul sebagai kesalahan servo sumbu yang muncul segera saat daya dinyalakan, sebelum gerakan sumbu apa pun dicoba — penguat servo tidak dapat membangun tautan komunikasi mereka dengan papan utama.

Penyebab umum kegagalan FSSB meliputi: kerusakan fisik pada kabel serat optik (retak, bengkok, atau terkontaminasi di ujung konektor), kegagalan transceiver FSSB pada papan utama atau penguat, atau kegagalan IC komunikasi FSSB pada papan utama.

Penggantian kabel FSSB adalah langkah diagnostik pertama — kabel ini adalah barang habis pakai yang dapat dibeli secara terpisah.

Jika penggantian kabel tidak memulihkan komunikasi FSSB, papan utama atau antarmuka FSSB penguat servo memerlukan investigasi lebih lanjut.

Q5: Apakah A20B-8201-0088 dapat diperbaiki setelah kegagalan yang disebabkan oleh lonjakan daya?

Lonjakan daya yang cukup parah untuk merusak papan utama biasanya merusak sirkuit perlindungan input terlebih dahulu (dioda TVS, MOV) dan juga dapat merusak IC regulator tegangan atau chip komunikasi FSSB.

Pusat perbaikan spesialis FANUC dengan akses ke rig uji 0i-D sering kali dapat memperbaiki papan yang rusak akibat lonjakan dengan mengganti komponen perlindungan dan komunikasi yang terkena dampak, mengembalikan papan ke fungsi penuh.

Biaya perbaikan versus biaya papan pengganti tergantung pada tingkat kerusakan — papan dengan jejak PCB yang terbakar atau prosesor tertanam yang rusak umumnya tidak dapat diperbaiki secara ekonomis, sementara papan dengan kerusakan komponen perlindungan terlokalisasi sering kali berhasil dipulihkan.
