FANUC A20B-9000-0500 Encoder Spindle Motor Encoder Board untuk FANUC CNC Systems

Apa Komponen Ini ⁠ dan Mengapa Ini Penting

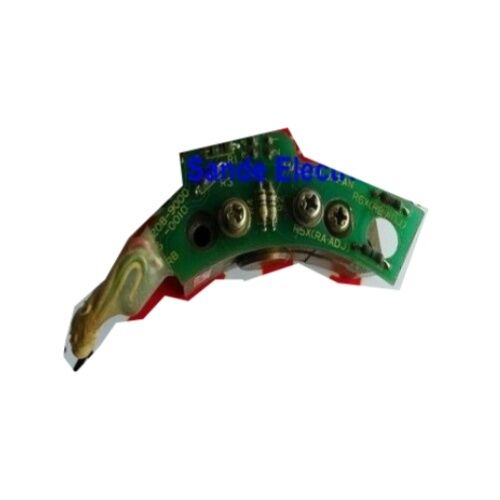

PeraturanA20B-9000-0500adalah sebuah FANUC spindle motor encoder board, bagian dari seri A20B-9000 dari sensor umpan balik yang digunakan di seluruh sistem mesin FANUC CNC.yang dipasang pada motor spindle, terus-menerus mengukur posisi rotasi dan kecepatan,memberi makan data itu kembali ke amplifier spindle dan kontrol CNC sehingga sistem dapat mengatur dengan tepat seberapa cepat spindle berputar dan.

Kontrol spindle tidak hanya tentang mencapai target rpm operasi seperti kaku mengetuk, pemotongan benangdan orientasi spindle semua membutuhkan CNC untuk mengetahui posisi sudut yang tepat dari poros spindle pada setiap saat. Papan encoder adalah apa yang membuat kesadaran posisi itu mungkin. tanpa encoder yang berfungsi, spindle kembali ke perilaku open-loop pada yang terbaikCNC menghasilkan spindle alarm umpan balik dan menolak untuk menjalankan program sama sekali.

A20B-9000-0500 juga dirujuk sebagaiA20B90000500dalam beberapa katalog bagian kedua sebutan mengacu pada komponen yang sama.

Seri Encoder A20B-9000 dalam Konteks

FANUC menggunakan sistem penomoran bagian yang terstruktur di seluruh rangkaian enkoder spindle-nya.Seri A20B-9000 mencakup keluarga spindle motor encoder board yang dirancang untuk integrasi ke dalam FANUC AC spindle motor. Setiap varian dalam seri termasuk A20B-9000-0380, A20B-9000-0300, A20B-9000-0010, dan A20B-9000-0500 cocok dengan jenis motor tertentu dan konfigurasi amplifier spindle.

Papan pengkode ini berbeda dari pengkode pulsa seri A860 yang digunakan pada poros servo FANUC.papan A20B-9000 dirancang khusus untuk kecepatan tinggi, permintaan daya yang lebih tinggi dari mesin spindle mesin yang menjalankan operasi pemotongan terus menerus pada ribuan rpm,sering dengan kondisi pendinginan dan getaran yang encoder sumbu servo tidak akan pernah bertemu.

Memahami varian mana yang benar untuk mesin tertentu membutuhkan pencocokan encoder dengan model motor tertentu.Menggunakan encoder yang salah dalam faktor bentuk fisik yang sama dapat mengakibatkan salah menghitung, data kecepatan yang salah, atau alarm kontrol bahkan jika unit bekerja secara normal.

Peran Teknis dalam Sling Kontrol Spindle

Ketika seorang pengendali memasukkan perintah S, katakanlah, S3000 M03 urutan peristiwa yang mengikuti lebih rumit daripada yang terlihat.spindle mulai mempercepat, dan papan encoder segera mulai menghasilkan pulsa umpan balik proporsional dengan rotasi poros yang sebenarnya.Amplifier membandingkan denyut nadi terhadap kecepatan yang diperintahkan dan menyesuaikan outputnya terus-menerus untuk menutup celah.

Pada keadaan stabil, encoder menjaga loop tertutup: setiap penyimpangan dari target RPM yang disebabkan oleh variasi beban pemotongan, efek termal, atau fluktuasi pasokan terdeteksi dan dikoreksi secara real time.Ini adalah apa yang memberi FANUC spindle drive karakteristik stabilitas kecepatan mereka di bawah beban chip yang bervariasi .

Untuk operasi yang membutuhkan kontrol posisi yang adalah apa yang memungkinkan untuk menyelaraskan rotasi spindle dengan Z-axis feed untuk menghasilkan pitch benang yang akurat, bahkan dalam menghadapi sedikit variasi kecepatan selama siklus mengetuk.

Karakteristik Fisik dan Lokasi Instalasi

A20B-9000-0500 encoder board dirancang untuk dipasang di bagian belakang spindle motor, biasanya di bawah pendingin ventilator.kipas angin dipasang di bagian belakang rangka motor, dan encoder terletak di antara rumah kipas angin dan bel ujung motor, yang dilampirkan ke ekstensi poros motor.

Secara fisik, unit terdiri dari PCB sensor (elemen stator) dan rotor disk atau target yang dipasang pada poros berputar.PCB mendeteksi rotasi target dan menghasilkan sinyal umpan balikKarena rotor secara mekanis dihubungkan ke poros,papan encoder membutuhkan keselarasan yang hati-hati selama pemasangan ️ bahkan eksentrisitas kecil dalam rotor pemasangan dapat menyebabkan kebisingan dalam sinyal umpan balik, yang memanifestasikan sebagai berburu, getaran, atau gangguan kecepatan intermiten selama operasi.

Output dari encoder terhubung ke amplifier spindle biasanya melalui terminal JY2 atau setara menggunakan kabel terlindung khusus.Integritas kabel adalah sumber umum dari encoder terkait kesalahan yang tidak melibatkan encoder board itu sendiri; ini layak diperiksa sebelum mengutuk dewan selama pemecahan masalah.

Gejala kegagalan umum yang menunjuk pada komponen ini

Kegagalan spindle encoder muncul dalam beberapa cara yang dapat dikenali. Mengetahui pola ini menghemat waktu diagnosis dan menghindari penggantian bagian yang tidak perlu.

Alarm umpan balik spindle pada daya atau selama akselerasi.Ini adalah indikasi yang paling langsung. pada FANUC 0i, 16i, 18i, dan kontrol yang sama, nomor alarm akan merujuk penyimpangan kecepatan spindle, pemutusan enkoder, atau sinyal umpan balik abnormal.

Spindle berburu atau berosilasi dengan kecepatan konstan.Jika motor mencapai sekitar rpm yang benar tetapi kemudian melonjak dan pulih secara berirama, encoder menghasilkan sinyal yang bising atau intermiten daripada gagal secara langsung.Hal ini dapat disebabkan oleh kerusakan rotor cakram, perangkat keras pemasangan longgar yang memungkinkan rotor untuk bergoyang, atau kerusakan pada elemen sensor pada PCB itu sendiri.

Pencetakan kaku menghasilkan nada yang tidak akurat atau benang yang robek.Operasi yang bergantung pada posisi sensitif terhadap kesalahan penghitungan kecil di encoder.Kesalahan pitch yang sistematis di lubang yang ditekan di mana benang secara konsisten terlalu tinggi atau kurang tinggi dapat menunjukkan keausan encoder yang belum menghasilkan alarm keras.

Tidak ada umpan balik spindle sama sekali, spindle berjalan dalam loop terbuka atau tidak sama sekali.Kegagalan papan pengkodean yang lengkap biasanya menyebabkan CNC menolak perintah spindle, menampilkan alarm segera.

Sebelum mengganti encoder board, selalu periksa encoder kabel dan konektor. pendinginan masuk ke konektor, kerusakan kabel dekat ujung motor,dan pin korosi menyebabkan gejala yang sama dengan kegagalan papan pada sebagian kecil dari biaya penggantian.

Pertimbangan Sumber

A20B-9000-0500 adalah komponen asli FANUC untuk mesin dalam produksi aktif, pilihan antara stok baru lama, profesional direnovasi,dan unit yang digunakan diuji sebagian besar adalah keputusan manajemen risiko.

Stok OEM baru, jika tersedia, menawarkan keandalan tertinggi dalam masa pakai tetapi papan pengkode FANUC dari generasi mesin yang lebih tua tidak selalu tersedia melalui saluran standar,dan ketika merekaUnit yang diperbaharui dari spesialis komponen CNC terkemuka yang menguji pada peralatan pengujian drive spindle hidup sebelum pengiriman memberikan alternatif praktis.Kualifikasi utama adalah apakah pemasok menguji di bawah beban dinamis, bukan hanya daya-on kontinuitas.

Terlepas dari sejarah unit, pemasangan yang tepat dan pemeriksaan kabel sama pentingnya dengan kualitas komponen itu sendiri.Banyak situasi "penggantian encoder" diselesaikan pada tahap kabel atau konektor tanpa pekerjaan tingkat papan yang diperlukan.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan antara A20B-9000-0500 dan papan encoder seri A20B-9000 lainnya seperti A20B-9000-0380 atau A20B-9000-0300?

Setiap varian dalam seri A20B-9000 dicocokkan dengan model atau generasi motor spindle FANUC tertentu.) mengidentifikasi revisi desain spesifik dan jenis motor yang dikalbrasi untukMereka memiliki konsep fisik yang sama encoder PCB yang dipasang di bagian belakang motor spindle tetapi berbeda dalam sensing geometry, output pulsa, dan antarmuka listrik.Menggunakan varian yang salah pada motor akan mengakibatkan pembacaan kecepatan yang salah, spindle alarm, atau kesalahan penghitungan diam.Selalu mengkonfirmasi nomor bagian dengan nama mesin atau daftar bagian mesin daripada mengasumsikan pemasangan fisik berarti kompatibilitas fungsional.

T2: Apakah papan encoder ini dapat diperbaiki, atau apakah perlu diganti secara langsung?

Perbaikan tingkat komponen secara teknis mungkin dan dipraktekkan oleh perusahaan perbaikan CNC spesialis dengan peralatan yang tepat.PCB sensor dapat mengalami kegagalan dalam sirkuit deteksi optik atau magnetik, komponen pengkondisian sinyal, atau tahap pengemudi output yang semuanya pada prinsipnya dapat diperbaiki.presisi mekanik dari hubungan rotor-ke-stator sama pentingnya dengan elektronik, sehingga setiap perbaikan juga harus memverifikasi bahwa perangkat keras pemasangan dan kondisi rotor berada dalam toleransi.di mana kesalahan penghitungan halus menyebabkan masalah kualitas nyata di bagian mesin yang diproduksi, pengujian setelah perbaikan harus mencakup verifikasi dinamis pada kecepatan operasi yang sebenarnya, bukan hanya pengujian bench statis.

P3: Mesin menunjukkan spindle encoder alarm. Bagaimana saya mengkonfirmasi itu adalah encoder board dan bukan kabel?

Mulailah dengan kabel sebelum menyentuh papan encoder. lepaskan kabel encoder di ujung amplifier spindle dan periksa pin konektor untuk korosi, kontak bengkok, atau residu pendingin.Kemudian periksa kontinuitas kabel antara konektor amplifier dan konektor encoder di motor, mencari terutama untuk bukaan intermiten dalam konduktor terlindung maka papan encoder itu sendiri adalah kesalahan yang paling mungkinPada beberapa kontrol FANUC, halaman diagnostik menunjukkan data umpan balik encoder mentah; jika data tersebut tidak ada atau tidak teratur dengan kabel yang baik terhubung, papan encoder hampir pasti telah gagal.

T4: Apakah A20B-9000-0500 kompatibel dengan kedua FANUC 0-series dan kontrol seri 16i/18i/0i yang lebih baru?

Kompatibilitas ditentukan oleh motor spindle dan amplifier spindle yang digunakan, bukan secara langsung oleh seri kontrol CNC.Papan encoder berinteraksi dengan amplifier spindle jika amplifier tidak berubah dan motor tidak berubah, mengganti A20B-9000-0500 yang gagal dengan unit yang sama akan mengembalikan fungsi normal terlepas dari generasi mana dari kontrol CNC yang berada di hulu.Pertanyaan kompatibilitas muncul ketika mesin telah dikendalikan kembali atau ketika amplifier spindle telah diganti dengan unit generasi yang berbeda, persyaratan antarmuka encoder amplifier baru harus diverifikasi terhadap apa yang disediakan oleh A20B-9000-0500.

T5: Bagaimana A20B-9000-0500 harus disimpan jika tidak dapat dipasang segera?

Simpan unit dalam kemasan anti-statis aslinya atau kemasan perlindungan ESD setara, di lingkungan yang bersih dan kering dengan suhu stabil away dari sinar matahari langsung, kelembaban,dan sumber getaranPCB sensor berisi komponen sensitif terhadap pelepasan elektrostatik, dan elemen rotor (jika disertakan sebagai perakitan) dapat rusak oleh benturan yang tidak akan menandai rumah secara terlihat.Hindari menyimpan unit di dekat medan magnet yang kuatSebagian besar spesialis komponen CNC merekomendasikan pemasangan dalam 12-18 bulan setelah dikeluarkan dari penyimpanan untuk keandalan yang optimal;unit yang disimpan setelah periode ini harus diuji secara fungsional sebelum dipasang pada mesin produksi.

Papan pengkode A20B-9000-0500 harus disesuaikan dengan model motor spindle FANUC yang benar.Penggantian encoder harus dilakukan dengan mesin terkunci sepenuhnya dan motor spindle didinginkan ke suhu sekitar.
