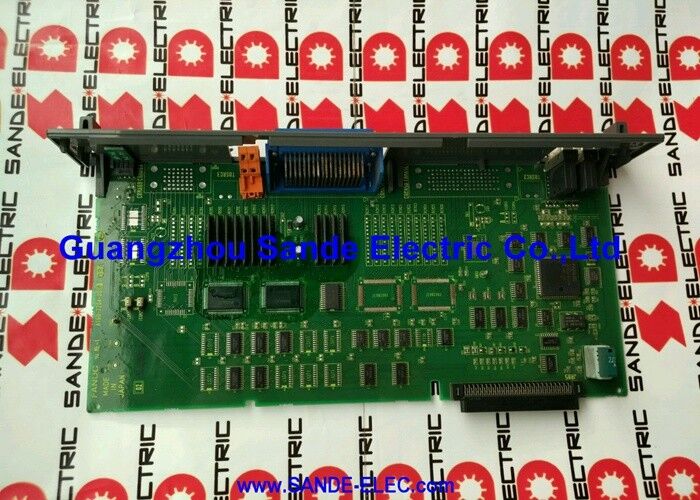

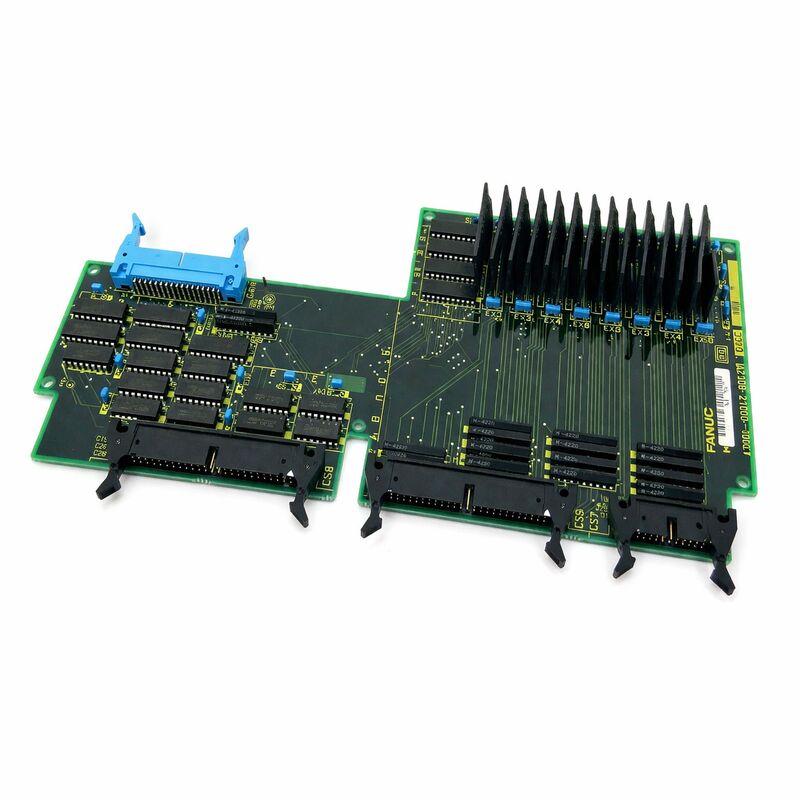

A20B-9001-0480 Papan PCB Fanuc A20B90010480 A2OB-9OOI-O48O

FANUC A20B-9001-0480 | 52/40 Sink Type Sub I/O PCB — Ekspansi I/O Piggyback untuk CNC FANUC Seri 16/18, Memperluas Kapasitas DI/DO, Suku Cadang Industri

Gambaran Umum

FANUC A20B-9001-0480 menempati peran yang sangat spesifik dan praktis dalam arsitektur I/O CNC FANUC Seri 16/18: ia memberikan lebih banyak koneksi sinyal ke mesin tanpa memerlukan kartu I/O mandiri terpisah atau pengontrol kedua.

Papan sub I/O terpasang langsung ke papan I/O utama yang ada, berbagi koneksi bus papan utama ke CNC sambil menambahkan terminal sinyalnya sendiri.

Hasilnya adalah ekspansi I/O yang ringkas dan hemat biaya yang dimasukkan oleh pembuat mesin perkakas ketika kapasitas satu papan I/O utama tidak mencukupi untuk kelengkapan input dan output mesin.

Memahami mengapa ekspansi I/O terkadang diperlukan memerlukan pengetahuan tentang bagaimana I/O mesin perkakas didistribusikan.

PMC (Programmable Machine Controller) di CNC FANUC menjalankan logika tangga spesifik mesin yang mengontrol setiap fungsi mesin kecuali gerakan sumbu dan spindel yang sebenarnya — pemilihan dan penjepitan alat ATC, pergantian palet, pendingin hidup/mati, konveyor chip, interlock pintu, sistem pelumasan, penjepitan benda kerja, pemosisian tailstock, penyangga tetap, aktuasi katup hidrolik, dan fungsi lainnya yang tak terhitung jumlahnya.

Setiap fungsi ini menghasilkan dan mengonsumsi sinyal I/O: pintu memiliki batas terbuka dan batas tertutup (2 input), penjepit hidrolik memiliki perintah solenoid (1 output) dan sakelar batas terkonfirmasi/tidak terjepit (2 input), majalah alat mungkin memiliki sinyal untuk setiap sensor posisi majalah (sebanyak 60+ input pada majalah besar). Tambahkan ini di seluruh pusat pemesinan yang dilengkapi sepenuhnya dan jumlah I/O total dengan mudah melebihi apa yang disediakan oleh satu papan 104/80.

Spesifikasi Utama

Output Tipe Sink — Apa Artinya untuk Pengkabelan Mesin

"Tipe Sink" dalam terminologi I/O FANUC berarti transistor output menarik terminal output ke rel umum 0V saat aktif (logika 1).

Perangkat eksternal — katup solenoid, kumparan relai, lampu indikator — terhubung antara rel suplai positif (+24VDC) dan terminal output. Ketika tangga PMC mengaktifkan output, arus mengalir dari +24V melalui perangkat dan ke terminal output, di mana transistor sink meneruskannya ke 0V.

Topologi sink (NPN) ini banyak digunakan pada mesin perkakas CNC Asia dan peralatan industri Jepang. Sebagian besar katup solenoid, relai, dan lampu pilot yang dirancang untuk sistem yang kompatibel dengan FANUC terhubung antara 24VDC dan output sink tanpa komponen tambahan.

Diagram pengkabelan mesin untuk mesin perkakas tertentu menunjukkan alamat output mana yang sesuai dengan terminal output fisik mana pada konektor papan I/O, dan perangkat eksternal mana yang terhubung ke setiap terminal.

40 output sink A20B-9001-0480 mengikuti karakteristik kelistrikan yang sama dengan output papan I/O utama — dirancang untuk standar tegangan kontrol mesin perkakas 24VDC dan mampu menangani beban induktif (kumparan katup solenoid, kumparan relai) yang merupakan standar dalam sistem kelistrikan mesin perkakas.

Posisi Pemasangan dan Hubungan dengan Papan I/O Utama

Di rak CNC FANUC Seri 16/18, papan I/O utama menempati slot yang ditentukan.

Papan sub I/O A20B-9001-0480 terhubung langsung ke papan utama melalui konektor ekspansi khusus — ia tidak menempati slot rak independen tetapi menempel pada papan utama, menggunakan koneksi rak papan tersebut untuk berkomunikasi dengan PMC CNC.

Program tangga PMC mengakses input dan output papan sub I/O melalui rentang alamat G-address (output dari PMC) dan F-address (input ke PMC) tertentu yang ditugaskan ke sinyal papan sub dalam pemetaan alamat papan I/O.

Pembuat mesin perkakas menentukan pemetaan alamat ini dalam parameter PMC saat mesin dibuat — sinyal A20B-9001-0480 muncul ke tangga PMC sebagai alamat DI/DO tambahan di luar alamat papan utama.

Saat mengganti A20B-9001-0480, pemasangan fisik papan pengganti adalah kebalikan dari di atas: sambungkan ke konektor ekspansi papan utama, amankan secara mekanis (papan biasanya diamankan ke braket atau penyangga papan utama), sambungkan kembali pengkabelan I/O ke strip terminal atau konektor papan sub, dan verifikasi operasi alamat I/O PMC dengan memeriksa sinyal pada layar diagnosis PMC.

Layar Diagnosis PMC — Alat Pertama untuk Isolasi Kesalahan

Ketika sinyal yang berasal dari A20B-9001-0480 dicurigai gagal — fungsi mesin tidak merespons perintah, input tidak mencerminkan keadaan sensor fisik — langkah diagnostik pertama adalah layar diagnosis PMC CNC.

Dapat diakses melalui panel MDI, layar diagnosis menunjukkan keadaan real-time dari setiap alamat PMC, termasuk G-address (output yang diperintahkan) dan F-address (input yang diterima) yang sesuai dengan sinyal papan sub.

Jika output yang diperintahkan aktif (bit G-address = 1) tetapi terminal output fisik tidak menunjukkan 24V saat diukur dengan multimeter, kesalahan ada pada transistor output di papan sub, pada pengkabelan dari terminal ke perangkat, atau pada perangkat itu sendiri.

Jika alamat input (bit F-address) tidak mencerminkan keadaan sensor fisik (sensor diaktifkan tetapi bit = 0, atau sensor tidak aktif tetapi bit = 1), kesalahan ada pada sirkuit input di papan sub, pengkabelan input, atau sensor.

Pendekatan penelusuran sinyal sistematis ini dengan cepat mengisolasi apakah A20B-9001-0480 itu sendiri yang gagal atau apakah kesalahan ada pada pengkabelan dan perangkat eksternal yang terhubung dengannya.

FAQ

Q1: Apakah A20B-9001-0480 selalu ada, atau merupakan tambahan opsional untuk sistem I/O Seri 16/18?

Ini adalah tambahan opsional — papan I/O utama beroperasi secara independen, dan A20B-9001-0480 hanya dipasang ketika pembuat mesin perkakas menentukan bahwa kapasitas 104/80 DI/DO papan utama tidak mencukupi untuk persyaratan I/O mesin.

Beberapa mesin Seri 16/18 memiliki papan sub yang terpasang dari pabrik; yang lain tidak.

Apakah papan sub ada di mesin tertentu dikonfirmasi dengan memeriksa rakitan papan I/O secara fisik atau dengan merujuk pada dokumentasi kelistrikan mesin.

Mesin yang berjalan tanpa papan sub yang terpasang ketika tangga PMC mengharapkannya akan menunjukkan alarm atau perilaku I/O yang salah untuk alamat apa pun yang ditugaskan ke papan sub.

Q2: Setelah mengganti A20B-9001-0480, beberapa fungsi mesin masih belum berfungsi. Apa yang harus diperiksa?

Verifikasi bahwa papan pengganti terpasang dengan benar dan terhubung ke konektor ekspansi papan I/O utama — koneksi parsial menyebabkan beberapa sinyal berfungsi dan yang lain gagal. Kemudian periksa semua penyambungan kembali pengkabelan pada terminal I/O papan sub.

Gunakan layar diagnosis PMC untuk mengonfirmasi alamat input dan output spesifik mana yang menunjukkan keadaan yang salah, lalu lacak sinyal spesifik tersebut melalui pengkabelan dari terminal ke perangkat.

Pemeriksaan alamat demi alamat yang sistematis terhadap daftar I/O mesin (biasanya dalam dokumentasi kelistrikan mesin) mengonfirmasi apakah masalahnya internal papan atau eksternal pengkabelan.

Q3: Bisakah A20B-9001-0480 digunakan dengan sistem CNC FANUC Seri 0 atau 21?

A20B-9001-0480 ditentukan untuk sistem CNC FANUC Seri 16/18. Kompatibilitasnya dengan generasi CNC FANUC lainnya (Seri 0, 21, 0i) bergantung pada apakah papan I/O utama sistem tersebut memiliki konektor ekspansi yang sama dan apakah pemetaan alamat PMC kompatibel. Jangan berasumsi kompatibilitas lintas generasi — konfirmasikan terhadap dokumentasi perangkat keras mesin tertentu dan manual perangkat keras generasi CNC sebelum memesan atau memasang.

Q4: Papan sub I/O memiliki output "tipe sink". Bisakah perangkat tipe sumber (PNP) dihubungkan ke output ini?

Output tipe sink dirancang untuk operasi penyerapan arus dengan beban suplai positif 24VDC (kumparan katup solenoid, kumparan relai yang terhubung ke +24V). Sensor tipe sumber (PNP) atau perangkat tipe sumber lainnya tidak dapat langsung menggantikan atau terhubung ke terminal output tipe sink tanpa relai atau sirkuit antarmuka.

Saat menghubungkan perangkat lapangan, verifikasi bahwa topologi pengkabelan perangkat (beban terhubung ke +V atau beban terhubung ke 0V) sesuai dengan tipe output (sink atau source).

Untuk saluran input, pertimbangan serupa berlaku — sirkuit input A20B-9001-0480 dirancang untuk tegangan sinyal input dan topologi tertentu seperti yang didokumentasikan dalam manual koneksi Seri 16/18.

Q5: Apakah ada data CNC yang disimpan di A20B-9001-0480 yang perlu dicadangkan sebelum penggantian?

Tidak. A20B-9001-0480 adalah papan antarmuka sinyal murni — ia berisi transistor I/O, optocoupler input, sirkuit pengkondisian sinyal, dan konektor fisik untuk pengkabelan lapangan, tetapi tidak menyimpan parameter mesin, program tangga PMC, atau data konfigurasi.

Semua data PMC berada di modul memori FROM/SRAM pengontrol CNC, tidak terpengaruh oleh penggantian papan I/O. Tidak diperlukan pencadangan data khusus untuk mengganti papan ini.
