Fanuc encoder A860-0360-V511 A8600360V511 A860-0360-V511

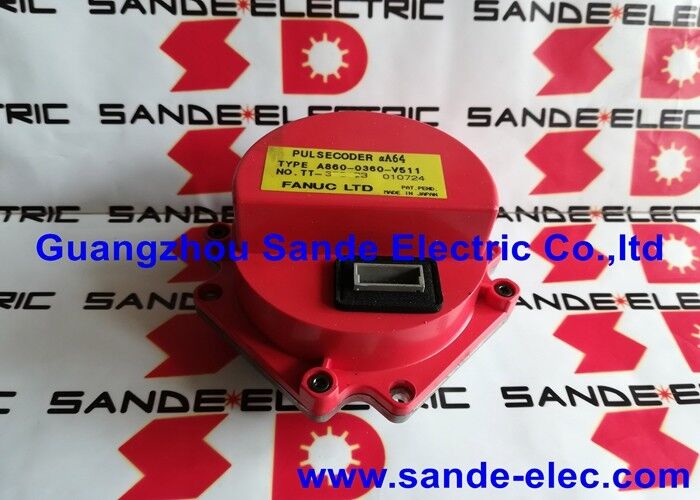

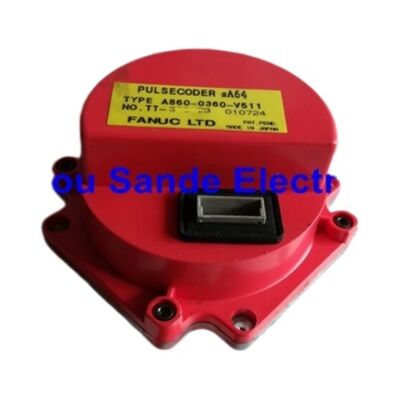

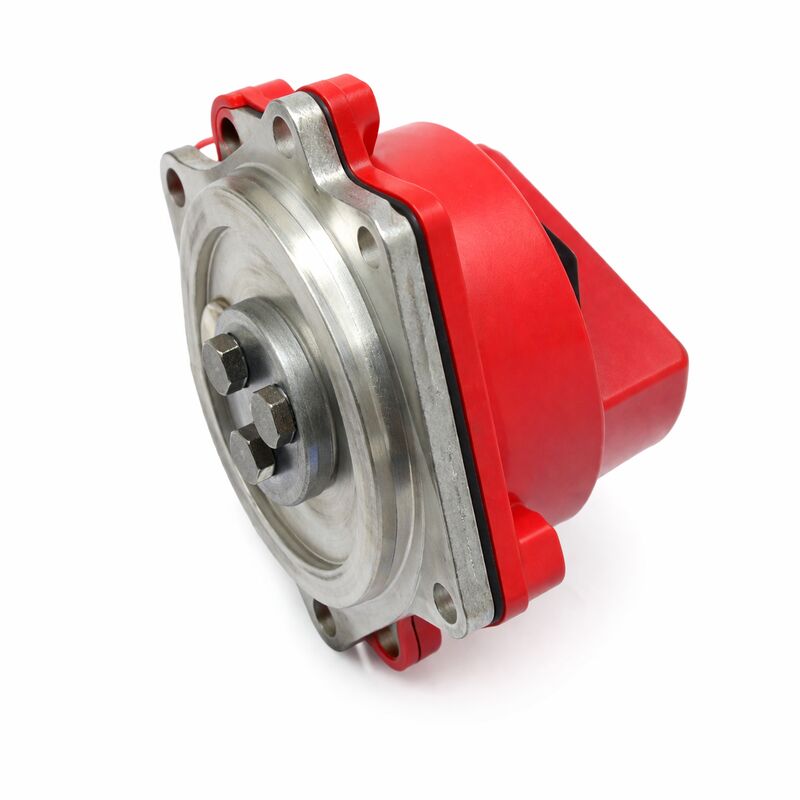

Fanuc A860-0360-V511 | Alpha αA64 Absolute Pulse Coder — 64.000P, Superkapasitor, Tanpa Kabel, Pria 14-Pin, Motor Servo Fanuc Alpha

Gambaran Umum

The Fanuc A860-0360-V511 adalah absolute pulse coder αA64 generasi selanjutnya untuk motor servo seri alpha Fanuc, yang dilengkapi superkapasitor internal untuk cadangan posisi jangka pendek dan konektor pria 14-pin yang tidak termasuk kabel.

Desain tanpa kabel ini disengaja dan mewakili evolusi yang disengaja dalam cara Fanuc mendekati logistik penggantian encoder untuk platform motor alpha.

Ide utama di balik konfigurasi tanpa kabel V511 adalah bahwa kabel dan konektor Amphenol di sisi motor tetap terpasang secara permanen ke badan motor — kabel tidak ikut encoder saat encoder diganti.

Ketika encoder rusak, hanya badan encoder yang dilepas dan ditukar; kabel, jalurnya melalui penutup motor, dan koneksi Amphenol ke soket encoder motor semuanya tetap tidak terganggu.

V511 pengganti langsung dicolokkan ke soket wanita kabel di motor, dan pemasangan selesai tanpa pengadaan kabel, perutean, atau pekerjaan konektor apa pun.

Desain ini mengurangi kemungkinan kerusakan kabel atau konektor selama apa yang seharusnya menjadi penggantian encoder yang mudah, dan menghilangkan kebutuhan untuk menyimpan kabel encoder bersama dengan badan encoder.

Superkapasitor di dalam V511 membedakannya dari V501 dan varian αA64 absolut akhiran-T yang lebih awal yang sepenuhnya bergantung pada cadangan baterai di penguat servo untuk penyimpanan posisi.

Superkapasitor V511 menyimpan data posisi dalam satu putaran encoder untuk waktu singkat setelah catu daya mesin dilepas — hitungan multi-putaran masih dipertahankan oleh baterai penguat.

Jika baterai penguat rusak dan mesin dimatikan untuk waktu yang lama, kehilangan data posisi dan kebutuhan untuk pengembalian referensi akan terjadi — ini adalah perilaku yang sama seperti semua encoder absolut dalam jangkauan alpha, baik dengan superkapasitor maupun tidak.

Notasi akhiran-V (V511) daripada akhiran-T (T001, T201 dll.) dalam penomoran suku cadang encoder Fanuc menunjukkan varian konektor saja — tidak ada kabel yang disertakan berdasarkan definisi. Fasilitas yang mendapatkan V511 untuk perbaikan motor harus memverifikasi bahwa penutup motor yang ada dan rakitan kabel konektor wanita cocok dengan keluaran pria 14-pin V511 dengan benar sebelum memesan.

Spesifikasi Utama

Desain Kabel-Tetap-Bersama-Motor — Perspektif Teknik Pemeliharaan

Logika kabel tetap bersama motor daripada dengan encoder masuk akal dari sudut pandang teknik pemeliharaan. Kabel encoder motor yang dirutekan melalui penutup motor adalah rakitan kabel presisi — pengukur kabel, pelindung, perutean, dan terminasi konektor semuanya ditentukan untuk persyaratan sinyal encoder alpha.

Kabel yang tetap bersama badan motor tertentu telah dipasang sekali, dirapikan sekali, dan disegel sekali. Melepasnya dan memasangnya kembali selama penggantian encoder menimbulkan risiko penanganan pada rakitan yang bukan komponen yang rusak.

Dengan memisahkan kabel dari badan encoder melalui konektor pria 14-pin,

Fanuc membuat penggantian encoder menjadi pertukaran satu komponen yang bersih.

Kondisi rakitan kabel tidak terganggu; hanya badan encoder yang ditukar. Selama masa pakai motor, desain ini berarti kabel dirutekan sekali (selama pembuatan motor asli atau perbaikan motor pertama) daripada setiap kali encoder rusak.

Operasi Superkapasitor — Apa yang Diharapkan dalam Layanan

Superkapasitor di dalam V511 mengisi daya dari suplai 5V encoder saat mesin menyala. Ketika mesin mati, superkapasitor memberikan tegangan penahan singkat ke sirkuit memori posisi encoder.

Waktu penahanan ini — biasanya beberapa menit dalam kondisi suhu normal — cukup untuk menjembatani gangguan daya singkat (trip EMO, pemadaman listrik singkat) tanpa kehilangan referensi posisi dalam satu putaran.

Waktu penahanan superkapasitor berkurang seiring masa pakai komponen dan dengan suhu operasi yang tinggi.

Seiring bertambahnya usia, waktu penahanan memendek.

V511 yang sebelumnya dapat bertahan dari gangguan daya 5 menit tanpa kehilangan posisi pada akhirnya hanya dapat bertahan selama 30 detik. Ketika kehilangan posisi mulai terjadi setelah periode mati yang sebelumnya tidak menimbulkan masalah, V511 telah mencapai akhir masa pakai superkapasitornya dan encoder memerlukan penggantian.

FAQ

Q1: Apa perbedaan antara A860-0360-V511 dan A860-0360-V501 dalam keluarga yang sama?

Keduanya adalah encoder absolut αA64 akhiran-V (tanpa kabel) untuk jangkauan motor alpha yang sama.

V511 menyertakan superkapasitor internal untuk cadangan posisi jangka pendek; V501 tidak.

Dalam instalasi di mana mesin mengalami siklus daya singkat yang sering atau di mana gangguan daya umum terjadi, superkapasitor V511 memberikan manfaat operasional yang berarti dengan menjembatani gangguan ini tanpa memerlukan pengembalian referensi.

Dalam instalasi di mana cadangan baterai penuh di penguat dipertahankan dan periode mati dapat diprediksi, V501 secara fungsional memadai.

Q2: Encoder datang tanpa kabel — apakah konektor pria 14-pin pada V511 cocok dengan soket yang ada di penutup motor?

Konektor pria 14-pin pada V511 dirancang untuk cocok dengan soket pada rakitan penutup encoder motor alpha. Soket dan kabel ini adalah bagian permanen dari instalasi encoder yang tetap bersama motor.

Sebelum memesan V511 sebagai pengganti motor yang awalnya memiliki varian αA64 yang berbeda, pastikan penutup motor memiliki format soket 14-pin dan kabel yang ada diakhiri dengan konektor yang cocok dengan benar.

Gaya dan usia penutup motor yang berbeda mungkin menggunakan format soket yang berbeda; jika penutup motor sebelumnya dilengkapi dengan encoder akhiran-T (yang memiliki kabel sebagai bagian dari rakitan encoder), mungkin tidak memiliki soket 14-pin yang dibutuhkan V511.

Q3: Setelah memasang encoder pengganti V511, apakah pengembalian referensi harus dilakukan?

Ya — penggantian encoder selalu memerlukan pengembalian referensi, terlepas dari jenis encoder. Encoder pengganti dimulai dari posisi sudut dalam satu putaran yang sewenang-wenang yang tidak memiliki hubungan mekanis dengan hitungan posisi absolut yang sebelumnya disimpan di penguat.

Setelah memasang pengganti, nyalakan mesin, amati alarm referensi encoder absolut hilang (jika ditampilkan), dan jalankan siklus pengembalian referensi penuh pada sumbu yang terpengaruh. Ini membangun kembali datum posisi absolut dalam memori yang didukung baterai penguat dan menghubungkannya dengan posisi sudut encoder baru.

Q4: Dapatkah A860-0360-V511 digunakan pada motor alpha apa pun, atau adakah batasan seri motor tertentu?

V511 adalah encoder αA64 generasi selanjutnya yang digambarkan cocok untuk berbagai model motor servo alpha.

Kompatibilitas dengan model motor tertentu bergantung pada antarmuka pemasangan encoder motor, desain kopling poros, dan format konektor pada penutup motor.

Dokumentasi motor Fanuc untuk setiap model motor alpha mencantumkan varian encoder yang benar untuk motor tersebut. Jika ragu tentang kompatibilitas, spesialis servis terlatih Fanuc yang akrab dengan varian motor alpha dapat mengonfirmasi encoder mana yang cocok untuk motor tertentu yang dipertimbangkan, baik dari spesifikasi pesanan motor atau dari inspeksi fisik pemasangan encoder motor.

Q5: Bagaimana superkapasitor internal memengaruhi pembuangan dan transportasi dibandingkan dengan encoder yang didukung baterai?

Superkapasitor tidak mengandung bahan kimia berbahaya dan tidak tunduk pada pembatasan transportasi yang berlaku untuk sel baterai lithium.

Ini adalah keuntungan praktis kecil saat mengirim atau menerbangkan motor untuk perbaikan — encoder tidak menimbulkan persyaratan klasifikasi pengiriman baterai lithium.

Untuk pembuangan, superkapasitor biasanya dapat ditangani sebagai limbah komponen elektronik umum di bawah peraturan e-waste lokal yang berlaku, sedangkan sel baterai lithium memerlukan saluran pembuangan baterai khusus.

Periksa peraturan yang berlaku di yurisdiksi yang relevan untuk persyaratan pembuangan akhir.
