Incremental Brushless Fanuc Servo Motor Encoder A860-2001-T321 A860-0360-V511

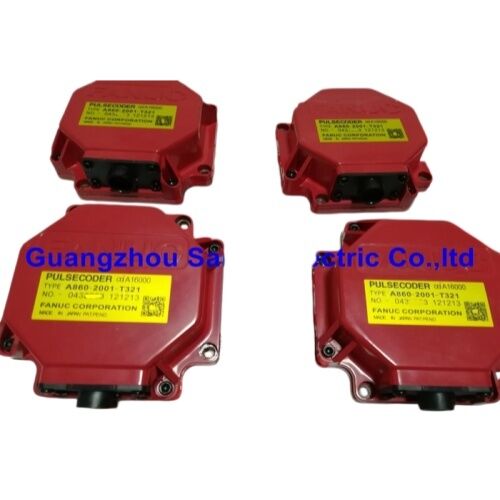

FANUC Incremental Brushless Servo Motor Encoder A860-2001-T321 / A860-0360-V511

Umpan Balik yang Tepat, Tidak Ada Kompromi

Ketika posisi poros bergeser atau alarm servo menyebabkan jalur produksi berhenti, encoder adalah tempat pertama untuk melihat.FANUC A860-2001-T321 dan A860-0360-V511 adalah pabrik asli incremental brushless encoders dirancang untuk menghilangkan kerentanan itu, umpan balik posisi resolusi tinggi melalui jutaan siklus mesin tanpa degradasi sinyal.

Kedua unit dibangun pada arsitektur optik tanpa sikat. tanpa kontak antara rotor dan stator, tidak ada permukaan keausan, tidak ada residu sikat, dan tidak ada pembusukan sinyal progresif.Hasilnya adalah encoder yang melakukan pada hari ke-5,000 dengan cara yang sama seperti pada hari pertama.

Dua Model, Satu Logika Pemilihan yang Jelas.

A860-2001-T321disesuaikan dengan servo motor seri FANUC αi dan αiS Konektor tipe T keluar dari bagian belakang unit, menjaga kabel routing bersih di servo rumah ketat.

A860-0360-V511Dirancang untuk keluarga motor β dan βiS, servo drive yang kompak dan hemat biaya yang menggerakkan sebagian besar pusat pemotong kecil hingga menengah dan pusat pemesinan CNC tingkat awal di seluruh dunia.Konektor sisi-keluar tipe V mengakomodasi celah sisi yang lebih ketat khas dari lemari mesin yang lebih kecil.

Kedua model berkomunikasi melalui antarmuka serial asli FANUC, terhubung langsung ke penguat seri αi dan βi tanpa konverter sinyal atau adaptor protokol.Kompatibilitas adalah mulus keluar dari kotak.

Spesifikasi Utama

A860-2001-T321

• Tipe: Optik Inkremental / Brushless
• Serial motor yang kompatibel: αi, αiS, αiF
• Amplifier yang kompatibel: αi SV, Seri SVU
• Antarmuka sinyal: FANUC Serial
• Konektor: Tipe T (Keluar Belakang)
• Penutup: IP65 (ujung poros)

A860-0360-V511

• Tipe: Optik Inkremental / Brushless
• Seri Motor Kompatibel: βi, βiS
• Amplifier yang kompatibel: βi SV Series
• Antarmuka sinyal: FANUC Serial
• Konektor: Tipe V (Keluar Sisi)
• Penutup: IP65 (ujung poros)

Dibangun untuk Realitas Industri

Lokakarya bukan lingkungan yang terkendali.dan partikel di udara adalah fakta kehidupan di lantai produksi dan encoder ini ditentukan untuk realitas yang tepat.

Bantalan yang diisi sebelumnya menahan masuknya cairan pendingin dan menghilangkan permainan poros yang menyebabkan kesalahan penghitungan posisi di bawah getaran.Penutup ujung poros IP65 terus memotong cairan dari perakitan optik selama operasi pemotongan basahKomponen internal dipilih untuk stabilitas termal di seluruh rentang suhu operasi servo drive industri,sehingga kinerja tetap konsisten apakah mesin telah pemanasan selama tiga menit atau menjalankan shift terus menerus selama dua belas jam.

Toleransi mekanik dipegang untuk spesifikasi OEM di seluruh. encoder ini duduk langsung di tempat pabrik asli tidak berkilau, tidak ada adaptor plat, dan tidak ada alat khusus yang diperlukan.Dalam sebagian besar instalasi, pertukaran encoder lengkap membutuhkan waktu kurang dari satu jam.

Memahami Umpan Balik Inkremental dalam Aplikasi CNC

Incremental encoders menghasilkan aliran pulsa ̇ jumlah tetap dari pulsa per putaran ̇ yang servo drive menumpuk menjadi posisi berjalan total.bahwa hitungan kembali ke nol dan menetapkan kembali referensi koordinatnya melalui siklus pengembalian referensi standar (G28 atau setara)Proses ini memakan waktu beberapa detik dan sudah dibangun ke dalam rutinitas startup setiap pengontrol CNC modern.

Arsitektur ini sengaja sederhana. Tidak ada baterai, tidak ada memori nonvolatile, tidak ada sentuhan inisialisasi. Lebih sedikit komponen berarti kurang mode kegagalan, dan ketika kegagalan terjadi, diagnosis cepat:encoder adalah baik menghasilkan sinyal atau tidakUntuk sebagian besar lingkungan CNC produksi, umpan balik inkremental menawarkan biaya, kesederhanaan, dan keuntungan ketersediaan bagian yang membuatnya menjadi pilihan praktis yang jelas.

Referensi Kompatibilitas

Selalu periksa dengan nomor bagian pelat nama motor sebelum memesan.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan antara A860-2001-T321 dan A860-0360-V511, dan bagaimana saya tahu yang mana yang dibutuhkan mesin saya?

Kedua encoder melayani keluarga motor yang berbeda. A860-2001-T321 dirancang untuk FANUC αi dan αiS seri servo motor unit berkinerja lebih tinggi yang biasanya ditemukan di pusat pemesinan dan peralatan multi-sumbu. A860-0360-V511 dicocokkan dengan seri β dan βiS, yang servo motor kompak umum di mesin bubut kecil dan pusat pemesinan CNC entry-level.Carilah nama mesin pada mesin AndaJika motor dimulai dengan "αiS" atau "αi", A860-2001-T321 adalah encoder yang benar. Jika "βiS" atau "βi", pilih A860-0360-V511.Keduanya tidak dapat ditukarkan meskipun keduanya adalah encoder serial tambahan, antarmuka mekanik, orientasi konektor, dan konfigurasi internal berbeda antara keluarga motor α dan β.

T2: Kode alarm FANUC apa yang biasanya menunjukkan kesalahan encoder pada model ini?

Alarm yang paling sering terlihat terkait dengan encoder yang gagal termasuk Servo Alarm 364 dan 365 (kesalahan komunikasi encoder serial), Servo Alarm 369 (kesalahan perangkat keras encoder), dan SV-0368 / SV-0447,yang berkaitan dengan ketidakaturan penghitungan denyut nadi dan gangguan komunikasi antara encoder dan amplifier. Alarms that appear intermittently under load or at specific spindle speeds — and then clear on a power cycle — are a strong indicator of a degrading optical disc or a loose feedback cable rather than a drive-side fault. Sebelum mengganti encoder, selalu memeriksa kabel umpan balik sepanjang jalan penuh untuk kerusakan dan memverifikasi konektor sepenuhnya duduk,karena kesalahan kabel menyumbang bagian yang signifikan dari kegagalan encoder yang jelas.

T3: Bisakah insinyur pemeliharaan internal mengganti encoder ini, atau apakah sertifikasi spesialis diperlukan?

Penggantian encoder pada servo motor FANUC adalah dalam kemampuan insinyur pemeliharaan berpengalaman tanpa sertifikasi spesialis, asalkan prosedur yang benar diikuti.Langkah-langkah penting adalah: matikan mesin sepenuhnya dan biarkan servo kondensator untuk melepaskan sebelum menyentuh kabel; memotret rute kabel dan orientasi konektor sebelum pemutusan;Berurusan dengan encoder pengganti hanya dengan rumah dan tidak pernah menyentuh cakram optik atau komponen internal; sekrup pemasangan torsi sesuai spesifikasi untuk menghindari kesalahan keselarasan; dan melakukan siklus kembali referensi lengkap setelah perakitan kembali sebelum melanjutkan produksi.Kesalahan instalasi yang paling umum adalah konektor yang sedikit salahUntuk tim yang baru untuk pemisahan servo motor, memiliki insinyur yang berkualitas hadir untuk penggantian pertama adalah tindakan pencegahan yang wajar.

T4: Apakah mesin pengkode aftermarket atau yang dibangun kembali merupakan alternatif yang layak untuk unit FANUC asli?

Encoder yang dibangun kembali biasanya biaya 30~60% lebih murah daripada unit OEM baru dan dapat menjadi pilihan yang wajar untuk mesin dengan pemanfaatan yang lebih rendah atau di mana waktu lead adalah kendala prioritas.Risiko yang melekat dengan unit yang dibangun kembali adalah bahwa komponen optik yang mendasari mungkin telah akumulasi keausan, dan tidak ada metode untuk memverifikasi sisa masa pakai sebelum pemasangan.biaya kejadian downtime tak terencana tunggal yang disebabkan oleh encoder yang dibangun kembali yang gagal hampir selalu melebihi perbedaan harga dengan unit OEM baruUntuk sumbu jalur kritis pada peralatan produksi primer, pengkode FANUC asli dengan pelacakan penuh tetap menjadi pilihan berisiko rendah.Unit yang dibangun kembali dengan reputasi baik dengan laporan uji yang terdokumentasi dapat masuk akal secara ekonomi.

T5: Bagaimana encoder ini harus disimpan sebelum dipasang untuk menjaga umur mereka?

Simpan unit dalam kemasan tertutup aslinya di lingkungan yang bersih dan kering antara 0 °C dan 55 °C (32 °F hingga 131 °F),jauh dari sinar matahari langsung dan sumber elektromagnetik seperti motor besar atau peralatan las. Hindari menumpuk barang berat pada kemasan ️ tekanan yang berkelanjutan atau dampak dapat retak cakram optik, yang merupakan komponen internal yang paling rapuh. Jauhkan unit dari pelarut, cairan pemotong,dan aerosolDalam kondisi penyimpanan yang tepat, FANUC encoder mempertahankan spesifikasi penuh selama beberapa tahun.Praktik yang baik adalah memutar stok dan menggunakan unit lama terlebih dahuluSebelum memasang encoder yang disimpan, periksa pin konektor untuk oksidasi dan bersihkan dengan lembut dengan kain kering tanpa bulu jika diperlukan.
